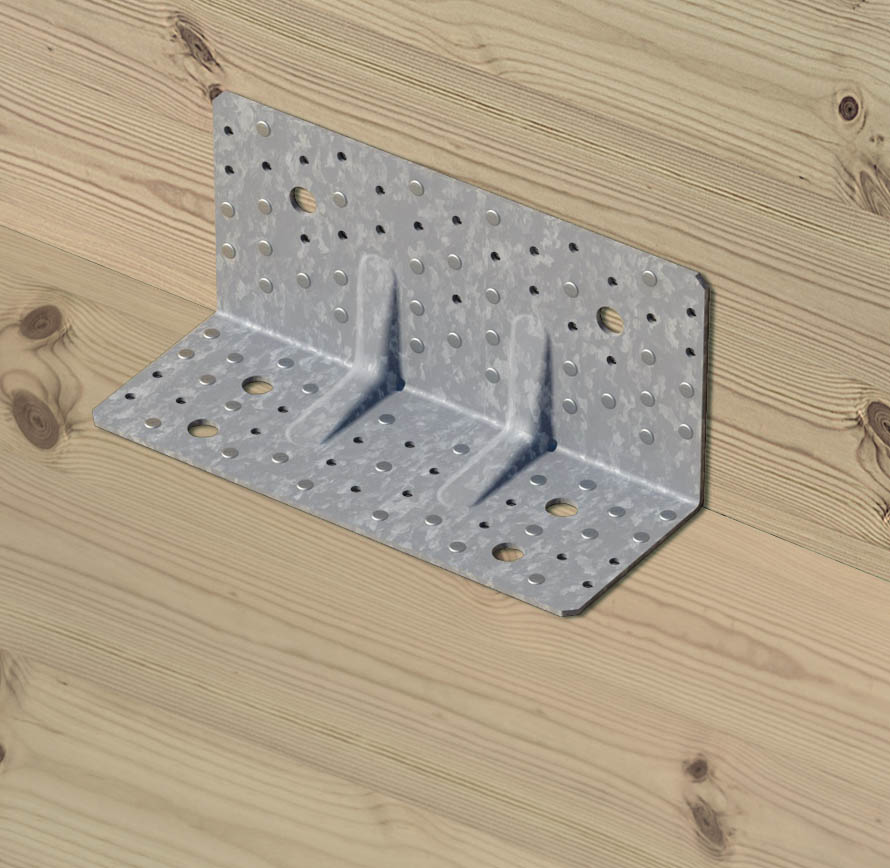

ABR255

Förskjutningsvinkel till KL-Trä konstruktioner

ABR255 används främst i KL-Trä konstruktioner där det kan finnas stora horisontella förskjutningskrafter (F2/F3).

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

Produktinformation

Bilder

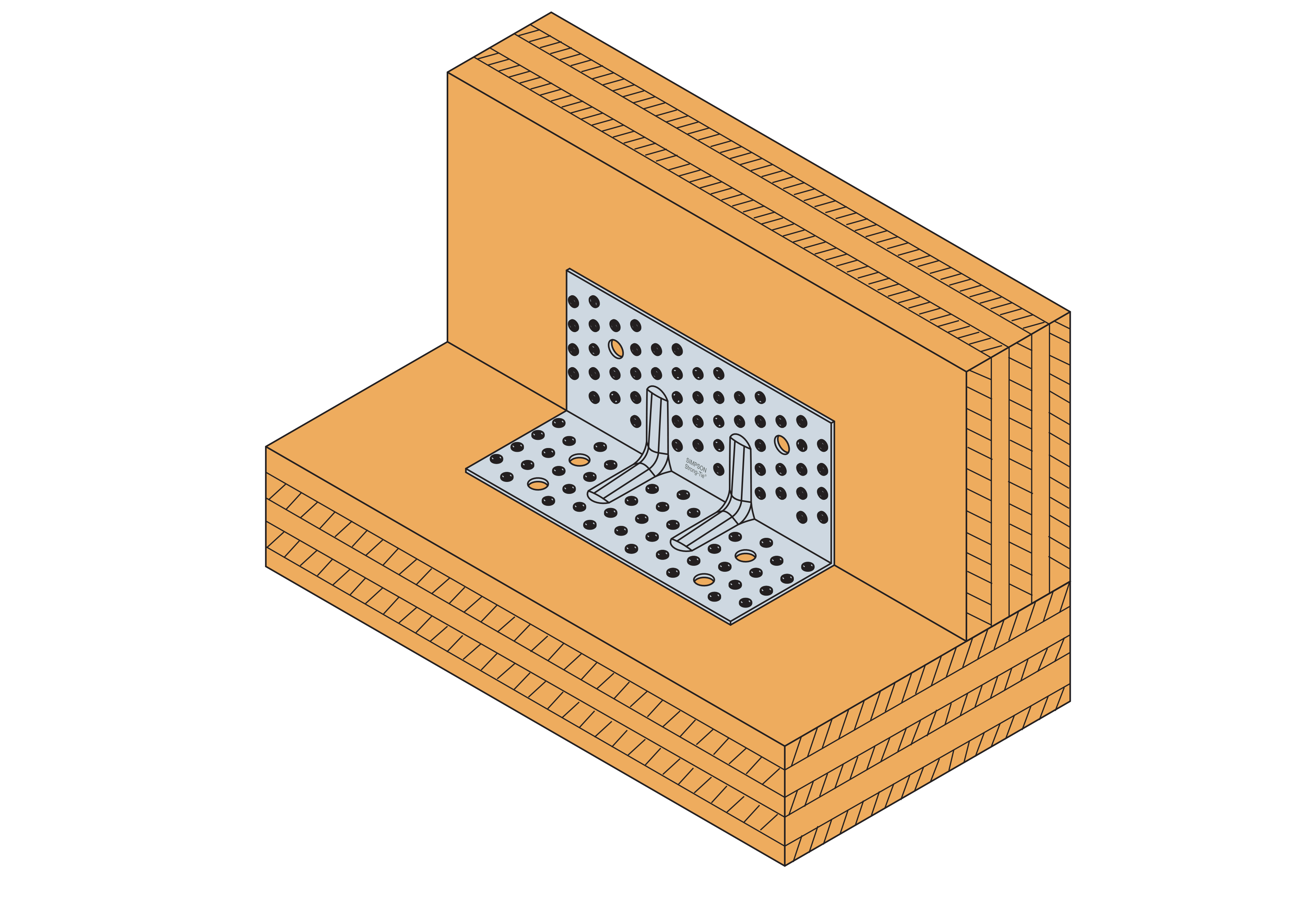

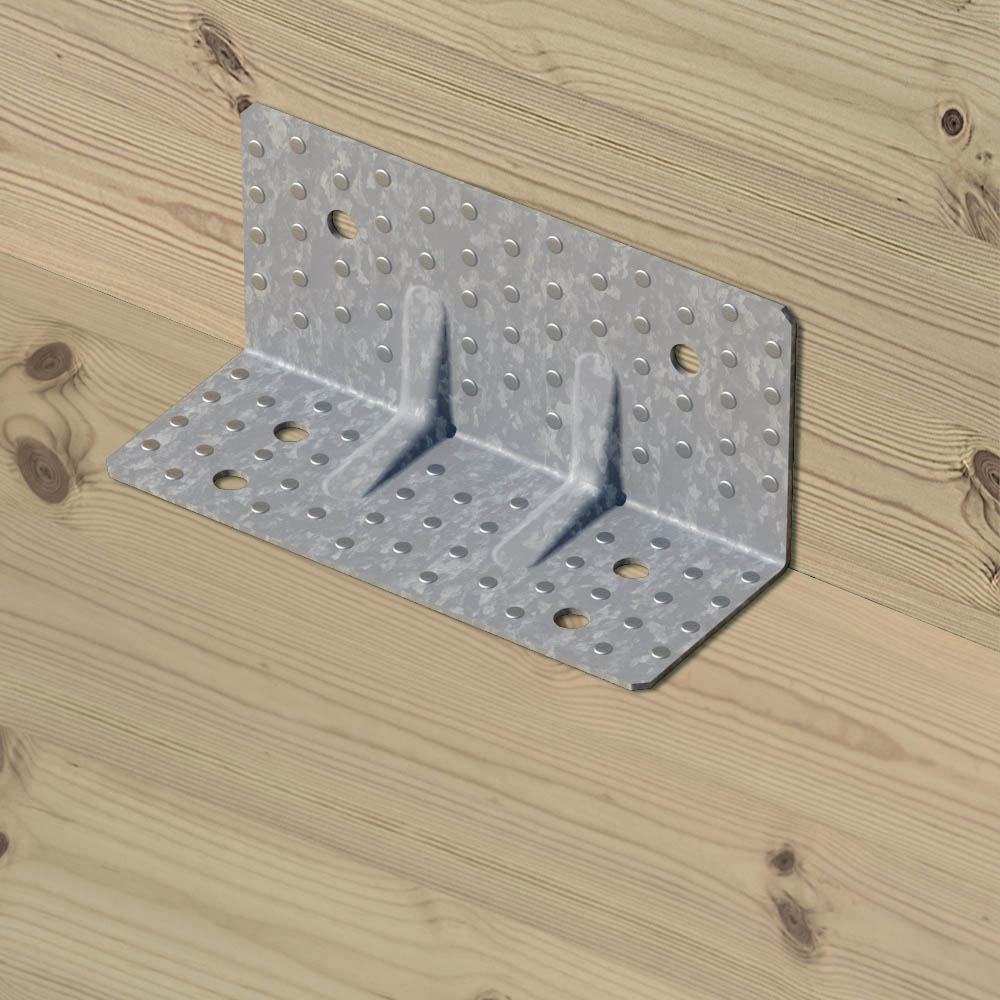

C_ABR255 wood-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

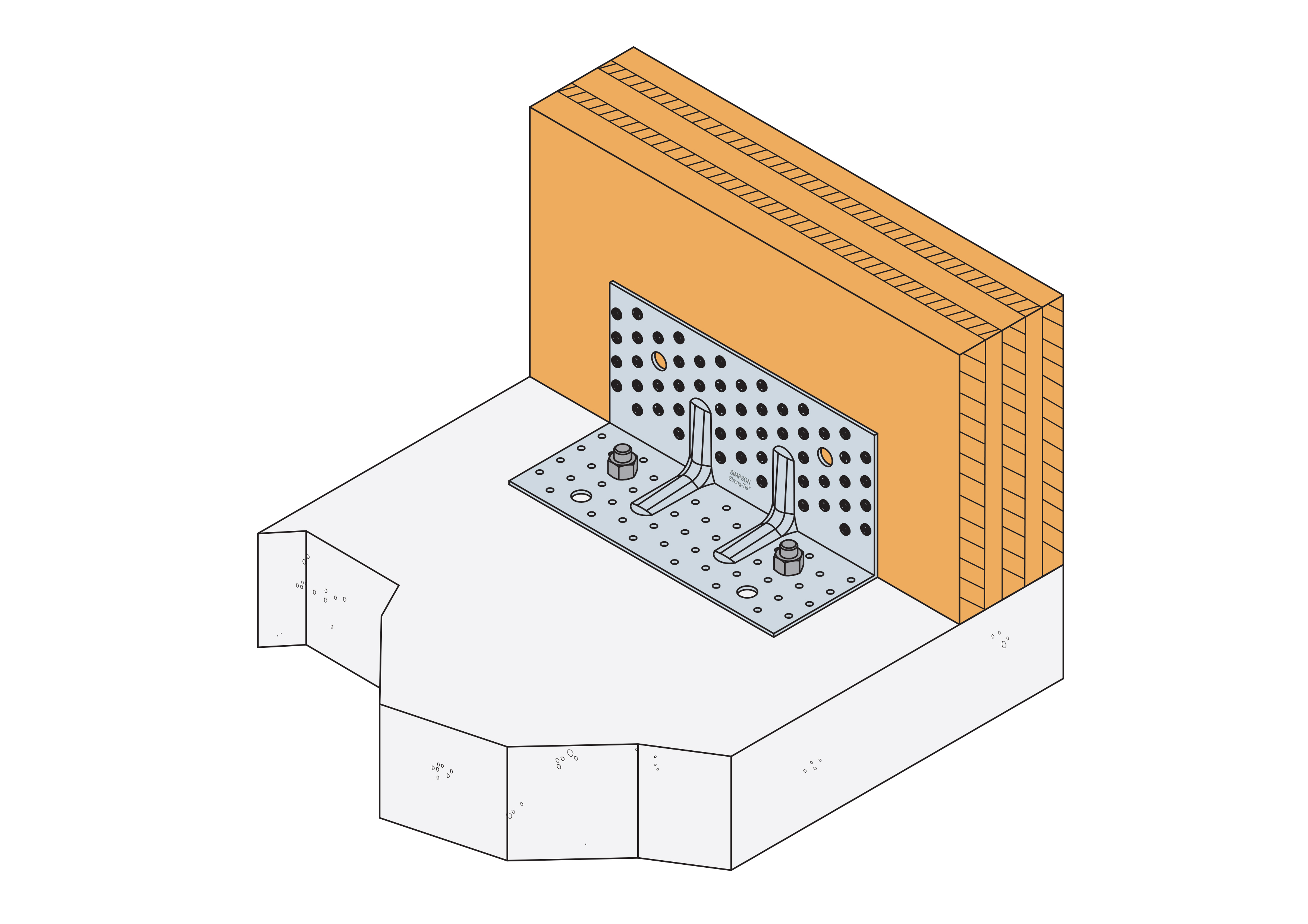

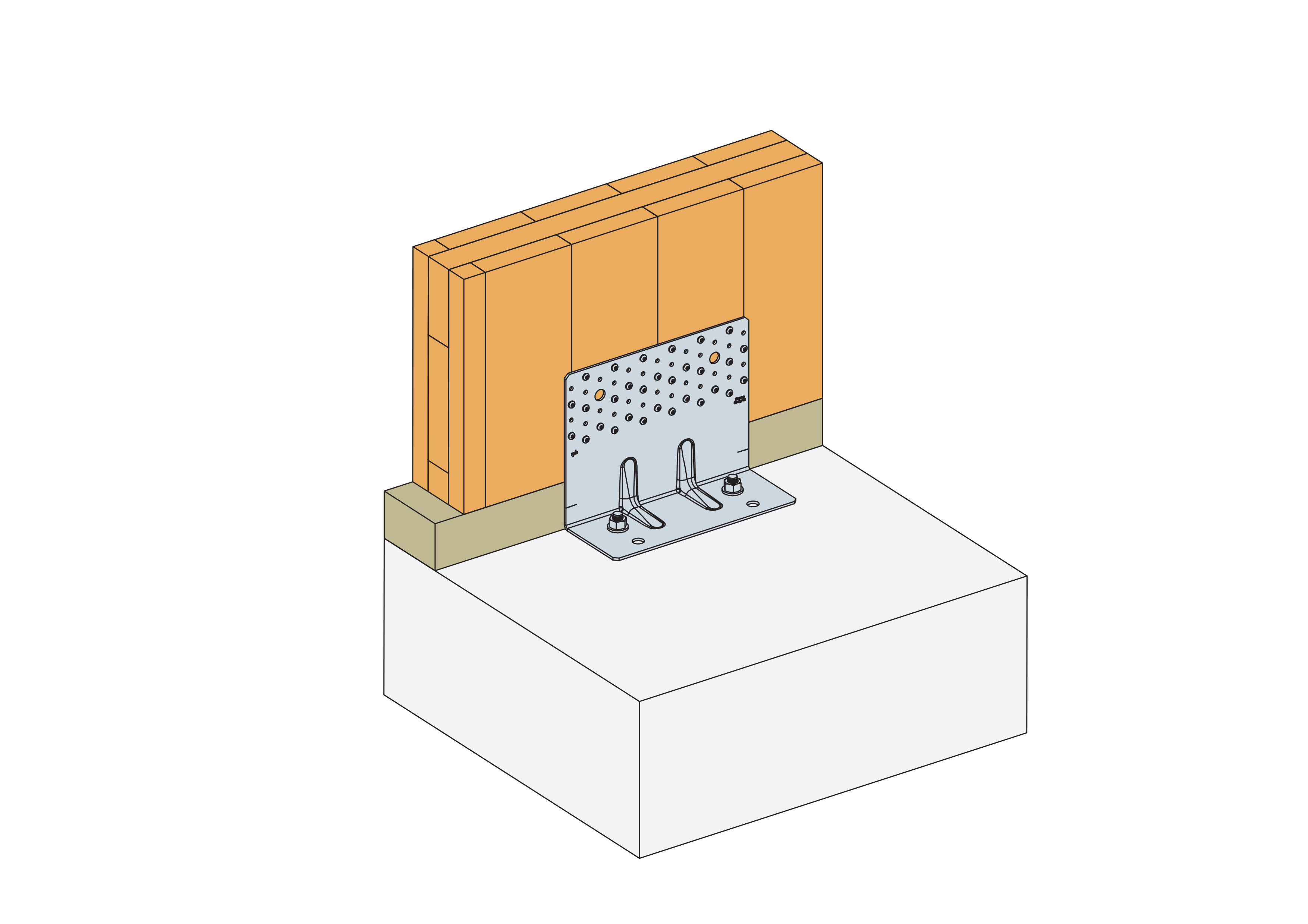

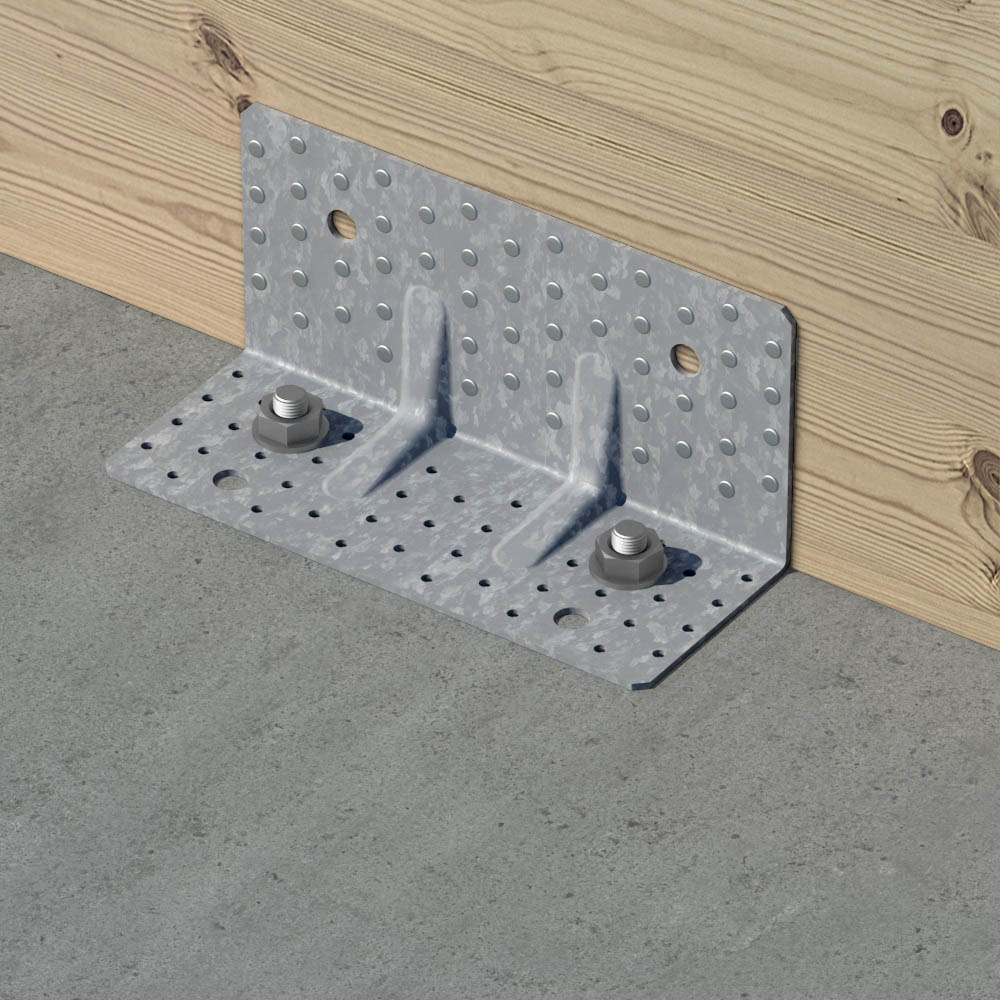

C_ABR255 concrete-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm

Fördelar

Perfekt för CLT förbindelse
Månsidig: Kan användas på trä- och betongunderlag
Överlägsen prestanda för kraft i horisontella (F₂/F₃) och vertikala riktningar (F₁)

Applikationer

Monteras på

Bärande medlem: Massivt trä, limträ, betong, stål m.m.
Stöttande medlem: Massivt trä, kompositträ, limträ.

Användningsområden

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]				Hål, flik A		Hål, flik B		Antal per förpackning
Art. nr.	A	B	C	Tjocklek	Ø5	Ø14	Ø5	Ø14	Antal per förpackning
ABR255	120	100	255	3	52	2	41	4	10
ABR255SO	200	100	255	3	56	2	-	4	10

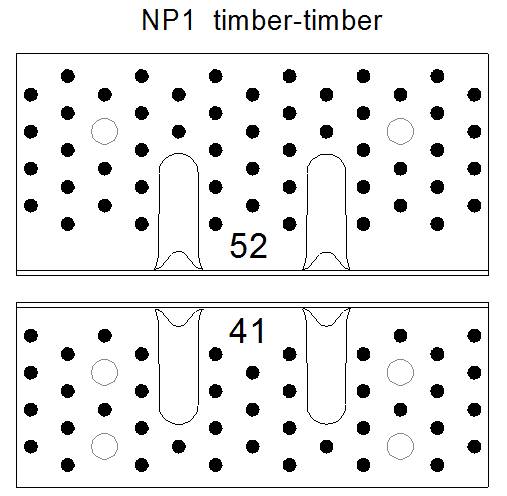

Karakteristisk bärförmåga - Balk-balk - 1 vinkelbeslag per fog - Fullständig utspikning - Nailing pattern 1


Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning - Nailing pattern 1
	Utspikning		Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k
	-	-	CNA4.0x...		CNA4.0x...
	-	-	40	60	40	60
ABR255	52	41	16 / kmod^0,4	22,5 / kmod^0,4	37	50.5

Värdena gäller endast om elementen är föhindrade från att rotera.

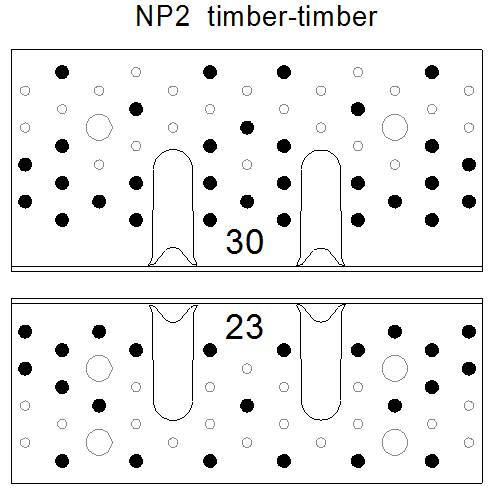

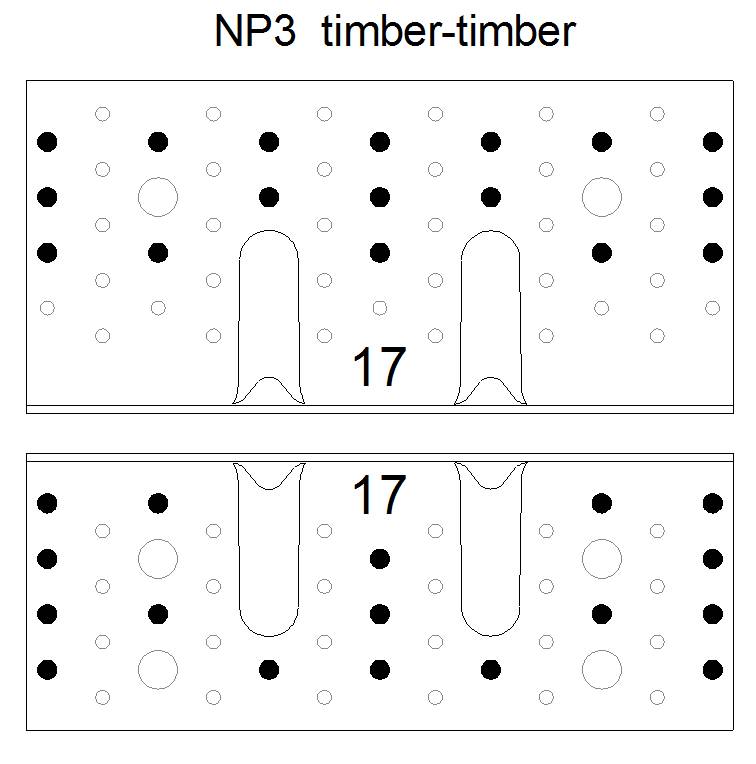

Karakteristisk bärförmåga - Balk-balk - 1 vinkelbeslag per fog - Delvis utspikning - Nailing pattern 2

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning - Nailing pattern 2
	Utspikning		Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k			R_2.k = R_3.k
	-	-	CNA4.0x...			CNA4.0x...
	-	-	35	40	60	35	40	60
ABR255	30	23	12,2 / kmod^0,4	13,7 / kmod^0,4	19,5 / kmod^0,4	27.4	30.5	42.1

Värdena gäller endast om elementet är förhindrat från att rotera.

Karakteristisk bärförmåga - CLT Balk-CLT Balk - Ø12 Betongskruvar - 1 vinkelbeslag per fog

Art. nr.	Karakteristisk bärförmåga - CLT Balk-CLT Balk - Ø12 Betongskruvar - 1 vinkelbeslag per fog
	Utspikning				Characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flik A		Flik B		R_1.k	R_2.k = R_3.k
	Antal	Typ	Antal	Typ	SSH12x80	SSH12x80
ABR255	2	SSH	4	SSH	13.4	16.6

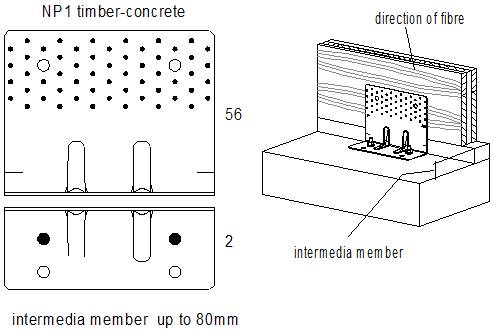

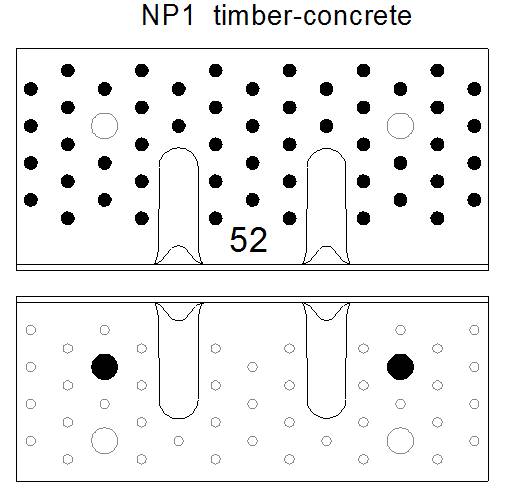

Karakteristisk bärförmåga - Balk på betong - 1 vinkelbeslag per fog - Fullständig utspikning - Nailing pattern 1


Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k			R_2.k = R_3.k			R_4.k
	-	Typ	-	Typ	CNA4.0x...			CNA4.0x...			CNA4.0x...
	-	Typ	-	Typ	35-50-60	40	60	35	40	60	35-50-60
ABR255	52	CNA	2	Ø12	22 / kmod	22 / kmod	22 / kmod	33	36	min (49,2 ; 42,9/kmod)	18.3 / kmod^0,7
ABR255SO	56	CNA	2	Ø12	22,9 / kmod	22,9/kmod	22,9/kmod	29.2	32.5	-	18,6 / kmod^0,66

Värdena gäller endast om elementen är förhindrare från att rotera.

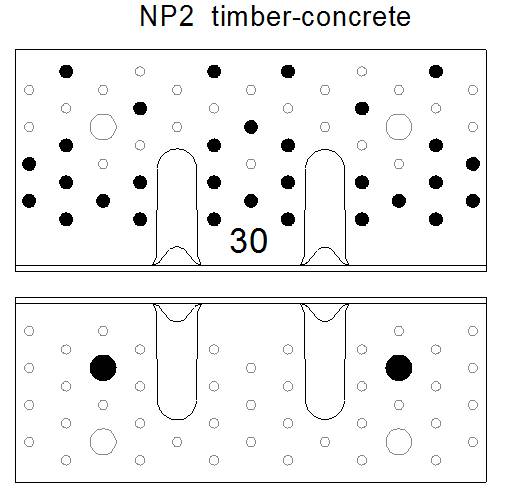

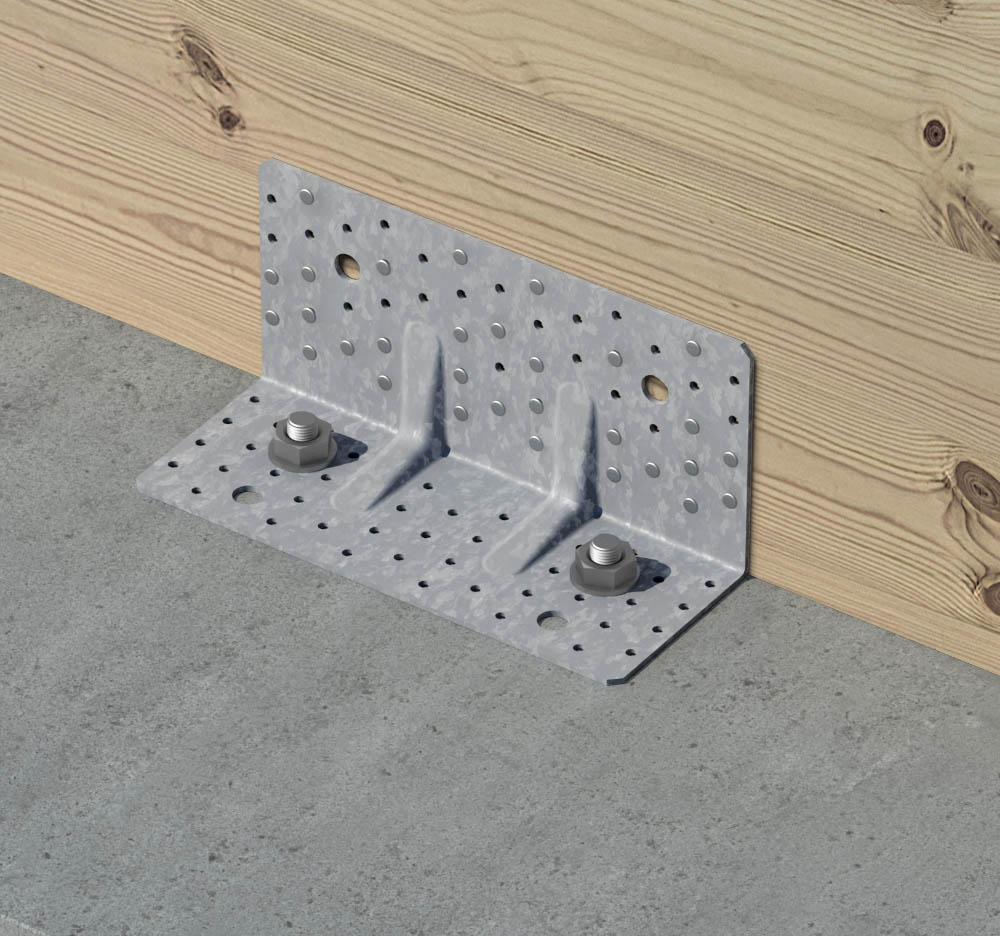

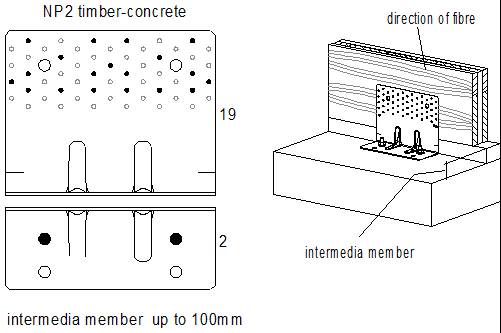

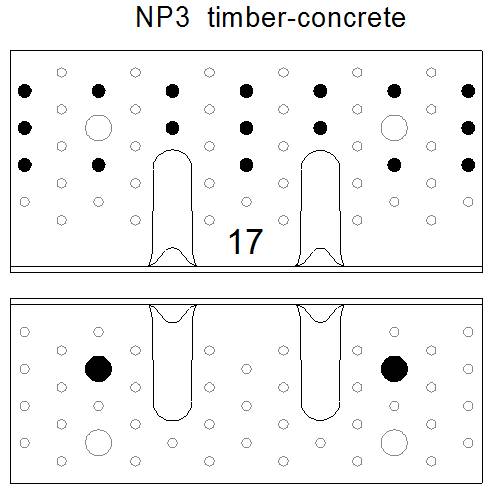

Karakteristisk bärförmåga - Balk på betong - 1 vinkelbeslag per fog - Delvis utspikning - Nailing pattern 2


Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar - Delvis utspikning - Nailing pattern 2
	Utspikning				Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k		R_2.k = R_3.k		R_4.k
	-	Typ	-	Typ	CNA4.0x...		CNA4.0x...		CNA4.0x...
	-	Typ	-	Typ	40	60	40	60	35-50-60
ABR255	30	CNA	2	Ø12	18.8	min (30,3 ; 22 / kmod)	23.7	32	18.3 / kmod^0,7
ABR255SO	19	CNA	2	Ø12	min (27,5; 22,9/kmod)	22,9/kmod	15.7	-	18,2 / kmod^0,66

Värdena gäller endast om elementen är förhindrade från att rotera.

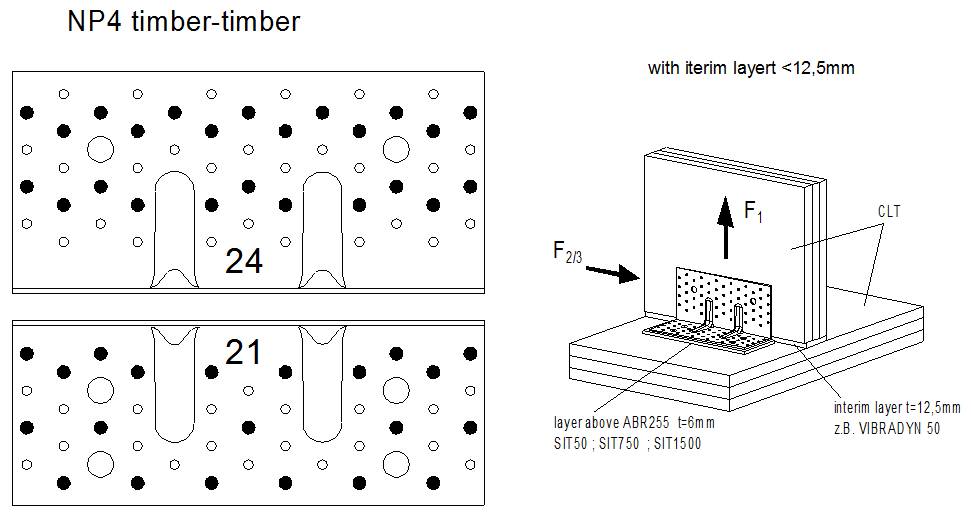

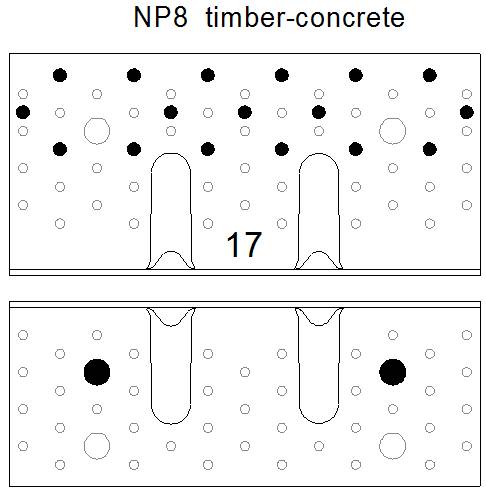

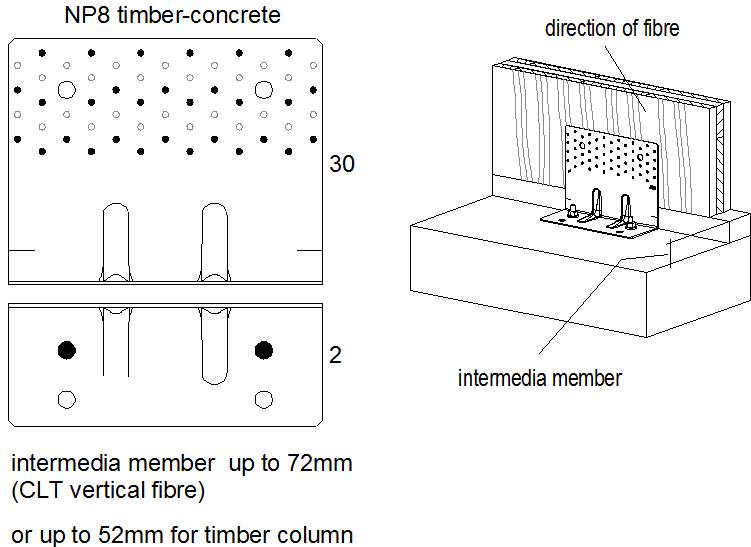

Karakteristik bärförmåga - Balk på betong - 1 vinkelbeslag per fog - delvis utspikning - nailing pattern 4

Art. nr.	Karakteristisk bärförmåga - Trä-betong fogningar - Delvis utspikning - Nailing pattern 4
	Utspikning				Characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flik A		Flik B		R_1.k		R_2.k = R_3.k
	Antal	Typ	Antal	Typ	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255SO	26	CNA	2	Ø12	22,9/kmod	22,9/kmod	21.7	-

Värdet i tabellen ovan kan användas om panelen inte kan roteras.

Ankarkapaciteterna måste kontrolleras separat genom att multiplacera F1-belastningen med en faktor på 1.1, F2-belastningen med en faktor på 1 och F5 med en faktor på 2.2.

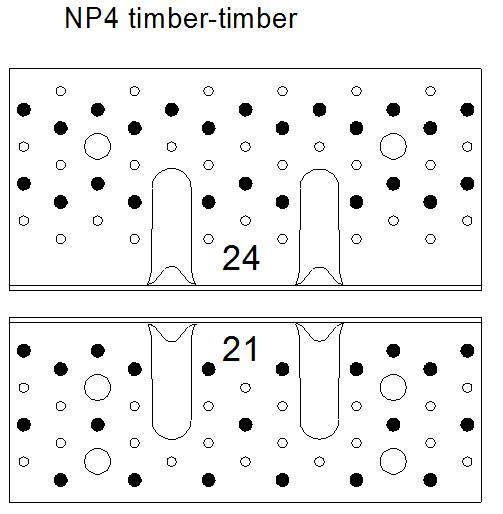

Spikmönster 4 har specifikt utvecklats för CLT-applikationer. Det kan användas för applikationer med andra träbaserade material, förutsatt att materialen uppfyller kraven för avstånd och placering av fästelement i CLT.
