AE
Vinkelbeslag med stort användningsområde
AE-vinkelbeslag används till balk-balkfogar eller fogar på betong i bärverk. AE116 kan användas till fogning av balk på nockregel.
CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Hål, flik A | Hål, flik B | Antal per förp. | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | ||
| AE48 | 90 | 48 | 48 | 3 | 7 | 2 | 4 | 1 | 100 |
| AE76-R | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 | 50 |
| AE116 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 | 50 |
Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning
| Art. nr. | Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | ||||||||||
| Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| - | - | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| AE48 | 6 | 4 | 2.5 | 2.9 | 4.9 | 3.5 | 4 | 6 | 1.1/kmod^0.25 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76-R | 9 | 7 | 5.1 | 5.8 | 9.8 | 10.4 | 11.6 | 15.6 | 2.5/kmod^0.25 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 12 | 7 | 5.1 | 5.8 | 9.8 | 14.7 | 16.6 | 23.2 | 2.8/kmod^0.25 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
1) R4/5 är bestämt for balkbredd b = 75 mm och excentricitet e = 130 mm.
kmod är modifikationsfaktorn for den lastgrupp som den sökta bärförmågan tillhör.
Om åsen ar forhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med ett vinkelbeslag hälften av tabellvärdet.
Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning
| Art. nr. | Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | ||||||||||
| Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| - | - | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4,0x35 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 4 | 4 | 2.5 | 2.9 | 4.9 | 3.4 | 3.9 | 5.4 | 1.1/kmod^0.25 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76-R | 7 | 7 | 5.1 | 5.8 | 9.8 | 8.2 | 9.5 | 13.1 | 2.5/kmod^0.25 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 8 | 7 | 5.1 | 5.8 | 9.8 | 11.9 | 13.8 | 19.4 | 2.8/kmod^0.25 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
1) R4/5 är bestämt for balkbredd b = 75 mm och excentricitet e = 130 mm.
kmod är modifikationsfaktorn for den lastgrupp som den sökta bärförmågan tillhör.
Om åsen ar forhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med ett vinkelbeslag hälften av tabellvärdet.

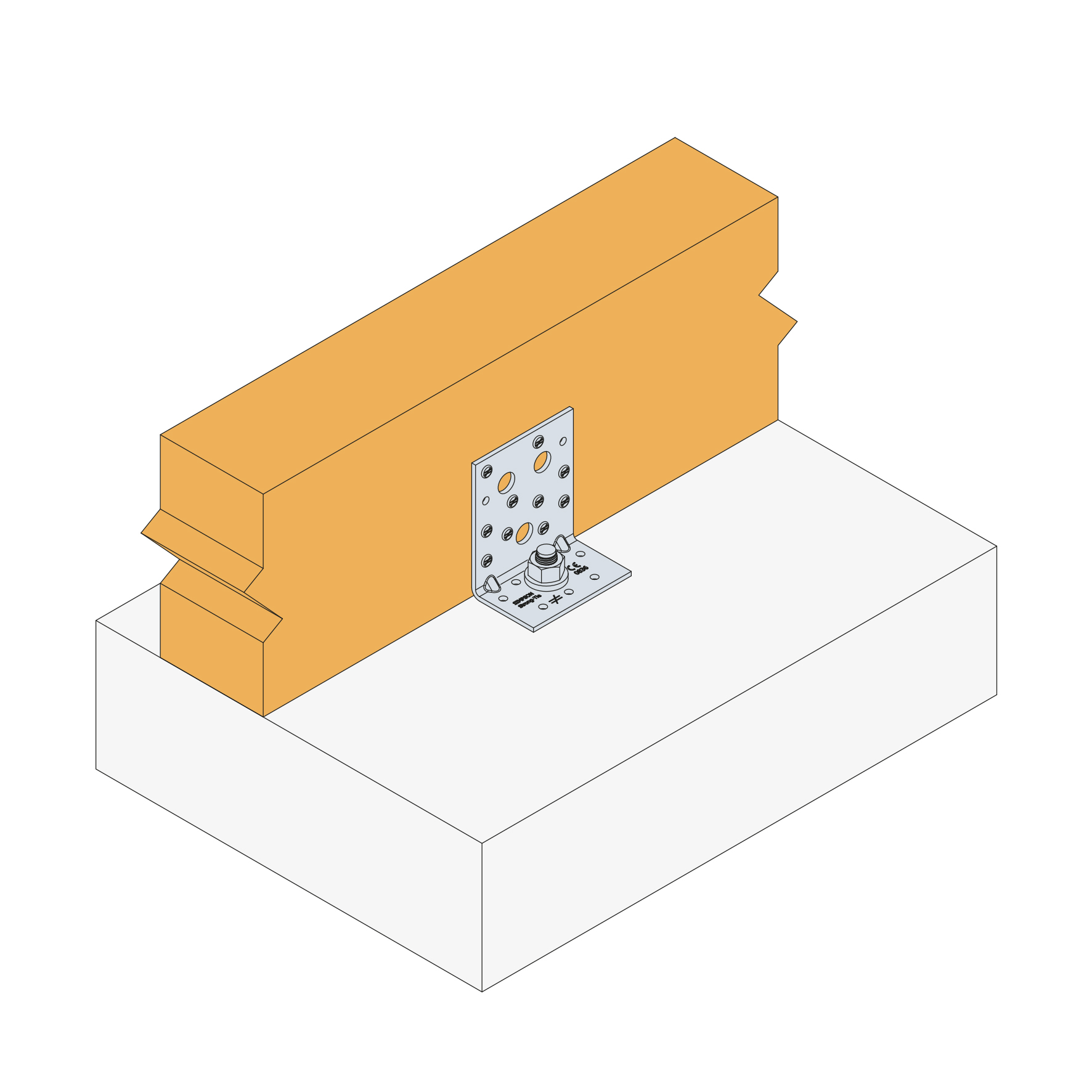

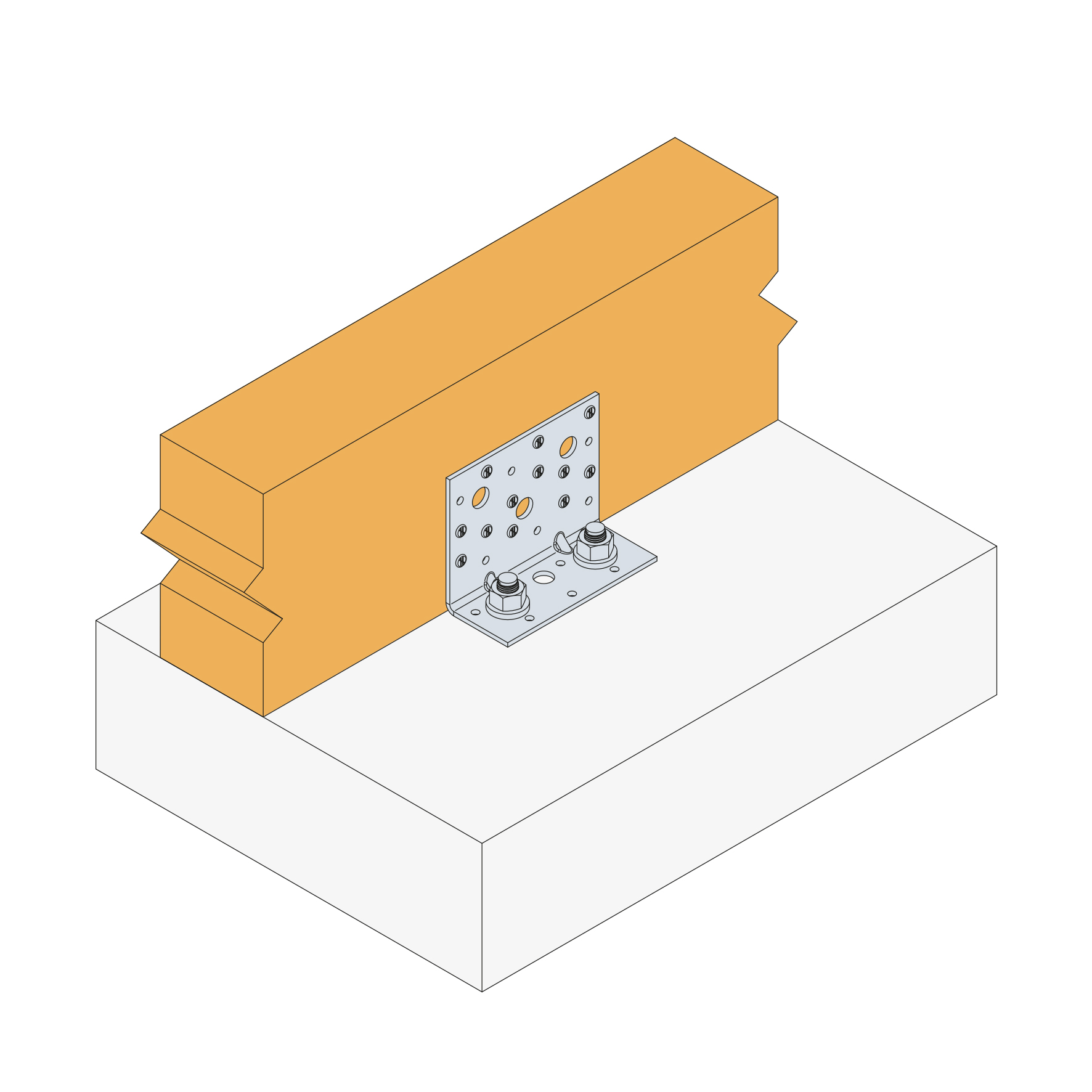

Karakteristisk bärförmåga - Balk-betong fogningar
| Art. nr. | Karakteristisk bärförmåga - Balk-betong fogningar | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | ||||||||||||
| Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||||
| - | Typ | - | Typ | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4,0x35 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 6 | CNA* | 1 | M12 | min: 12.3 ; 12.6/kmod | min: 14.9 ; 12.6/kmod | 12.6/kmod | 1.9 | 2.1 | 3.5 | - | min: 5.2 ; 4.2/kmod^0.7 | 4.2/kmod^0.7 |
| AE76-R | 9 | CNA* | 1 | M12 | min: 18.7 ; 16.8/kmod | min: 22.7 ; 16.8/kmod | 16.8/kmod | 6.7 | 7.5 | 11.2 | - | min: 8.5 ; 6.1/kmod | 6.1 / kmod |
| AE116 | 12 | CNA* | 2 | M12 | 20.7 | 25.1 | min: 38.1 ; 28.1/kmod | 23 | 25.8 | 27.7 | - | 9,1 / kmod^0.2 | min: 14 ; 10/kmod |
1) R4/5 är bestämt for balkbredd b = 75 mm och excentricitet e = 130 mm.
kmod är modifikationsfaktorn for den lastgrupp som den sökta bärförmågan tillhör. Bultens karakteristiska förankringsstyrka ska vara minst 15,3 kN för både utdrag och förskjutningskraft. Om en av eller båda bultens bärförmågor är mindre, ska bärförmågevärdet för fogen minskas proportionerligt.
Om åsen ar forhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med ett vinkelbeslag hälften av tabellvärdet.
Montage
Montage
