PBWS

ZPRO Stolpsko

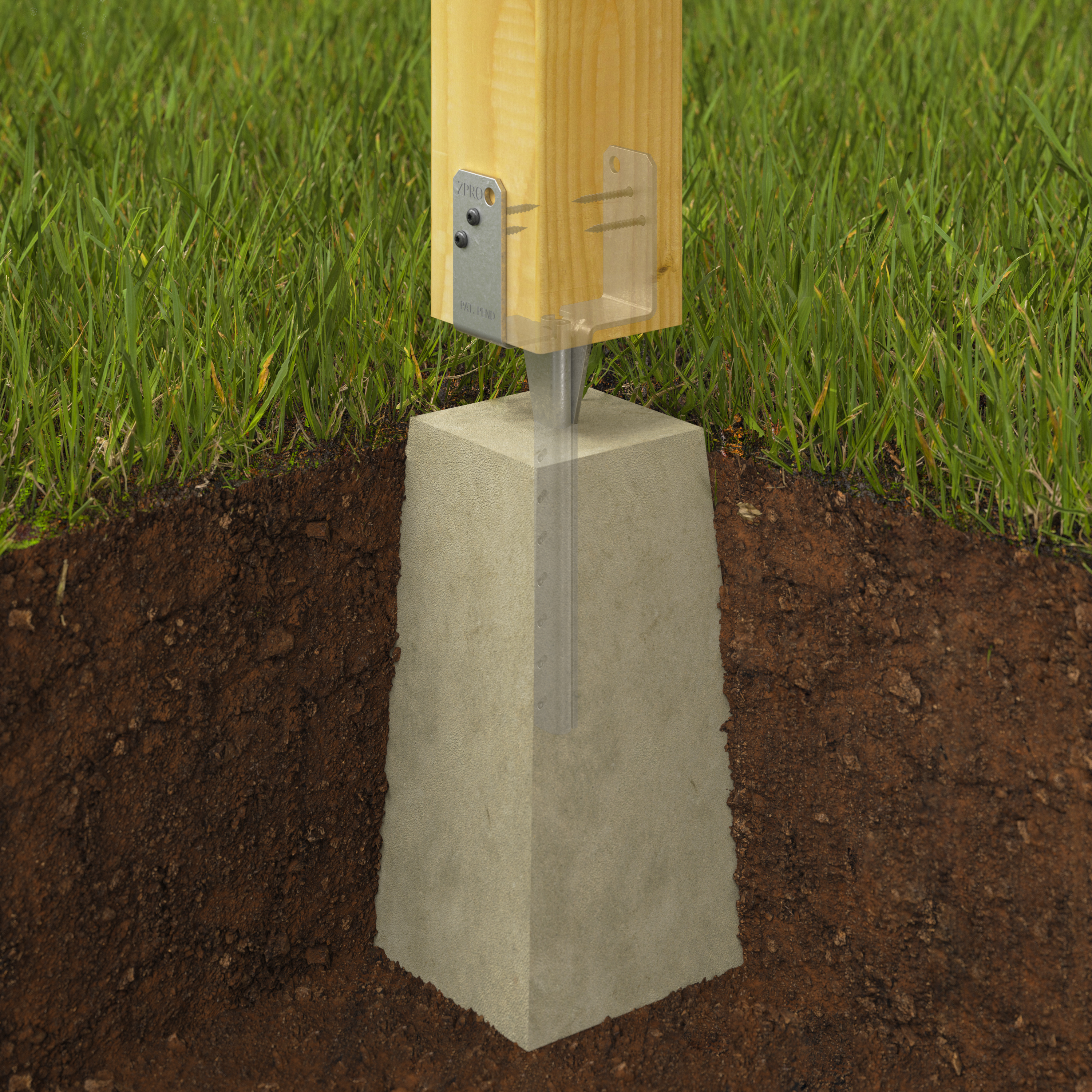

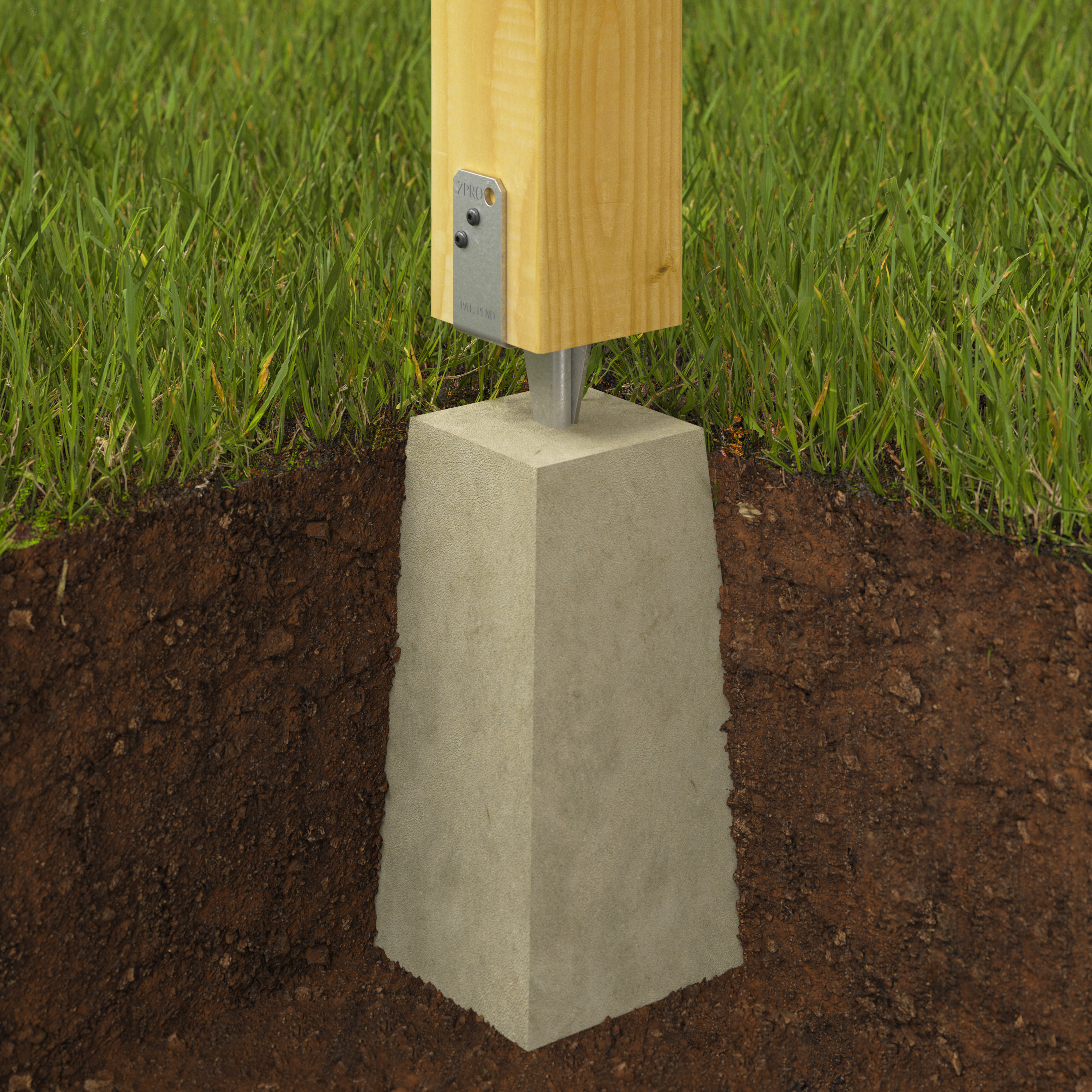

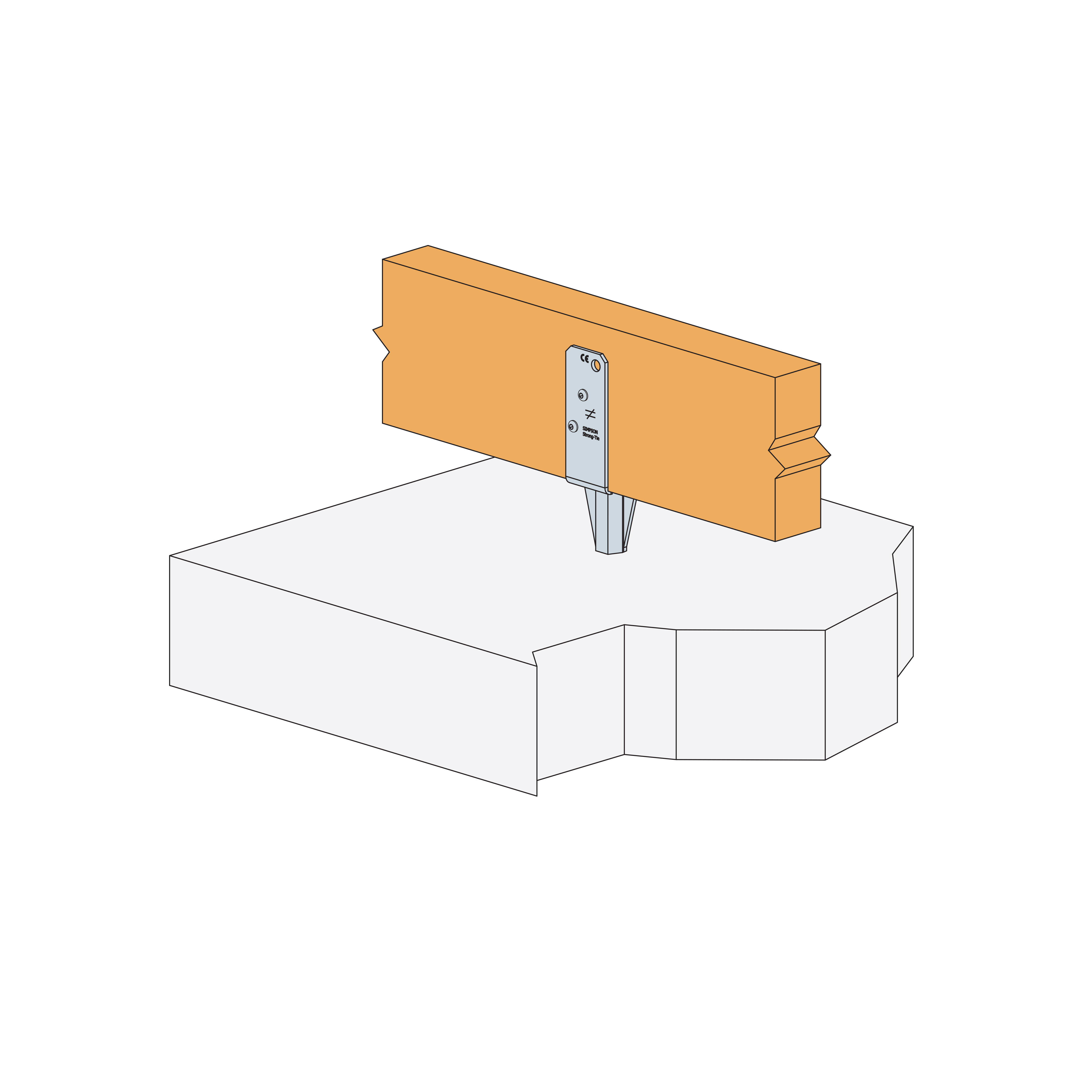

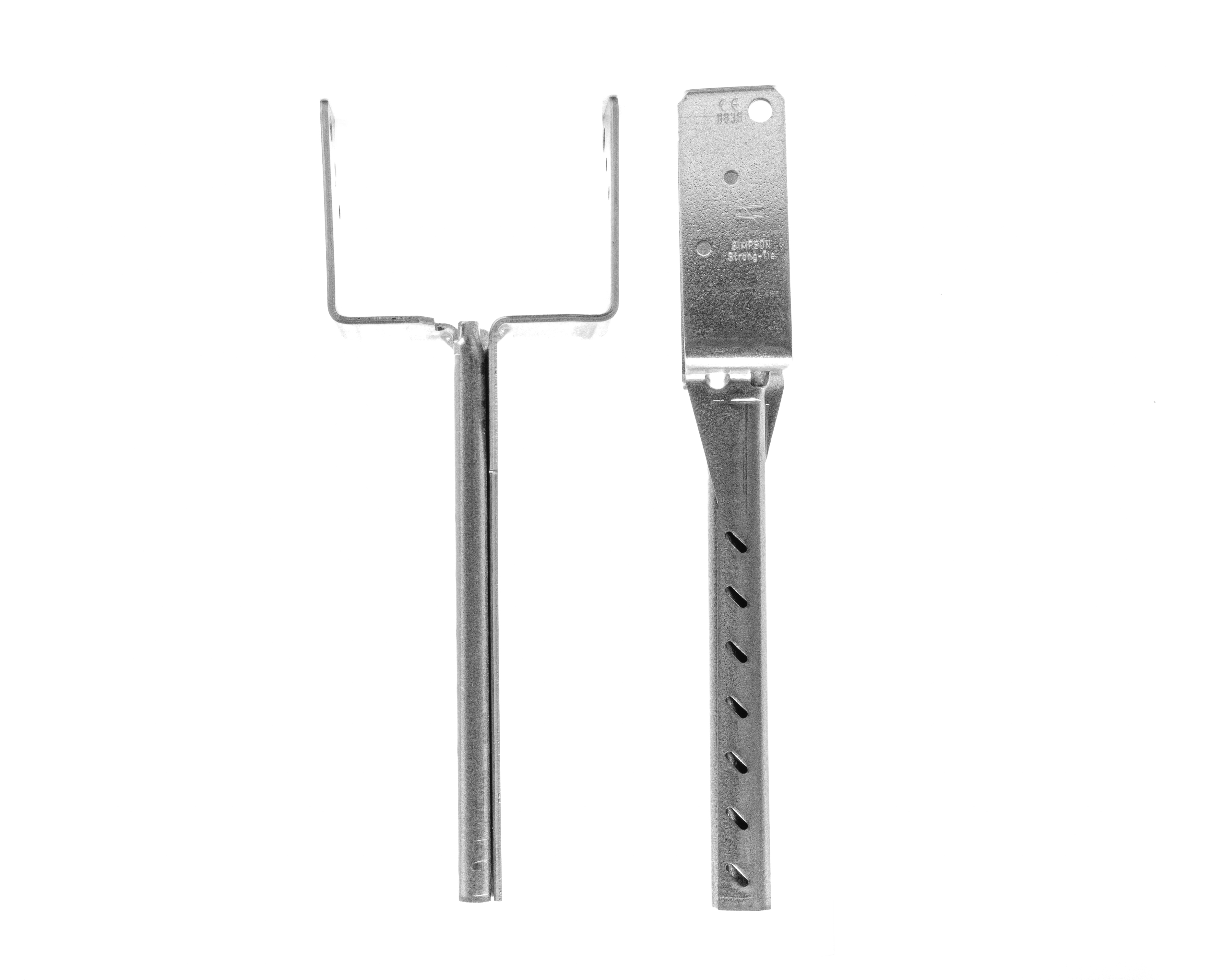

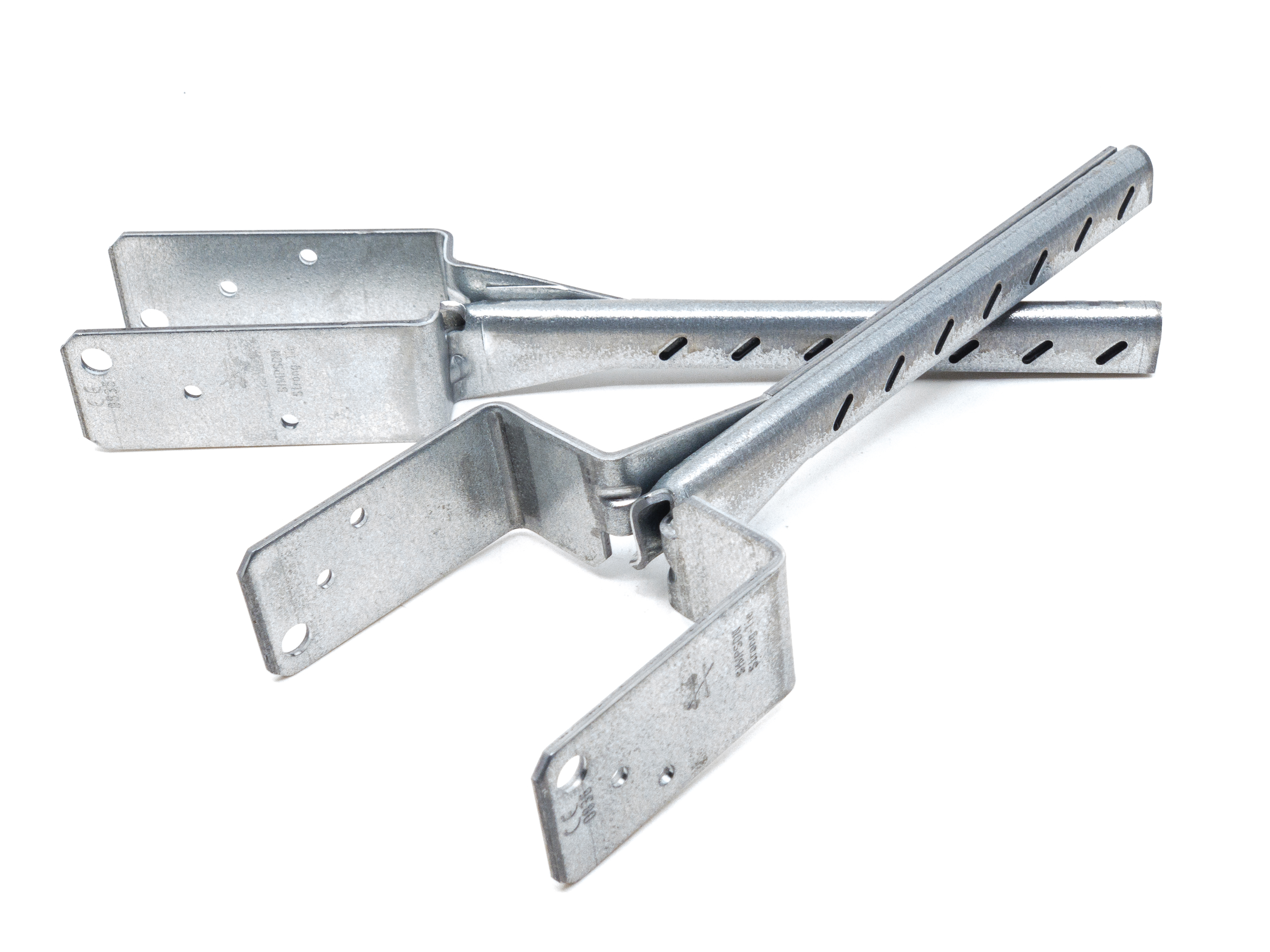

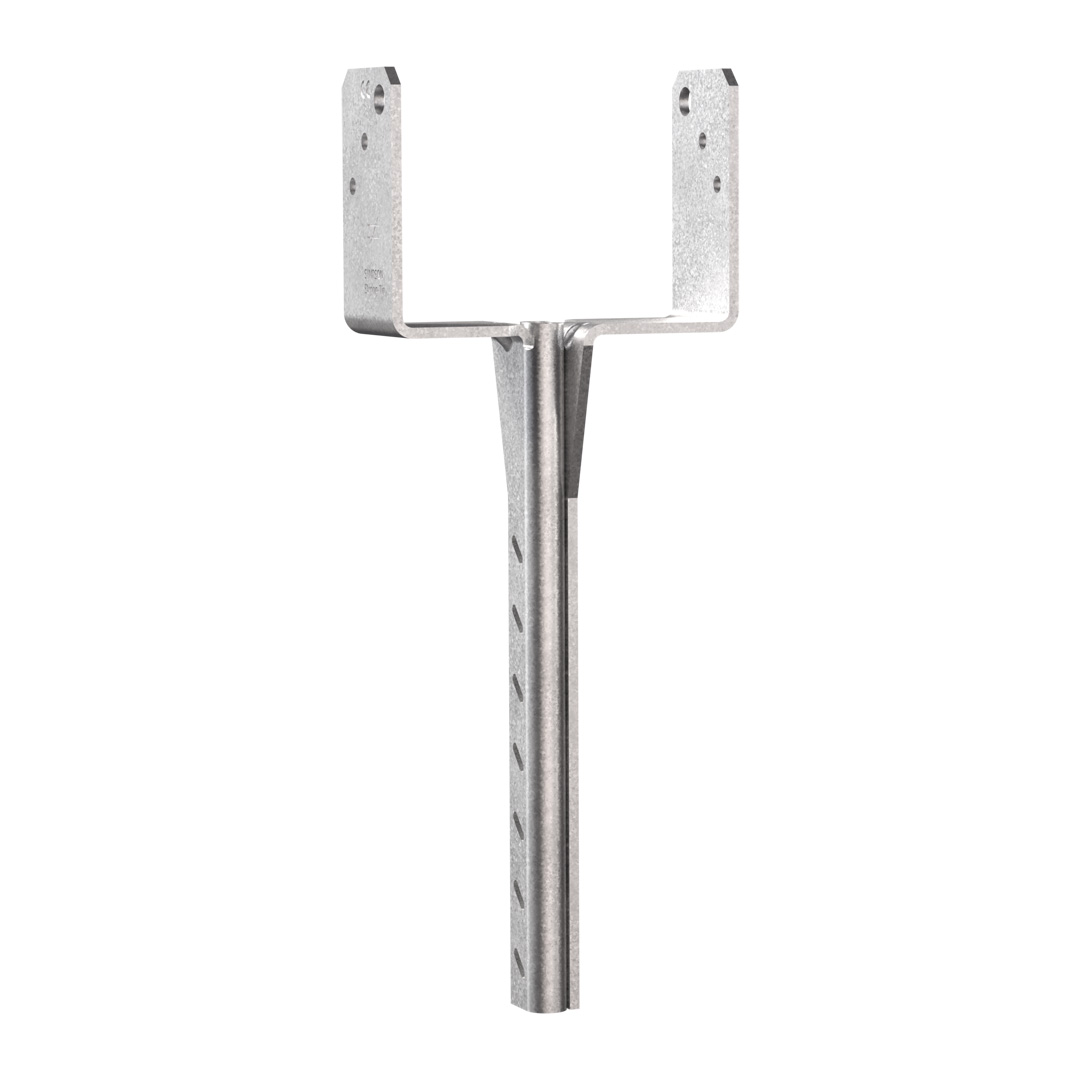

PBWS är en innovativ och optimerad stolpsko som består av ett helt stycke stål som bockas istället för traditionell svetsning, Stolpskon är designad för att sänka resursförbrukning och materialåtgång samtidigt som den har dokumenterad bärförmåga och med produktion så lokalt som möjligt.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Outdoor

ZPRO

EPD

Produktinformation

Bilder


Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + ZPRO ytbehandling motsvarande en zinktjocklek på cirka 55 μm

Fördelar

• Hög bärförmåga
• Enkel att hantera pga lägre vikt
• Flexibla monteringsmöjligheter
• Reducerat CO2 avtryck
• Lokalt producerad i Danmark
• ZPRO ytbehandlingen tar ingen skada från spikpistol

Teknisk data

Dimensioner

Mått

Art. nr.	Produktmått [mm]							Övre hål		Box Quantity	Vikt [kg]
Art. nr.	A	B	C	E	F	G	t	Ø5	Ø8,5	Box Quantity	Vikt [kg]
PBWS45Z	45	40	99.5	50	150	22	3	4	2	20	0.5
PBWS70Z	70	40	87	50	150	22	3	4	2	20	0.5
PBWS90Z	90	40	77	50	150	22	3	4	2	20	0.5
PBWS98Z	98	40	73	50	150	22	3	4	2	20	0.5

Karakteristisk bärförmåga

Art. nr.	Karakteristisk bärförmåga - Trä på betong
	Infästning		Karakteristisk bärförmåga - Trä C24 [kN]
	På stolpe		R1,k	R2,k
	Antal	Typ	R1,k	R2,k
PBWS45Z	4	CSA5,0x40Z	20.2	2.5
PBWS70Z	4	CSA5,0x40Z	20.2	2.5
PBWS90Z	4	CSA5,0x40Z	20.2	2.5
PBWS98Z	4	CSA5,0x40Z	20.2	2.5

Minimun betongkvalitet C12/15

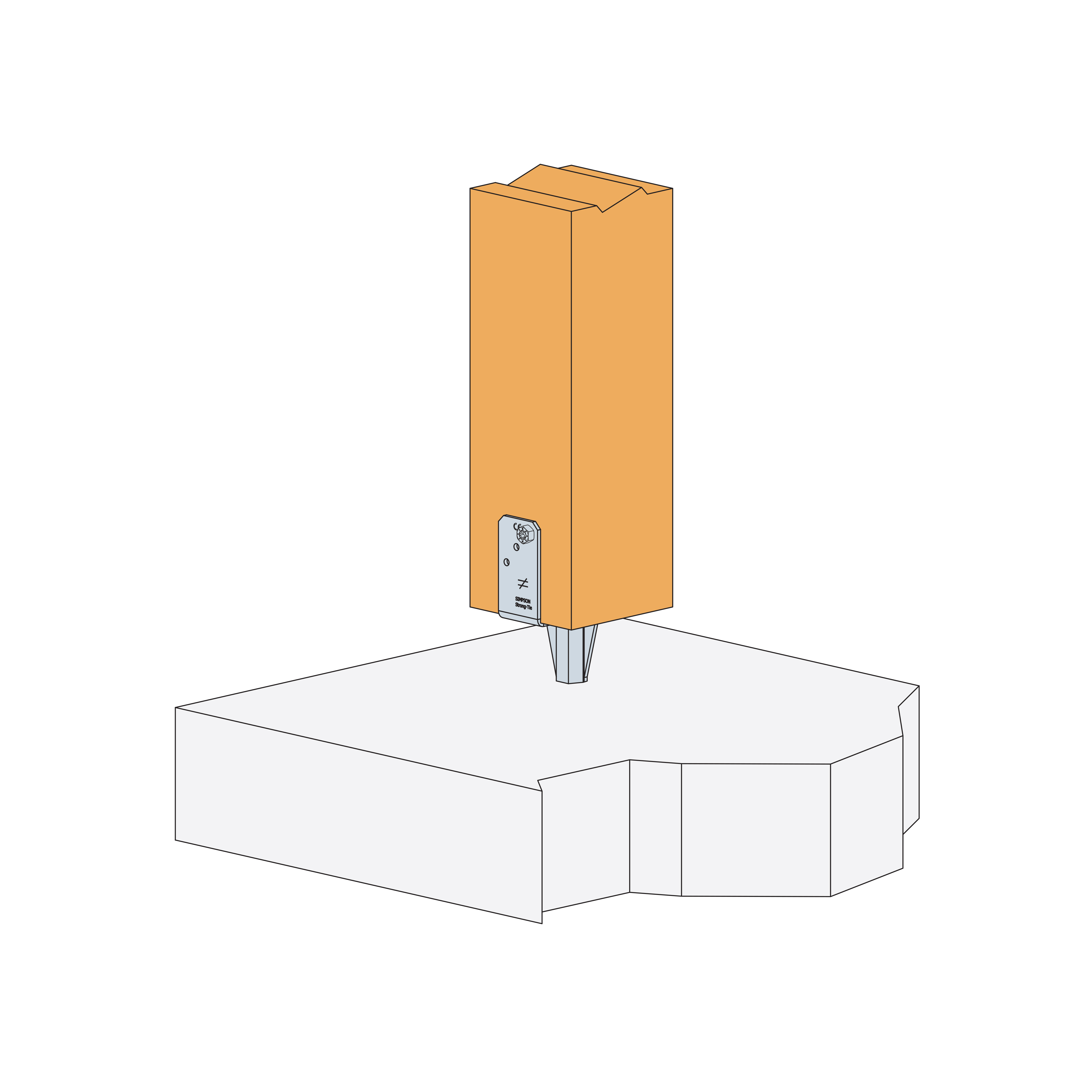

Karakteristisk bärförmåga Ø8 SSH skruv

Art. nr.	Karakteristisk bärförmåga - Trä på betong - Ø8 SSH skruv
	Infästning		Karakteristisk bärförmåga - Trä C24 [kN]
	På stolpe		R1,k	R2,k
	Antal	Typ	R1,k	R2,k
PBWS45Z	2	SSH8x40	20.2	2.5
PBWS70Z	2	SSH8x40	20.2	2.5
PBWS90Z	2	SSH8x40	20.2	2.5
PBWS98Z	2	SSH8x40	20.2	2.5

Minimun betongkvalitet C12/15

Certifiering

Teknisk dokumentation DoP

se-dop-e07-0285-07.pdf (101.39 KB)

Visa historik

2020-05-18

se-dop-e07-0285-06.pdf (99.48 KB)

2019-05-23

se-dop-e07-0285-issue-5.pdf (99.31 KB)

2018-07-03

se-dop-e07-0285-issue-4.pdf (100.18 KB)

2013-04-30

89896f6e178b3568c92f189fadf9a96dfcb26dfb-pdf.pdf (70.44 KB)

European Technical Assessment (ETA)

eta-07-0285-2021-12-09.pdf (8.11 MB)

Visa historik

2018-06-12

eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

References	2D DWGLadda ner allt som ZIP	2D Revit	DXFLadda ner allt som ZIP	PDFLadda ner allt som ZIP
2D
PBWS45Z	2D DWGc-pbws45z-2do-cad-mult-prod.dwg	2D Revitc-pbws45z-2do-cad-mult-prod.rfa	DXFc-pbws45z-2do-cad-mult-prod.dxf	PDFc-pbws45z-2do-cad-mult-prod.pdf
PBWS70Z	2D DWGc-pbws70z-2do-cad-mult-prod.dwg	2D Revitc-pbws70z-2do-cad-mult-prod.rfa	DXFc-pbws70z-2do-cad-mult-prod.dxf	PDFc-pbws70z-2do-cad-mult-prod.pdf
PBWS90Z	2D DWGc-pbws90z-2do-cad-mult-prod.dwg	2D Revitc-pbws90z-2do-cad-mult-prod.rfa	DXFc-pbws90z-2do-cad-mult-prod.dxf	PDFc-pbws90z-2do-cad-mult-prod.pdf

References	3D Revit	IFCLadda ner allt som ZIP	SATLadda ner allt som ZIP	SKPLadda ner allt som ZIP	STLLadda ner allt som ZIP
3D
PBWS45Z	3D Revitc-pbws45z-3d-cad-mult-prod.rfa	IFCc-pbws45z-3d-cad-mult-prod.ifc	SATc-pbws45z-3d-cad-mult-prod.sat	SKPc-pbws45z-3d-cad-mult-prod.skp	STLc-pbws45z-3d-cad-mult-prod.stl
PBWS70Z	3D Revitc-pbws70z-3d-cad-mult-prod.rfa	IFCc-pbws70z-3d-cad-mult-prod.ifc	SATc-pbws70z-3d-cad-mult-prod.sat	SKPc-pbws70z-3d-cad-mult-prod.skp	STLc-pbws70z-3d-cad-mult-prod.stl
PBWS90Z	3D Revitc-pbws90z-3d-cad-mult-prod.rfa	IFCc-pbws90z-3d-cad-mult-prod.ifc	SATc-pbws90z-3d-cad-mult-prod.sat	SKPc-pbws90z-3d-cad-mult-prod.skp	STLc-pbws90z-3d-cad-mult-prod.stl

References	3D Revit	IFCLadda ner allt som ZIP	SATLadda ner allt som ZIP	SKPLadda ner allt som ZIP	STLLadda ner allt som ZIP
3D Simplified
PBWS45Z	3D Revitc-pbws45z-3d-cad-mult-prod-noholes.rfa	IFCc-pbws45z-3d-cad-mult-prod-noholes.ifc	SATc-pbws45z-3d-cad-mult-prod-noholes.sat	SKPc-pbws45z-3d-cad-mult-prod-noholes.skp	STLc-pbws45z-3d-cad-mult-prod-noholes.stl
PBWS70Z	3D Revitc-pbws70z-3d-cad-mult-prod-noholes.rfa	IFCc-pbws70z-3d-cad-mult-prod-noholes.ifc	SATc-pbws70z-3d-cad-mult-prod-noholes.sat	SKPc-pbws70z-3d-cad-mult-prod-noholes.skp	STLc-pbws70z-3d-cad-mult-prod-noholes.stl
PBWS90Z	3D Revitc-pbws90z-3d-cad-mult-prod-noholes.rfa	IFCc-pbws90z-3d-cad-mult-prod-noholes.ifc	SATc-pbws90z-3d-cad-mult-prod-noholes.sat	SKPc-pbws90z-3d-cad-mult-prod-noholes.skp	STLc-pbws90z-3d-cad-mult-prod-noholes.stl
