AG
Vinkelbeslag
Vinkelbeslag används till balk-balkfogar, balk-stolpfogar och fogar på betong i bärverk.
CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | Mått [mm] | Hål, flik A | Hål, flik B | Antal per förpackning | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø8,5 | Ø11 | Ø5 | Ø8,5 | Ø11 | ||
| AG40312 | 119 | 91 | 40 | 3 | 10 | 1 | 2 | 6 | 1 | 1 | 100 |
| AG40412 | 120 | 92 | 40 | 4 | 10 | 1 | 2 | 6 | 1 | 1 | 50 |
| AG40314 | 141 | 91 | 40 | 3 | 12 | 1 | 2 | 6 | 1 | 1 | 50 |
| AG40414 | 142 | 92 | 40 | 4 | 12 | 1 | 2 | 6 | 1 | 1 | 50 |

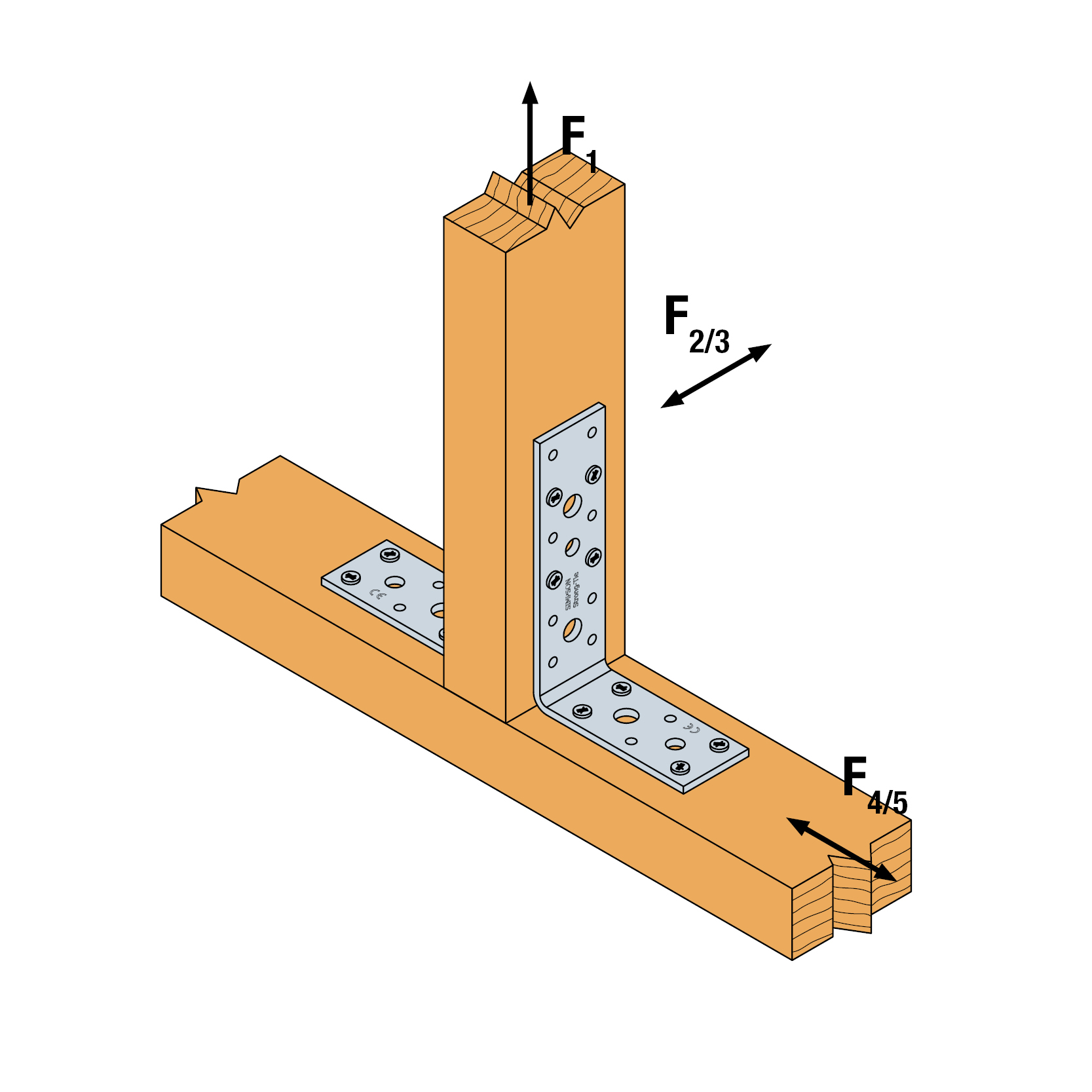

Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning
| Art. nr. | Utspikning | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| - | - | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| AG40312 | 4 | 4 | 2.9 | 4,2/kmod^0,3 | 3.3 | 5 | 1,3/kmod^0,25 | 1,8/kmod^0,25 |
| AG40412 | 4 | 4 | 3 | 4.9 | 3.2 | 4.4 | 1,4/kmod^0,25 | 2,2/kmod^0,25 |
| AG40314 | 4 | 4 | 2.9 | 4,2/kmod^0,3 | 3.3 | 5 | 1,3/kmod^0,25 | 1,8/kmod^0,25 |
| AG40414 | 4 | 4 | 3 | 4.9 | 3.2 | 4.4 | 1,4/kmod^0,25 | 2,2/kmod^0,25 |
För att erhålla hållfasthetsvärden för en enskild vinkelbeslag ska värdena i tabellen ovan delas på två, förutsatt att den stödda balken är låst i rotation. konsultera vår ETA-06/0106 om balken är fri att rotera.

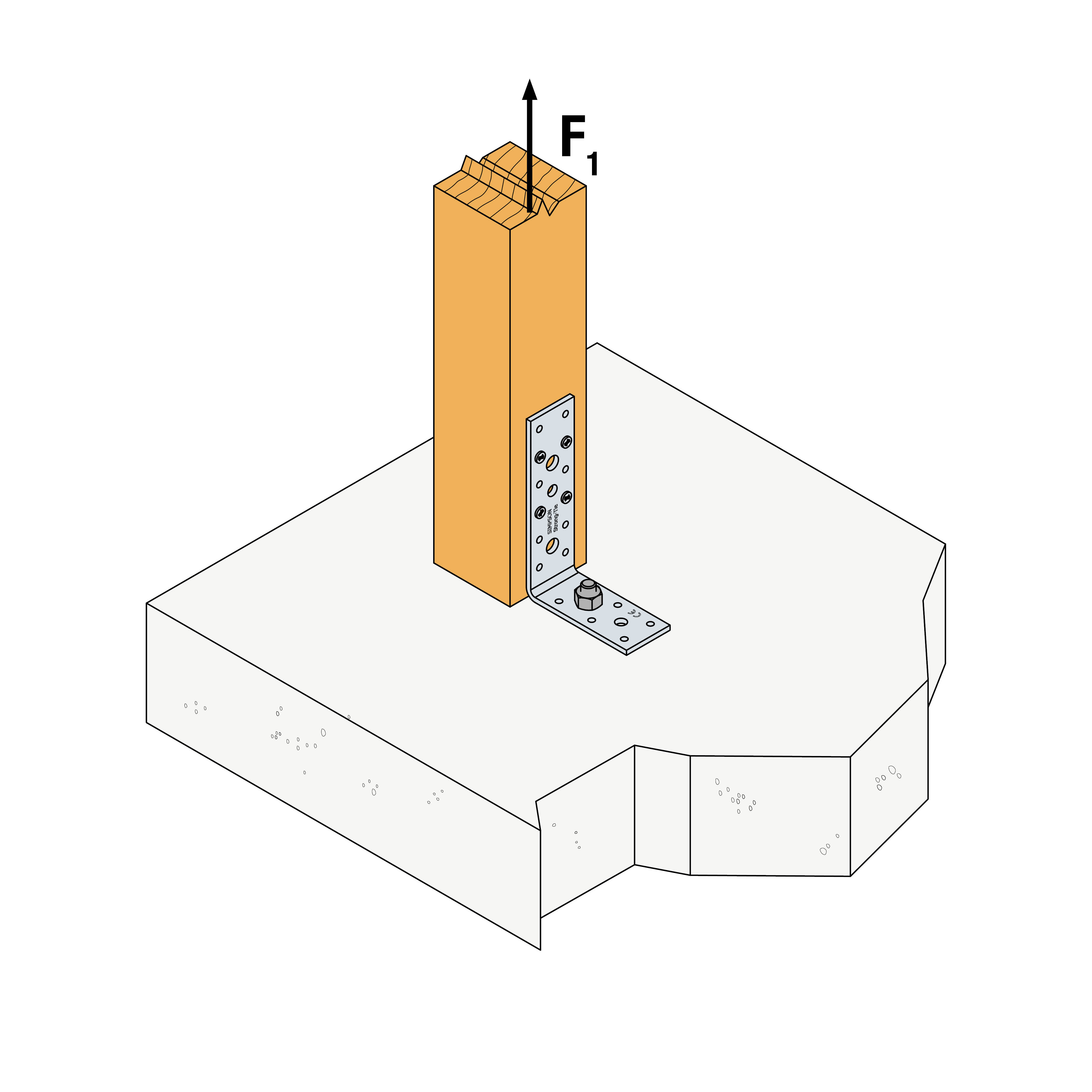

Karakteristisk bärförmåga - balk eller stolpe till betong fogningar
| Art. nr. | Utspikning | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Flik A | Flik B | R1.k | R2.k = R3.k | R4,k = R5.k | ||||||
| - | Typ | - | Typ | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| AG40412 | 4 | CNA | 1 | M10 Bolt | min (10,5 ; 8,1/kmod) | 8,1/kmod | min (1,0 ; 1,0/kmod) | 1,0/kmod | min (4,3 x kmod^0,5 ; 2,9/kmod) | min (4,3 ; 2,9/kmod) |
| AG40414 | 4 | CNA | 1 | M10 Bolt | min (10,5 ; 8,1/kmod) | 8,1/kmod | min (1,0 ; 1,0/kmod) | 1,0/kmod | min (4,3 x kmod^0,5 ; 2,9/kmod) | min (4,3 ; 2,9/kmod) |
Lastkapaciteten tillhör en lastgrupp med modifieringsfaktor kmod.
1) R4/5,k är bestämd för balkbredd b = 75 mm och excentricitet e = 130 mm. Se ETA för andra värden på b och e.
Om den övergripande strukturen förhindrar rotation av takbjälken, är lastverdena R1,k och R2/3,k för en montering med endast ett beslag lika med hälften av det angivna värdet i tabell 2. Se ETA om takbjälken kan rotera.
Bulten måste ha en karakteristisk utdragsstyrka på minst 10 KN och användas med brickan US60/60/6. Vid lägre bultstyrka måste kapaciteten reduceras i enlighet med detta.
Montage
Montage
