PPL
Stolpskor

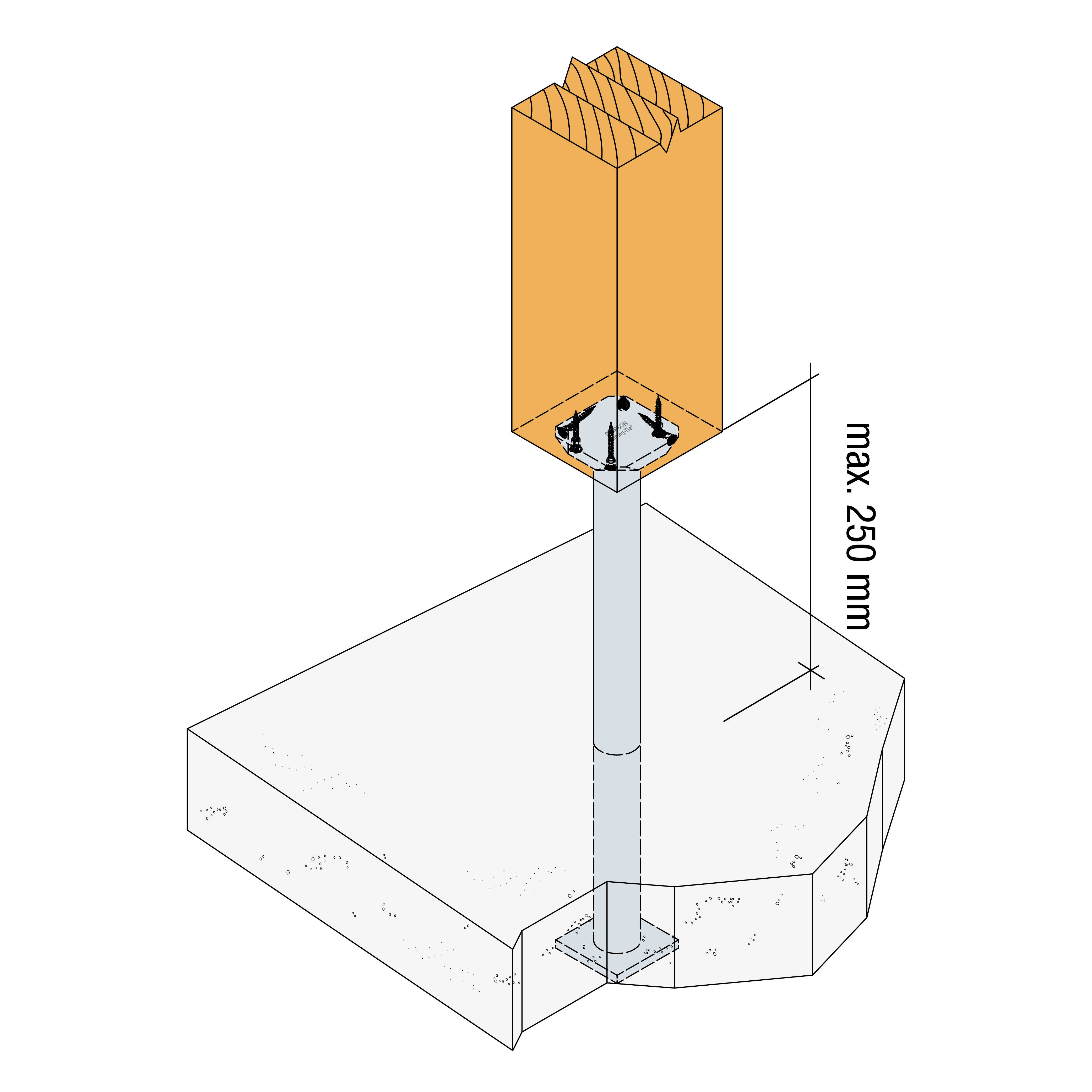

Stolpsko PPL används till stöd av stolpar och reglar med en bredd eller diameter från 100 mm och uppåt. Beslagets kamstålstång eller rör gjuts in i betong. Avståndet från den vågräta plattan till betongöverkanten får inte vara större än 250 mm.
CE-märkt
Tekniskt avtal
Användningsklass 3
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Antal per förpackning | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t1 | t2 | ||
| PPL80G | 80 | 80 | 70 | 70 | 510 | 38 | 10 | 5 | 10 |
Bärförmågatabell (karakteristiske värden)
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | |||
|---|---|---|---|---|---|
| På stolpe | R1.k | R2.k | R3.k = R4.k | ||
| - | Typ | ||||
| PPL80G | 4 | Ø6,0x60 | 57.1/kmod | 7.6 | min (2.7 ; 2.5/kmod) |
Lastkombinationer
Montage
Montage
