Byggbeslag
Vinkelbeslag
Balksko & balkbärare
ET

Balksko ET260 45°

Balkskon är lämplig för sammanfogning av balkar med 45° vinkel (horisontalt)

Tekniskt datablad
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm

Produktinformation

Bilder

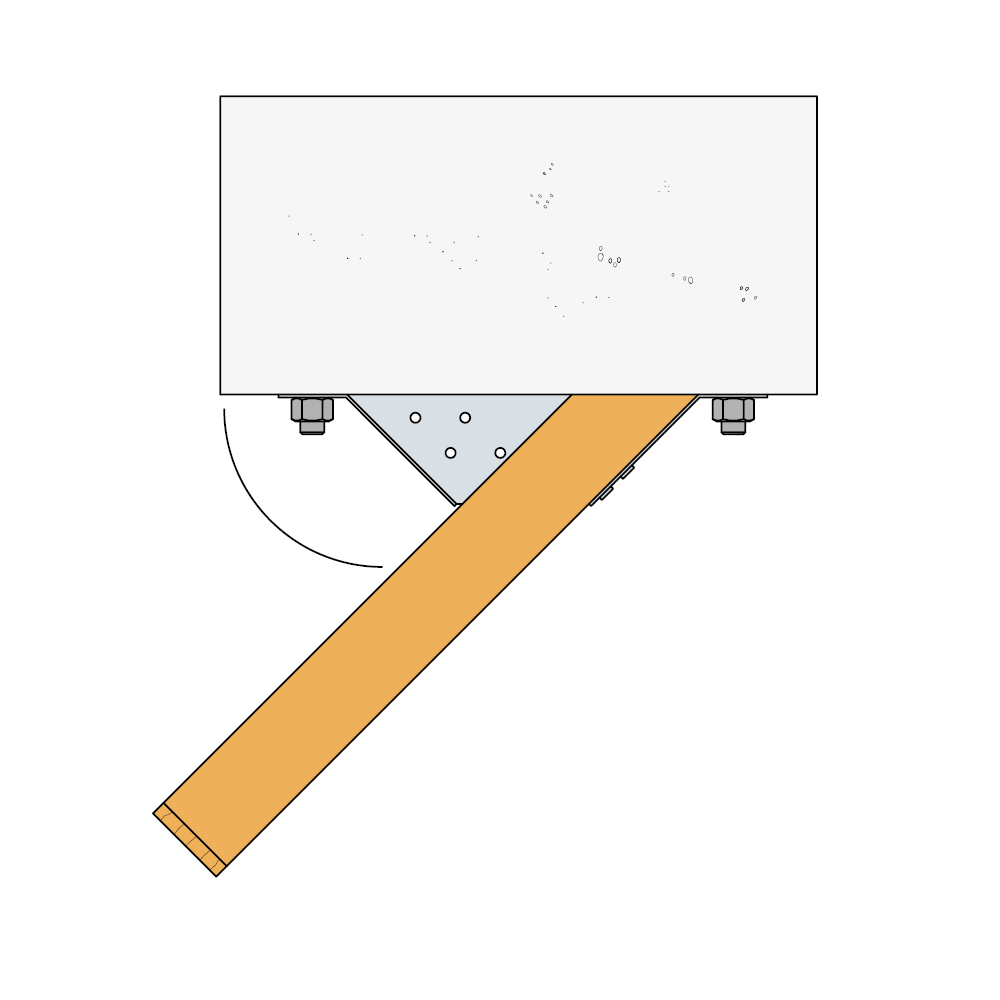

ET260 inst. top v2.jpg

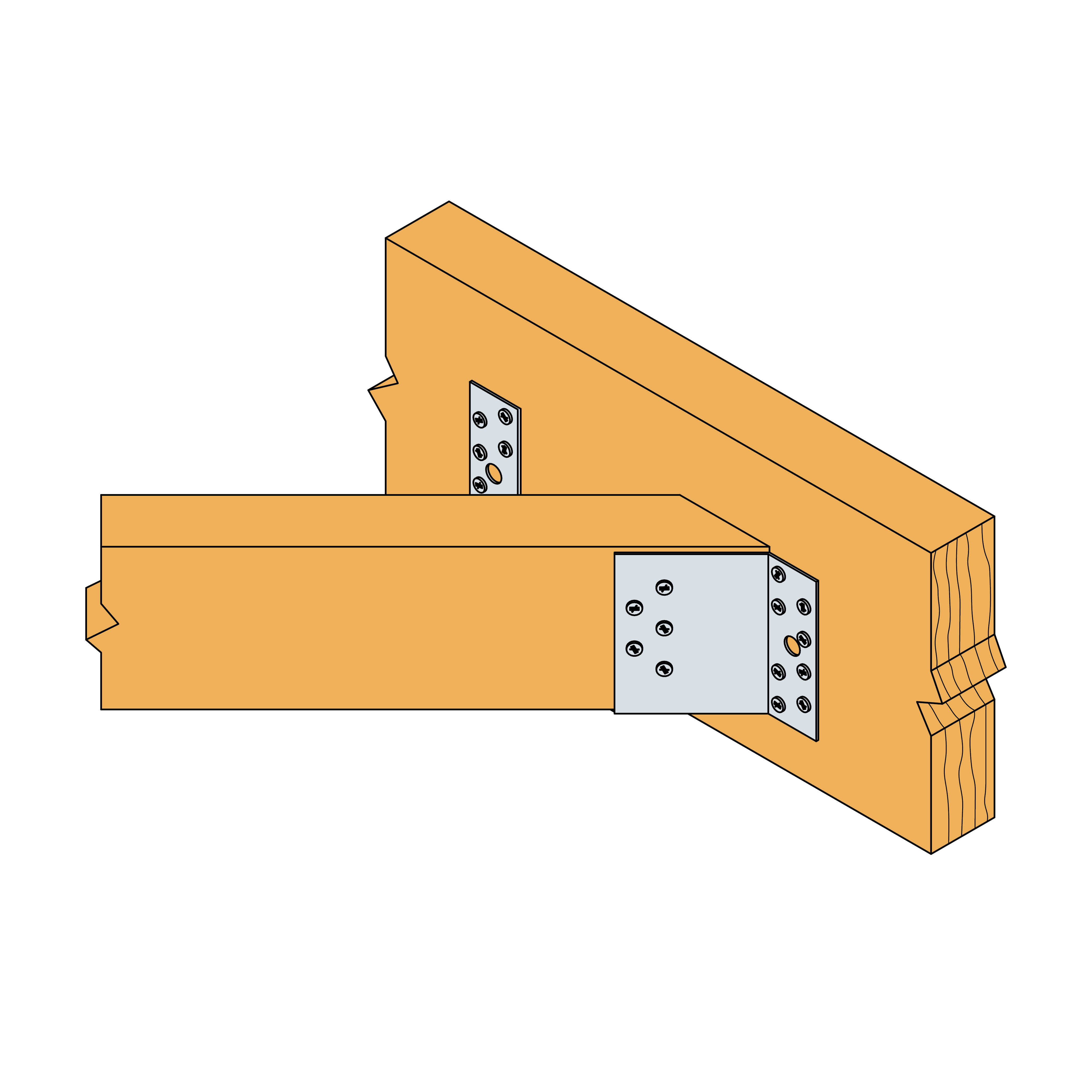

ET260 Inst..jpg
ET260 inst. wood.jpg

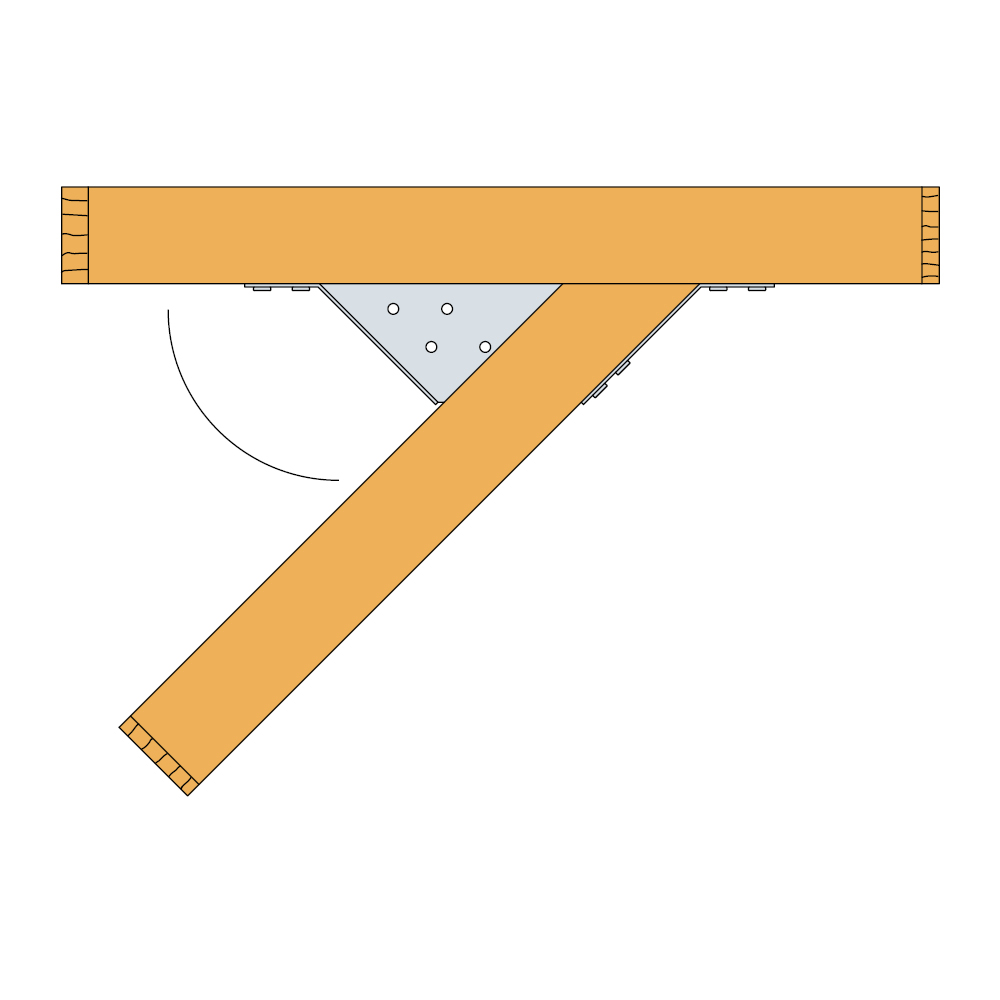

ET260 inst. top.jpg

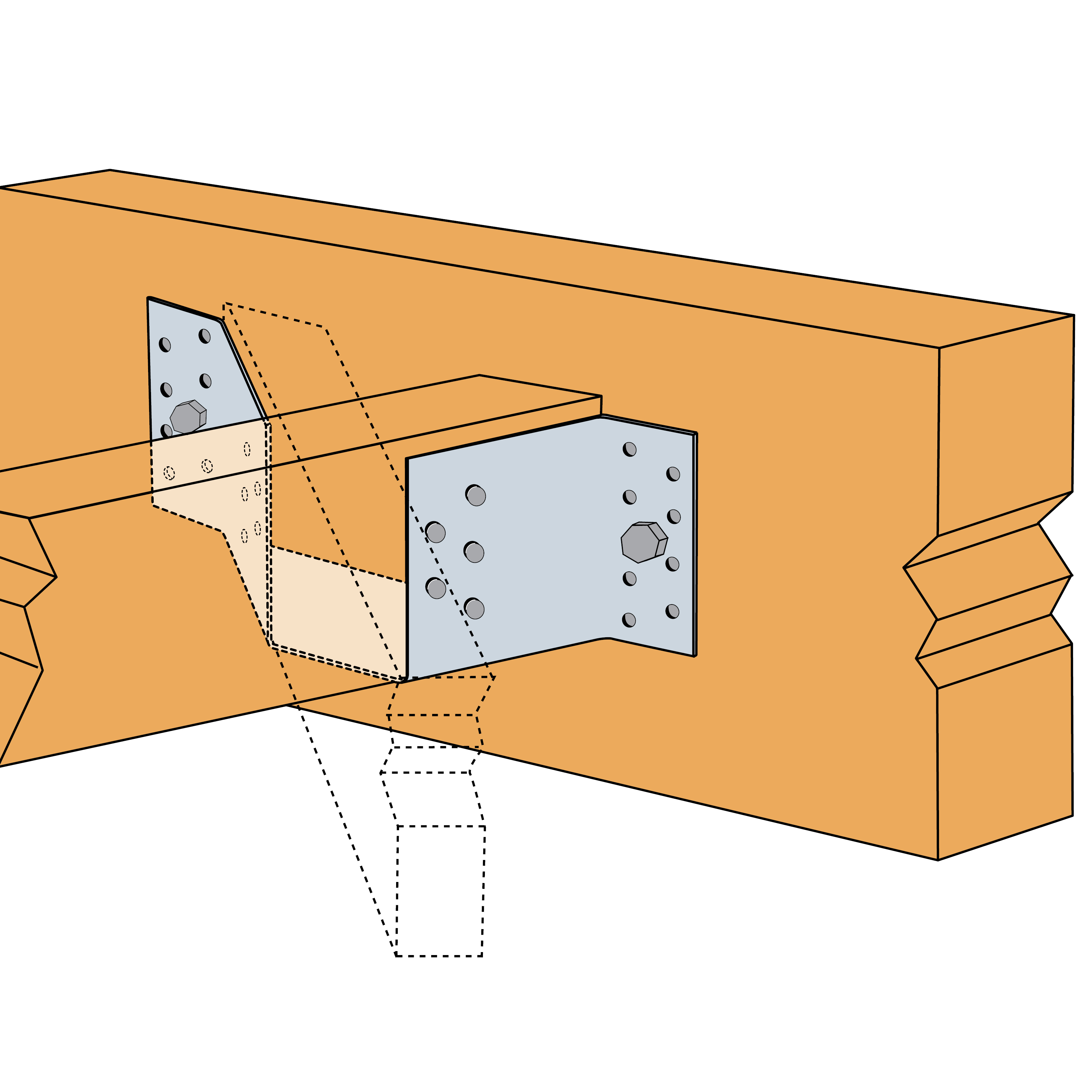

ET260 - sur bois

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Balkskon är ett bra val för sammanfogning av balkar vinklade 45° mot varandra horisontalt
  • Skruvas / spikas till timret


Applikationer

Monteras på

  • huvudbalk: massivt trä, LVL trä, limträ, betong, stål
  • sekundärbalk: massivt trä

Teknisk data

Dimensioner


Mått

Art. nr. Sekundärbalk storlek [mm] Mått [mm] Hål HB Hål SB Antal per förpackning
Bredd Höjd A B C D F t Ø5 Ø11 Ø5
Min. Max
ET2604797145679555177351.51621030

HB = huvudbalken; SB = sekundärbalken

Karakteristisk bärförmåga - Balk-balkfogningar

Art. nr. Karakteristiska Kapaciteter - Trä-Trä- Full Utspikning
Utspikning Karakteristisk bärförmåga [kN]
HB SB R1.k
- - CNA 4,0x35
ET260161010.5

HB = huvudbalken; SB = sekundärbalken

Karakteristisk bärförmåga - Trä - Betong

Art. nr. Karakteristisk Kapacitet - Trä-Betong/Stål
Utspikning Karakteristisk bärförmåga [kN]
HB SB R1.k R2,k
- Typ - Typ CNA 4,0x35 CNA4,0x35
ET2602Ø1010CNA**10.5-

HB = huvudbalken; SB = sekundärbalken

Product characteristic capacities - Timber beam to timber beam - with SSH screws

Art. nr. Produkt Kapaciteter - Trä-Trä - Med SSH skruvar
Utspikning Karakteristik bärförmåga - Trä C24 [kN]
HB SB R1.k R2.k
- Type - Type
ET260------

HB = huvudbalken; SB = sekundärbalken

Montage

Montage

Montering på huvudbalk

På trä: ​

  • Montering på trä ska utföras med CNA4,0x35 ankarspik

På stål:

  • Bultar med en diameter på 12 mm (bultdiametern får inte vara mer än högst 2 mm mindre än borrhålets diameter)

På betong:

  • Mekaniska ankare (diameter 12 mm: WA M10-78/5).
  • Kemiska ankare (diameter 12 mm: LMAS M10-110) med AT-HP ankarmassa

Installation

Använd de specificerade fästprodukterna

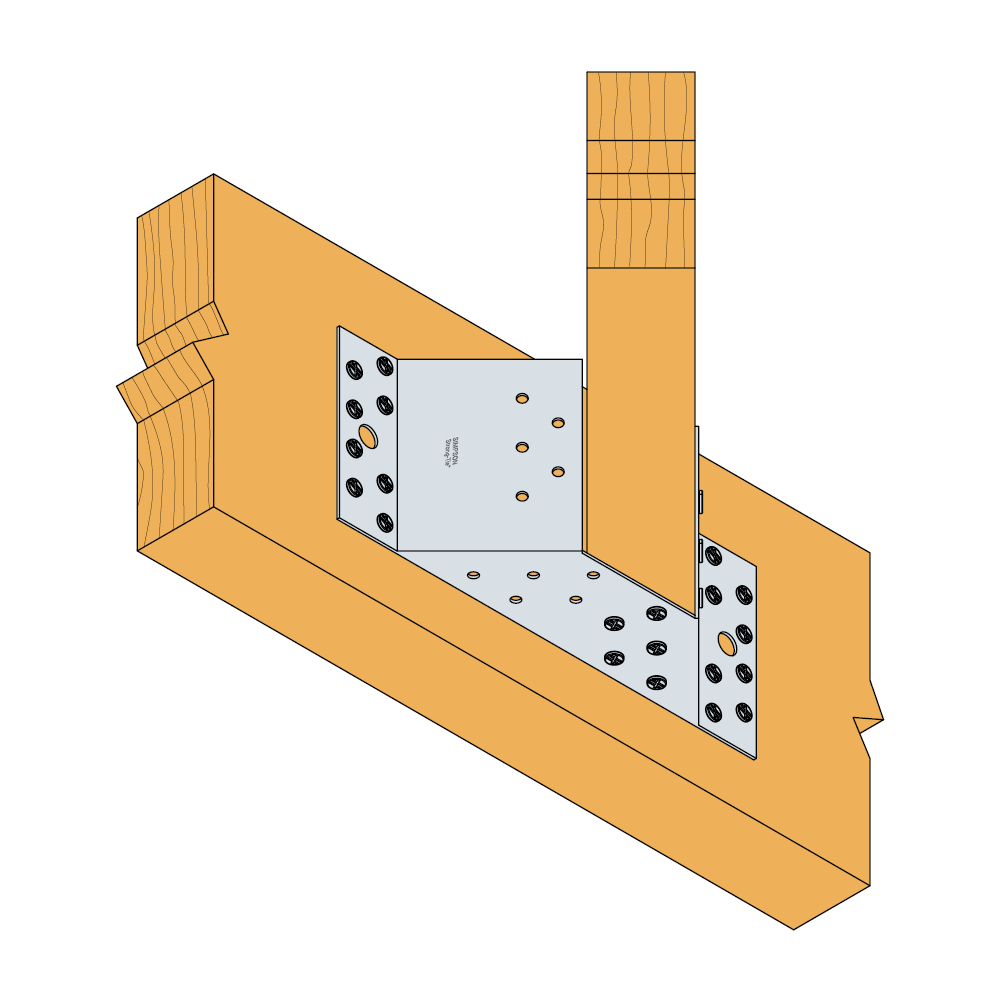

ET260 - sur bois

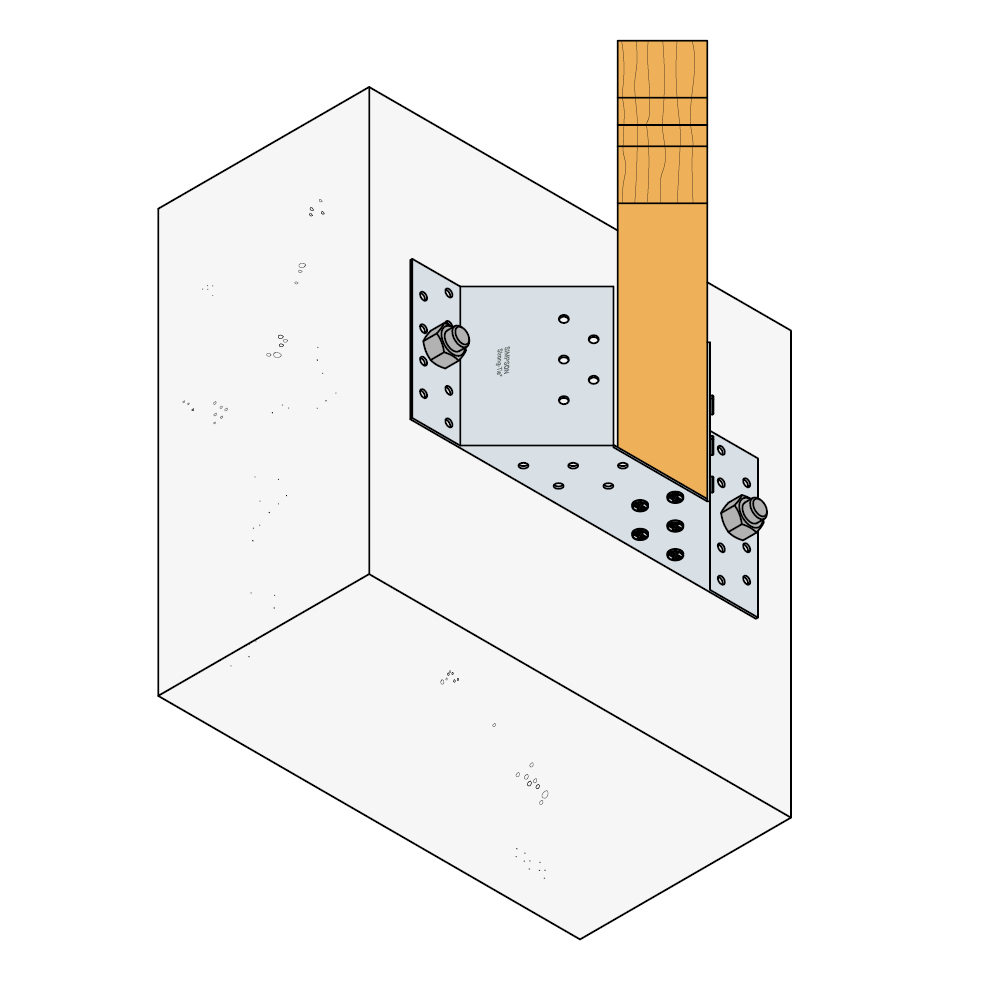

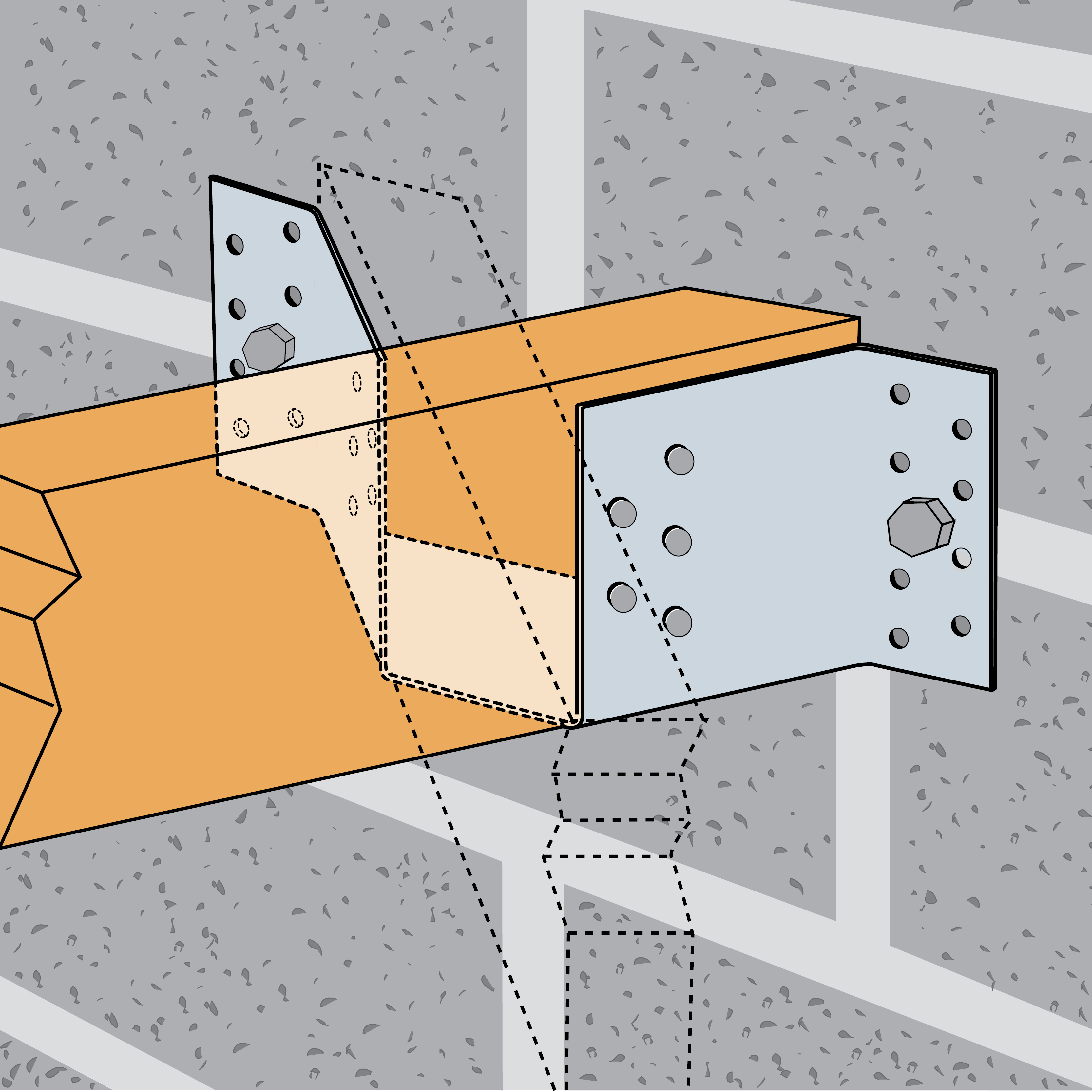

ET260 - sur béton

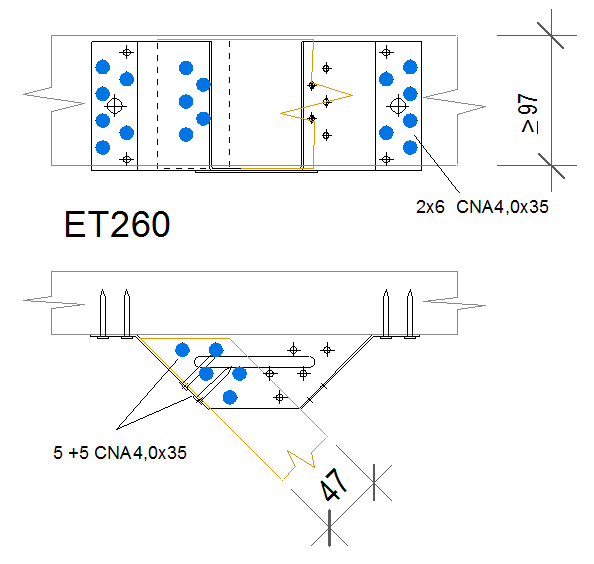

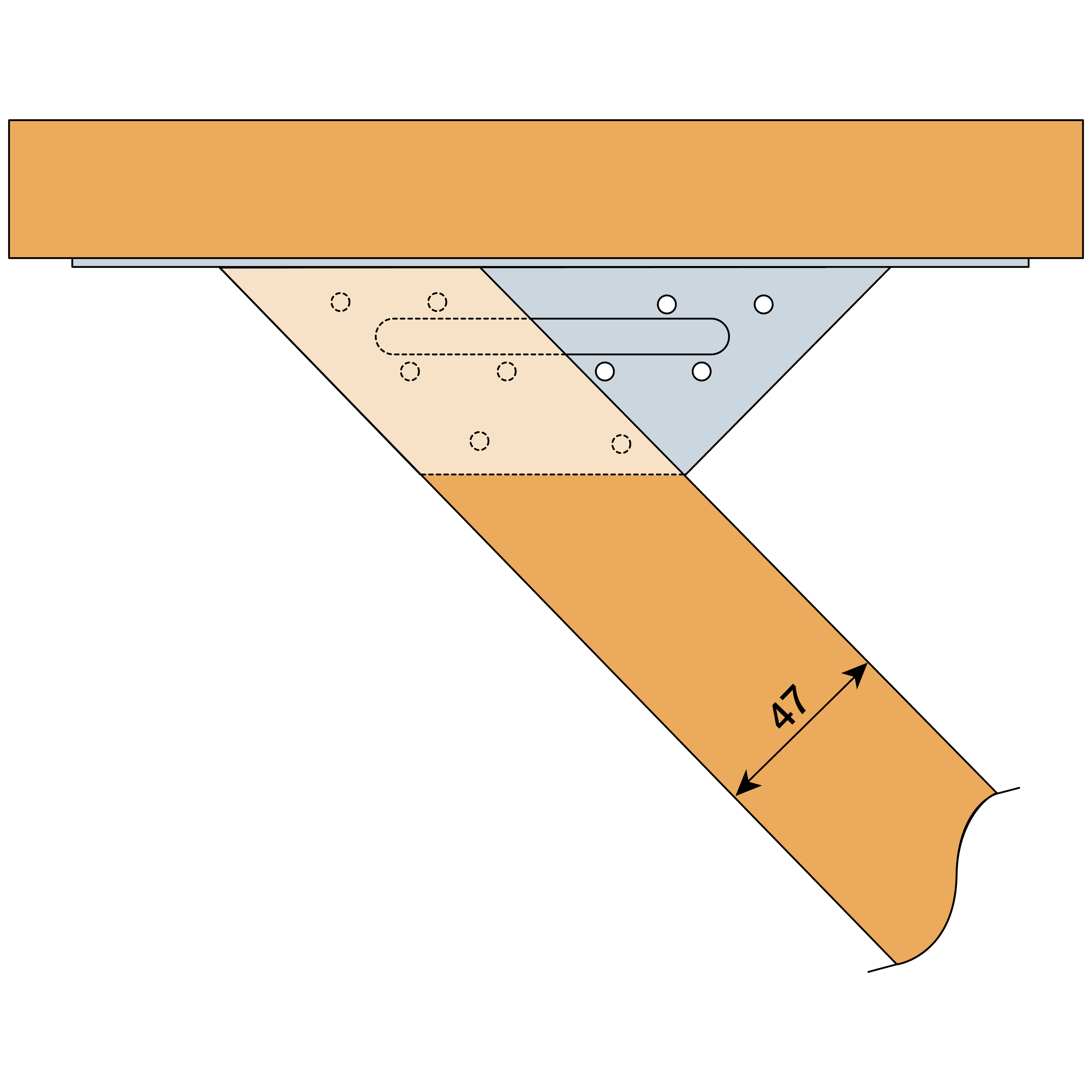

ET260 - plan de clouage du fond du sabot

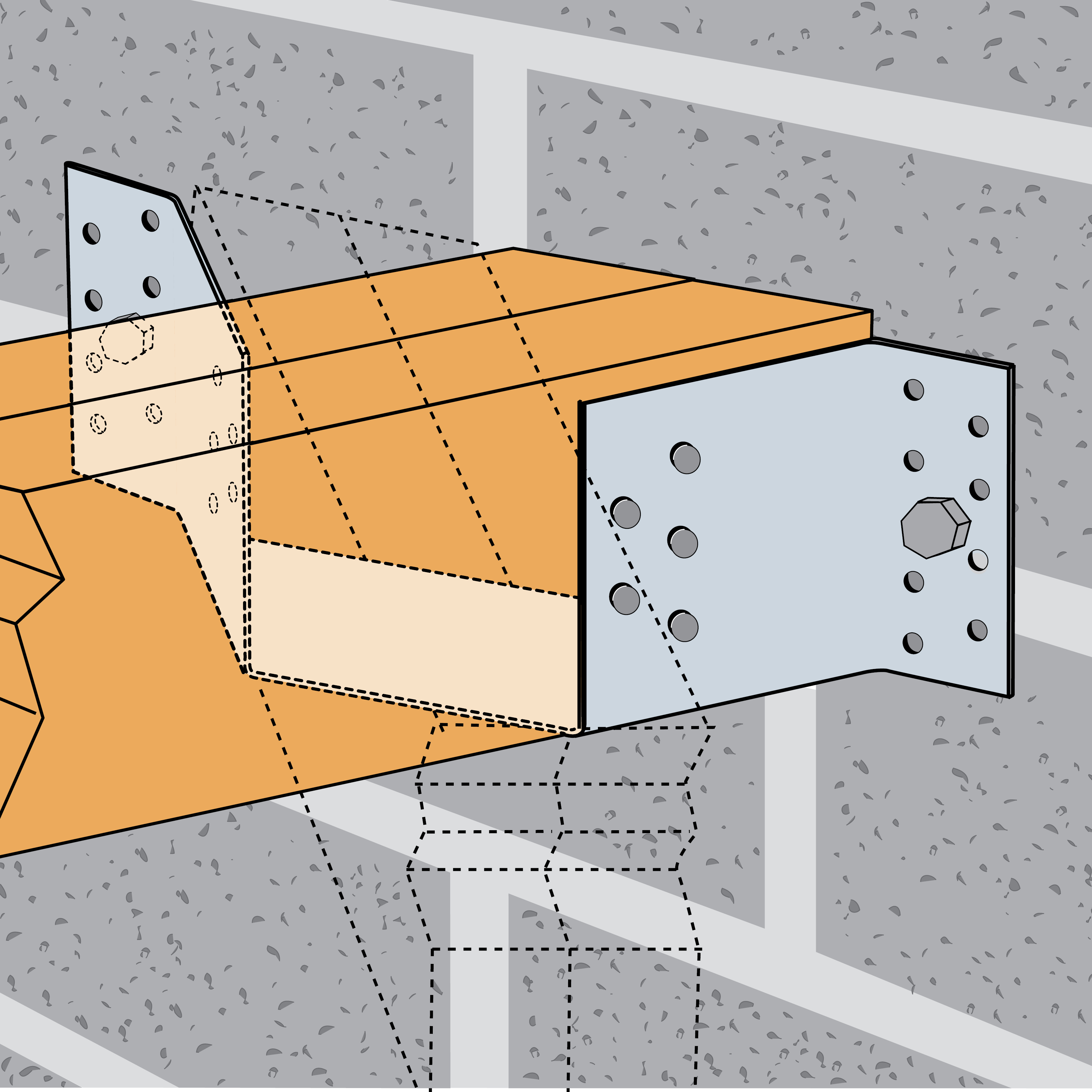

ET301 - sur béton

Certifiering

Teknisk dokumentation DoP

se-dop-e20-1072-01.pdf (97.18 KB)

European Technical Assessment (ETA)

eta-20-1072-2020-12-20.pdf (1.23 MB)

Relaterade produkter

CAD- och BIM-bibliotek

2D

ET260

3D

ET260

ZIP-paket
