HE

Balkankare

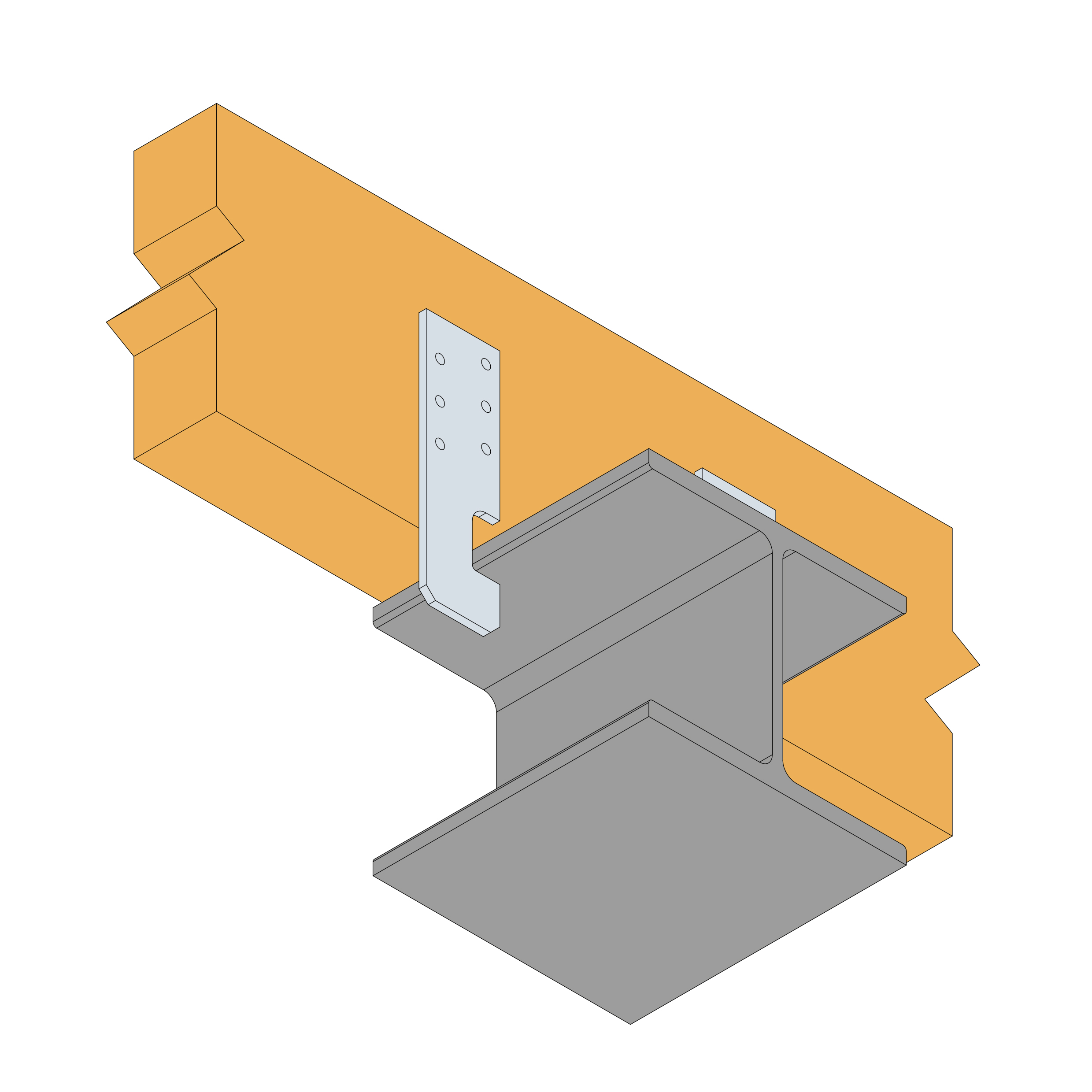

Balkankare HE används till förankring av balkar, takstol och reglar på stålbalkar. Beslagen kan också användas till upphängning av träbalkar i stålbalkar.

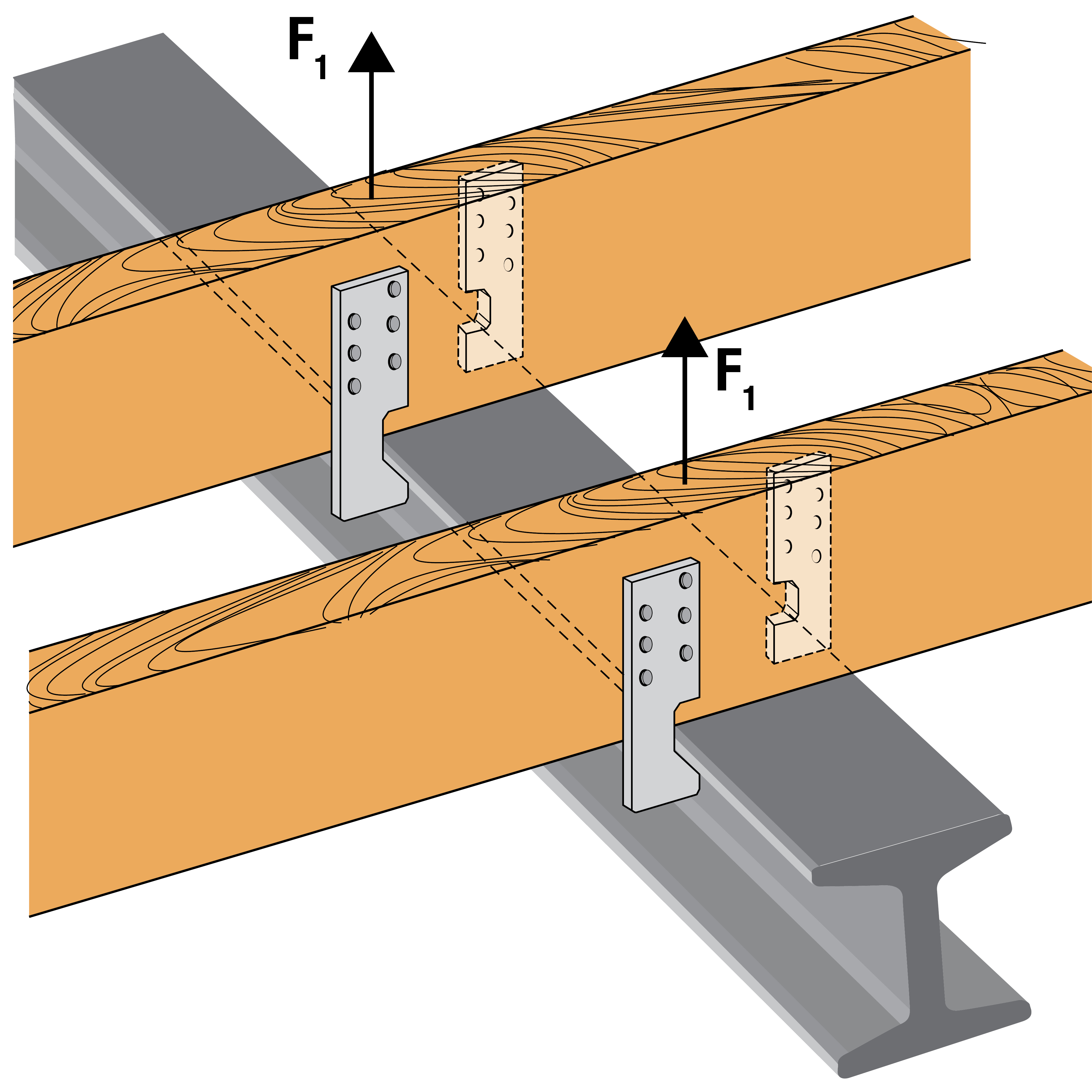

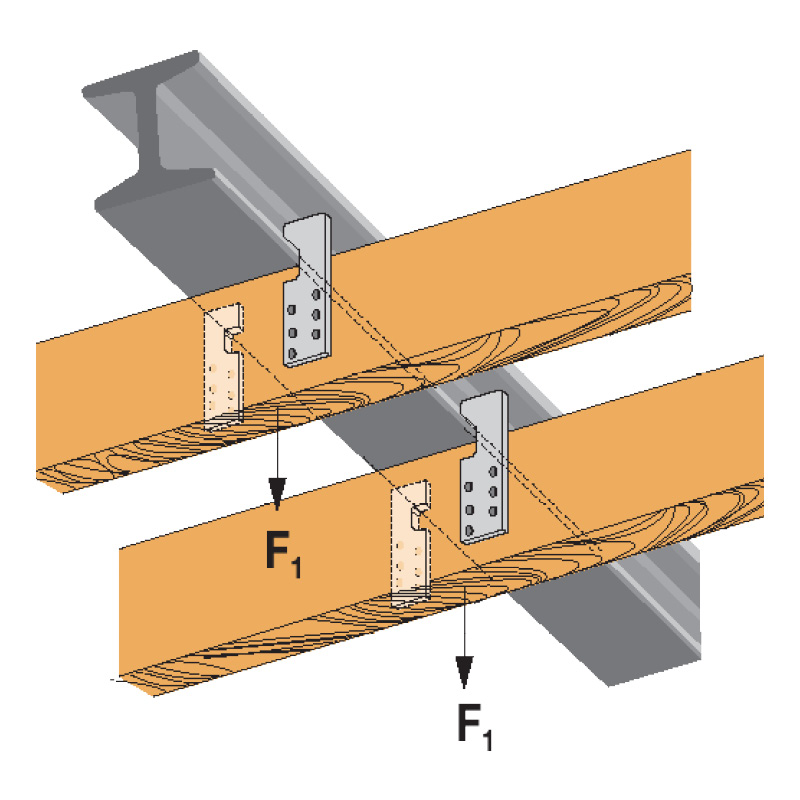

Man monterar två balkankare per fog diagonalt mot varandra. Se till att beslagen har fullt fäste på stålbalkens fläns. Det används minst 3. spikar/skruvar per beslag. Spikar/skruvar placeras tätast på stålbalken och alltid med spikar/skruvar i det översta hålet.

Tekniskt datablad
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Indoor
HE main

Produktinformation

Bilder

HE F1 load
AI situation 2

Egenskaper

Material

  • Stålkvalitet:
    Förzinkat stål S250GD + Z275 i enlighet med EN 10346
  • Rostskydd:
    275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Lätt at montera

Applikationer

Monteras på

  • Trä-stolp montering

Användningsområden

  • Används till förankring av balkar, takstolar och reglar på stålbalkar
  • Beslagen kan också användas till upphängning av träbalkar i stålbalkar

Teknisk data

Dimensioner


Dimensioner

Art. nr. Mått [mm] Hål Box Quantity
A B C D t Ø5 Antal
HE13513540301546-75
HE175175403015410275

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE135310.717
HE175310.717

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE135413.617
HE175413.617

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE135515.717
HE175515.717

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE135616.817
HE175616.817

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE175721.817

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE175823.617

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE175928.617

Bärförmågatabell (karakteristiske värden)

Art. nr. 2 beslag per fog Karakteristisk bärförmåga R1,k (kN), min av *
Antal [pr. beslag] Trä Stål
CNA4,0x40
HE1751030.717

* Karakteristisk bärförmåga R1,k per fog. R1,d är den minsta av de beräknade konstruktionsbärförmåga av trä och stål.

Montage

Montage

Fastsättning

  • För fastsättning i trä används CNA4,0xℓ ankarspik, CSA5,0xℓ beslagsskruv eller M12-bultar
  • Som min användas. 3 st. spik / skruv per. fästet. Spik / skruv placerad närmast stålbalken och alltid med spikar / skruvar i det översta hålet

Certifiering

Teknisk dokumentation DoP
