ADR
Vinkelbeslag för takstolsmontering m.m.

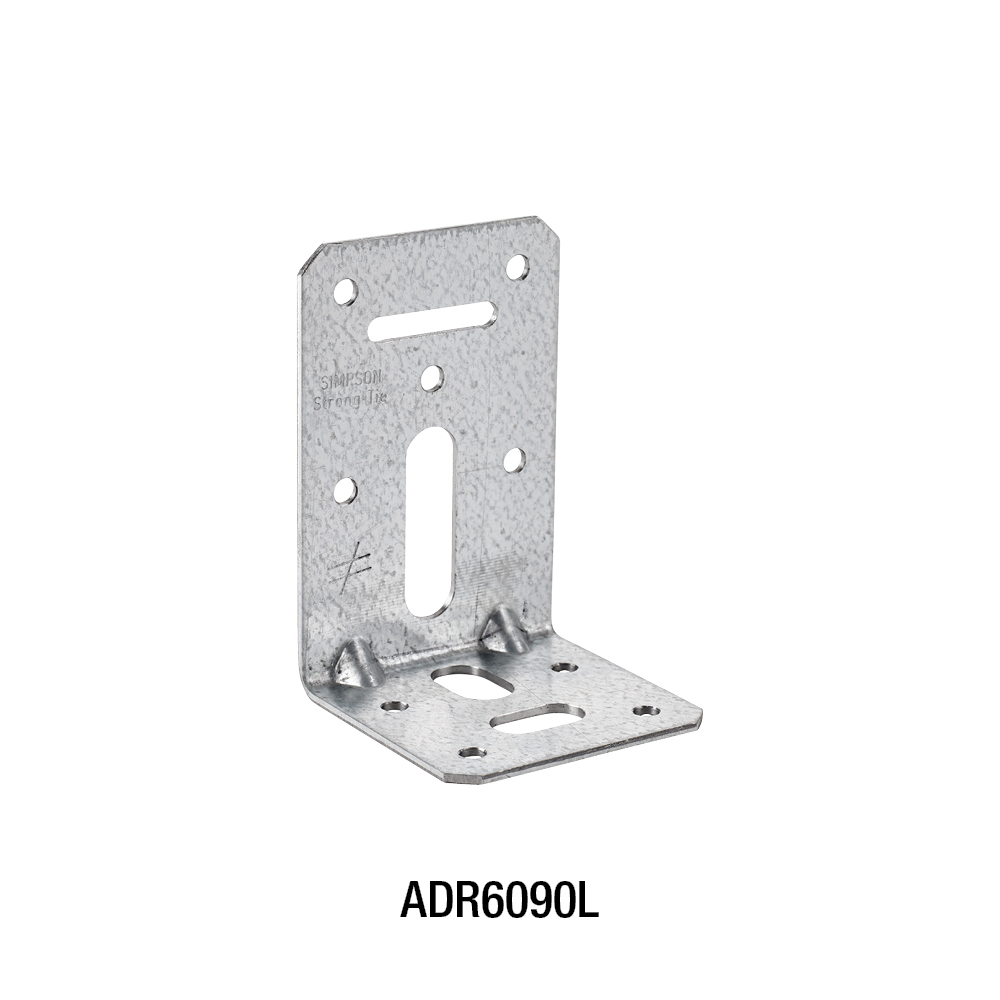

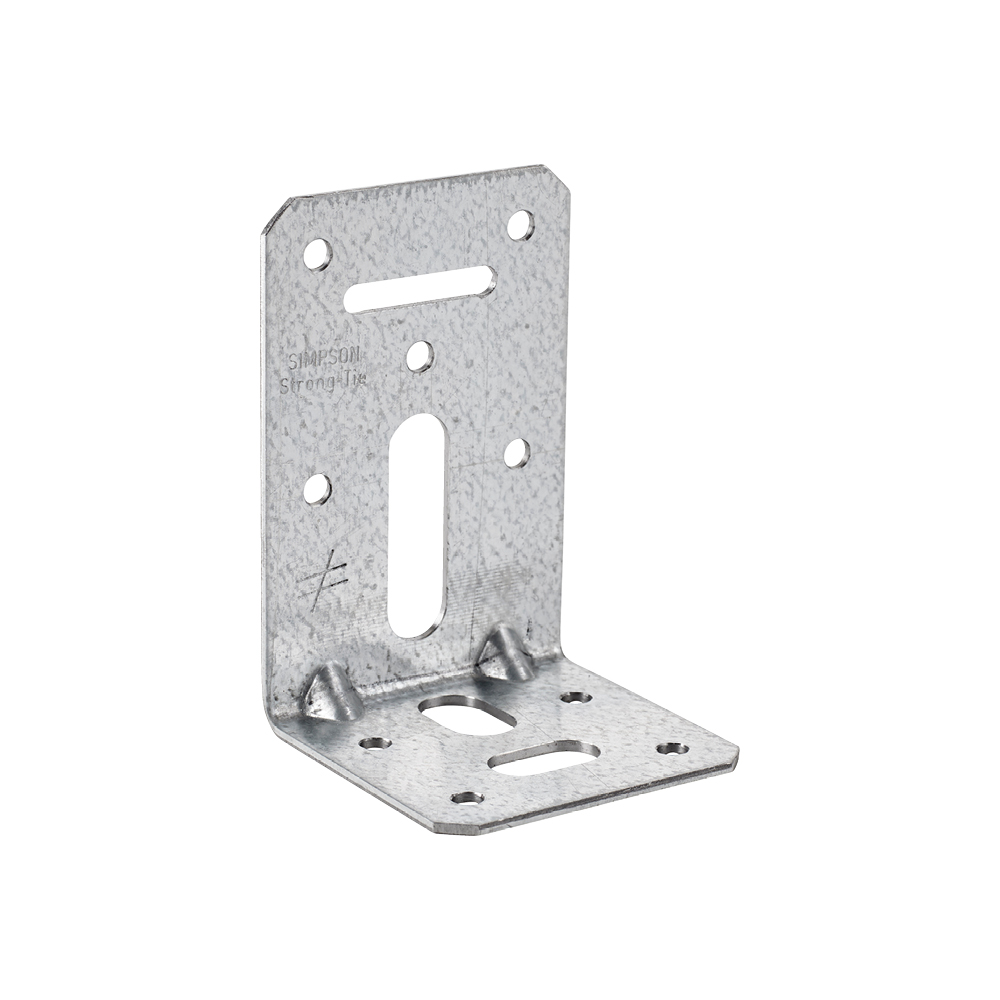

ADR familjen består av 3 vinkelbeslag, som tillsammans ger många monteringsalternativ. ADR6090L är t.ex. lämplig till att fästa takstolskonstruktioner på takfotsbrädan då de ovala hålen i den vertikala fliken gör det möjligt för takstolarna att ta upp de av fukt årstidsbestämda rörelserna. ADR6035 kan användas till att fästa vinddragband i sockeln.
CE-märkt
Tekniskt avtal
Användningsklass 2
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Hål, flik A | Hål, flik B | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø10x27 | Ø5x30 | Ø12x40 | Ø5 | Ø12 | Ø12x20 | Ø10,5x20 | Ø10,5x40 | |
| ADR6035 | 60 | 37 | 60 | 2.5 | - | 1 | - | - | 5 | 1 | - | - | - |
| ADR6090L | 90 | 60 | 60 | 2 | 5 | - | 1 | 1 | 4 | - | 1 | 1 | - |
* För närvarande ingen ETA / CE-märkning
Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning
| Art. nr. | Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning | |||
|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | |||
| Flik A | Flik B | R1.k | ||
| - | - | CNA4.0x40 | CNA4.0x60 | |
| ADR6090L | 3 | 2 | 2.6 / kmod^0.3 | min [3.6/kmod^0.3 ; 3.0/kmod] |
kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör. Om åsen är förhindrad att rotera, blir bärförmågorna i en fog med bara ett vinkelbeslag hälften av tabellvärdet. Om åsen kan rotera, se ETA på vår hemsida www.strongtie.se
Bekräftelse:
Vid sammanslagning av verkan måste det påvisas:
Karakteristisk bärförmåga - Balk-betong fogningar
| Art. nr. | Karakteristisk bärförmåga - Balk-betong fogningar | |||||
|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | |||||
| Flik A | Flik B | R1.k | ||||
| - | Typ | - | Typ | CNA4.0x40 | CNA4.0x60 | |
| ADR6090L | 5 | CNA | 1 | M10* | min [15.5 ; 9.9/kmod] | 9.9 / kmod |
* Bultar, t.ex. WA, BoAX II eller liknande, dessa måste undersökas separat.
** R1,k är bestemt för excentricitet f = 20 mm
Exempel:
Ett vinkelbeslag ADR6090 i fog mellan balk och betong, lastgrupp: Korttid; kmod = 0,9
Last: F1,d = 0,9 kN verkande med excentricitet f = 15 mm. Då excentriciteten f skiljer sig från den som används i tabellen, ska bärförmågan finnas i ETA.
R1,d = min. ((86,5 / (15+22) / 1,3 = 1,8); (35 / (15+8) / 1,3 = 1,2))
= 1,1 kN > 0,9 kN » OK
Eftervisning
Vid sammanslagning av verkan måste det påvisas:
