AJ
Vinkelbeslag

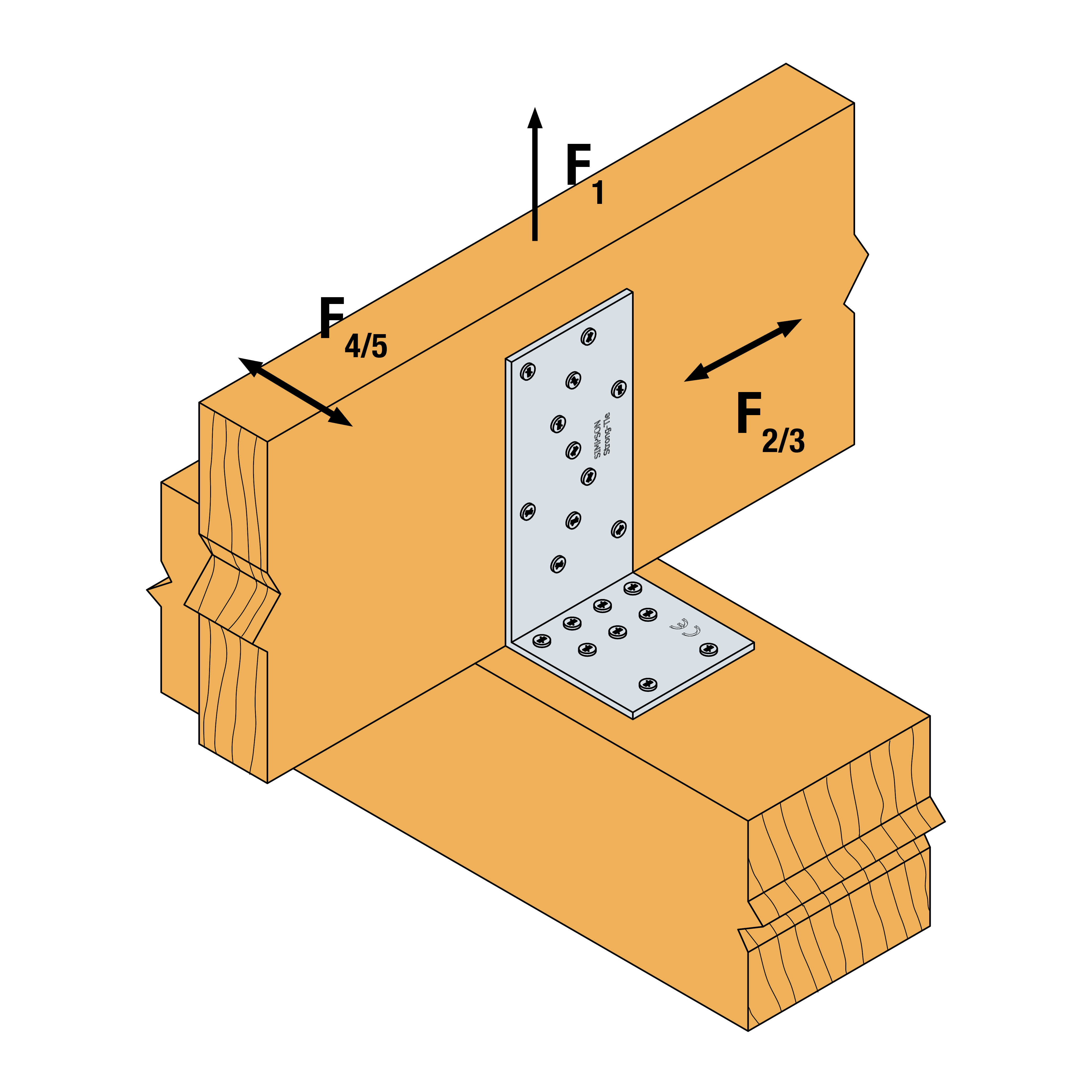

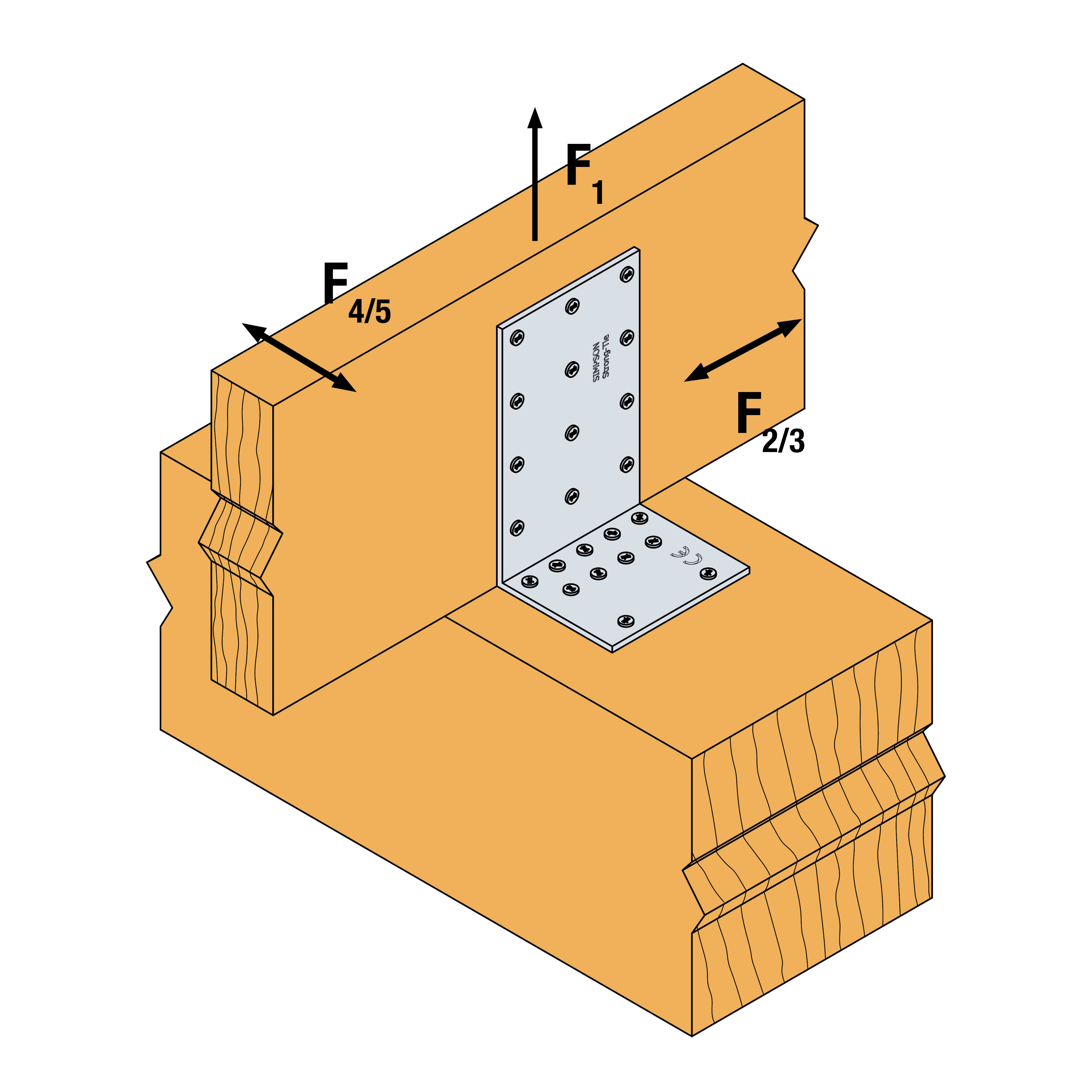

AJ-vinkelbeslag används till balk-balkfogar m.m. i träbärverk, där det ställs stora krav på bärförmågan.
CE-märkt
Tekniskt avtal
Användningsklass 2
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | Mått [mm] | Hål, flik A | Hål, flik B | Antal per förp. | |||
|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Antal | ||
| AJ60416 | 164 | 84 | 60 | 4 | 8 | 7 | 50 |
| AJ80416 | 164 | 84 | 80 | 4 | 11 | 9 | 25 |
| AJ99416 | 164 | 84 | 100 | 4 | 12 | 11 | 25 |
Karakteristisk bärförmåga
| Art. nr. | Sammanfogningen | Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN] | |||||
|---|---|---|---|---|---|---|---|
| Flik A | Flik B | R1,k | R2/3,k | R4/5,k * | |||
| - | Typ | - | Typ | ||||
| AJ60416 | 8 | CNA4.0x40 | 7 | CNA4.0x60 | 11.1/kmod^0.2 | 7.8 | 4.1/kmod^0.25 |
| AJ80416 | 11 | CNA4.0x40 | 9 | CNA4.0x60 | 15.3/kmod^0.2 | 10 | 5.5/kmod^0.25 |
| AJ99416 | 12 | CNA4.0x40 | 11 | CNA4.0x60 | 19.3/kmod^0.1 | 13 | 7.1/kmod^0.25 |
* Bestämt for balkbredd b = 75 mm och excentricitet e = 130 mm. För andra värden av b och e, se ETA på vår hemsida www.strongtie.se
kmod är modifikationsfaktorn for den lastgrupp som den sökta bärförmågan tillhör.
** Utspikning: Full utspikning med CNA4,0x40 kamspik i den lodräta fliken och CNA4,0x60 ankarspik i den vagrata fliken. Om åsen ar forhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med ett vinkelbeslag hälften av tabellvärdet. Om åsen kan rotera, se ETA på vår hemsida www.strongtie.se
Exempel:
2 vinkelbeslag AJ99416 i en balk-balkfog, lastgrupp: Mellanlång; kmod = 0,8.
Åsens bredd b = 100 mm. Full utspikning med 12 st. CNA4,0x40 ankarspik i den
lodräta fliken och 11 st. CNA4,0x60 ankarspik i den vågräta fliken.
Laster: F1,d = 6,7 kN och F5,d = 1,8 kN verkande e = 160 mm över balken.
Då åsens bredd b och avståndet e skiljer sig från värdena, finns bärförmågan i ETA.
R1,d = tabelværdi x kmod / γM = (19,3 / 0,80,1) x 0,8 / 1,3 = 12.1 kN
R5,d = min. ((7,93 x 100 + 174) / (160-4) / 1,3 = 4,8); (10,9 / 1,3 = 8,4)) = 4,6 kN
