UNI
Universalbeslag
Universalbeslagen används i balk-balkfogar. När man använder två beslag per fog ska de placeras diagonalt ovanför varandra. Beslagen framställs i höger- och vänsterutgåvor och säljs satsvis.
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | Mått [mm] | Hål | Min. trähöjd [mm] | Antal per förpackning | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø | Antal | |||
| UNI96L | 96 | 34 | 35 | 46 | 2 | 4 | 3 + 3 + 2 | 58 | 50 |
| UNI100L | 100 | 52.5 | 62.5 | 47.5 | 2.5 | 5 | 5 + 3 + 3 | 63 | 50 |
| UNI130L | 130 | 61.5 | 62.5 | 58 | 2.5 | 5 | 8 + 5 + 5 | 82 | 25 |
| UNI190L | 192 | 49.5 | 49.5 | 96 | 2 | 5 | 7 + 6 + 1 | 108 | 50 |
| UNI96R | 96 | 34 | 35 | 46 | 2 | 4 | 3 + 3 + 2 | 58 | 50 |
| UNI100R | 100 | 52.5 | 62.5 | 47.5 | 2.5 | 5 | 5 + 3 + 3 | 63 | 50 |
| UNI130R | 130 | 61.5 | 62.5 | 58 | 2.5 | 5 | 8 + 5 + 5 | 82 | 25 |
| UNI190R | 192 | 49.5 | 49.5 | 96 | 2 | 5 | 7 + 6 + 1 | 108 | 50 |
Bärförmågatabell (karakteristiske värden) - maximal utspikning

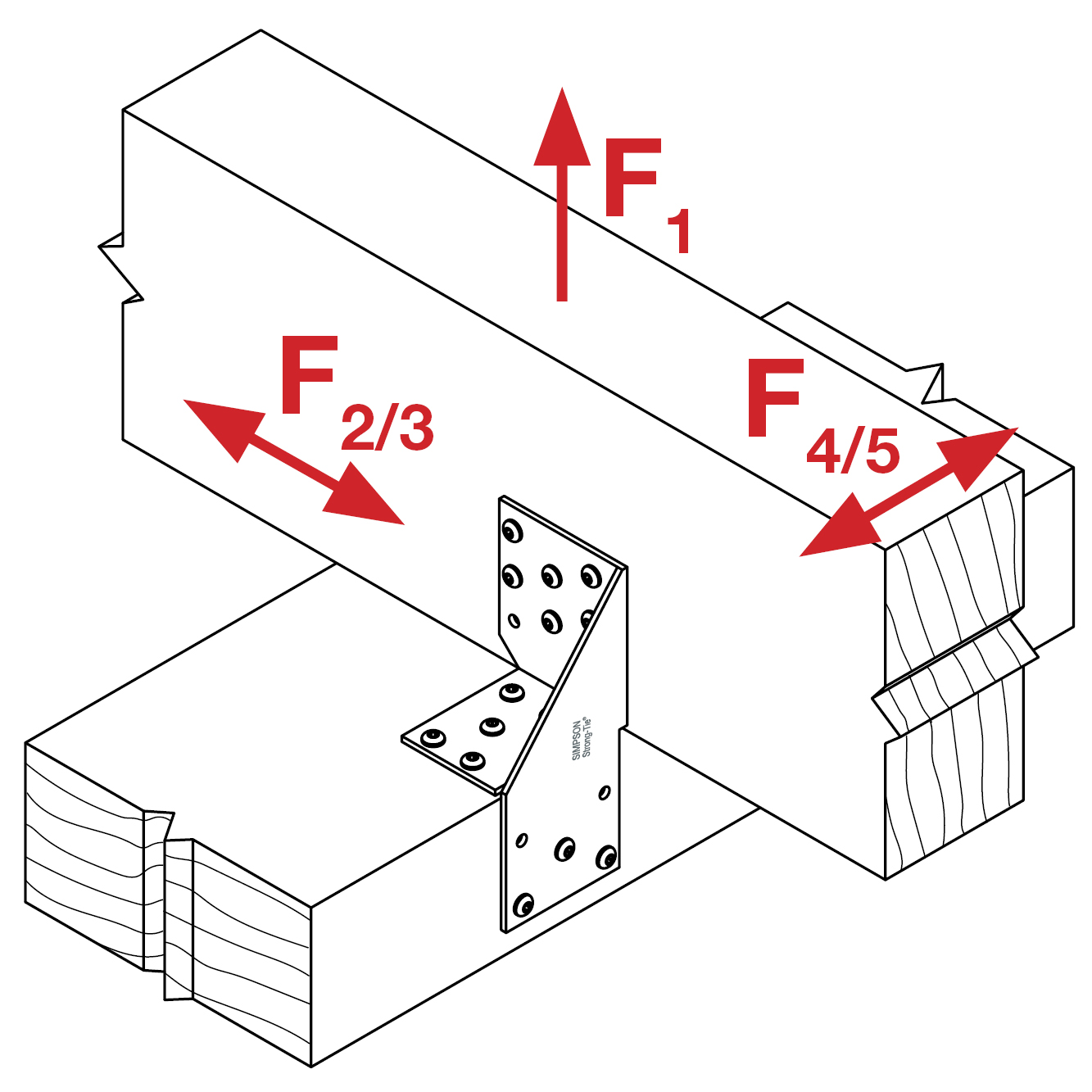

| Art. nr. | Sammanfogningen | Karakteristisk bärförmåga, 2 beslag per fog diagonalt | ||
|---|---|---|---|---|
| Typ | R1,k | R2,k=R3,k | R4,k=R5,k | |
| UNI190R | CNA4,0x40 | 7.9 | 4.5 | Min. 4.3; 3.9(b+7)/e |
Bärförmågatabell (karakteristiske värden) - minimal utspikning
| Art. nr. | Sammanfogningen | Karakteristisk bärförmåga, 2 beslag per fog diagonalt | ||
|---|---|---|---|---|
| Typ | R1,k | R2,k=R3,k | R4,k=R5,k | |
| UNI96L | CNA3,1x40 | 3.4 | 1.9 | Min. 3.9; 2.2(b+10)/e |
| UNI100L | CNA4,0X40 | 5.8 | 4.7 | Min. 7.3; 2.9(b+16)/e |
| UNI130L | CNA4,0X40 | 10.8 | 7.9 | Min. 7.9; 5.4(b+21)/e |
| UNI190L | CNA4,0x40 | 16 | 5.4 | Min. 5.8; 7.4(b+7)/e |
| UNI96R | CNA3,1x40 | 3.4 | 1.9 | Min. 3.9; 2.2(b+10)/e |
| UNI100R | CNA4,0X40 | 5.8 | 4.7 | Min. 7.3; 2.9(b+16)/e |
| UNI130R | CNA4,0X40 | 10.8 | 7.9 | Min. 7.9; 5.4(b+21)/e |
| UNI190R | CNA4,0x40 | 16 | 5.4 | Min. 5.8; 7.4(b+7)/e |
e och b insätts i mm.
Om åsen är forhindrad att rotera, är bärförmågan Ri,k i en fog med bara ett beslag hälften av bärförmågan i en fog med två beslag. Om åsen kan rotera kan bärförmågan för UNI190 beräknas, se ETA på vår hemsida www.strongtie.se.
Når två UNI190-beslag placeras på var sin sida av nocken och mittemot varandra (inte diagonalt) kan bärförmågan för varje beslag i denna kombination slås upp i ETA under 1 beslag per fog. Bärförmågan för F, fås fram genom att sätt f till noll. Bärförmågan för F2 och F3 är oändrade. För F4 och F5 används det minsta värdet av F4 eller F5.

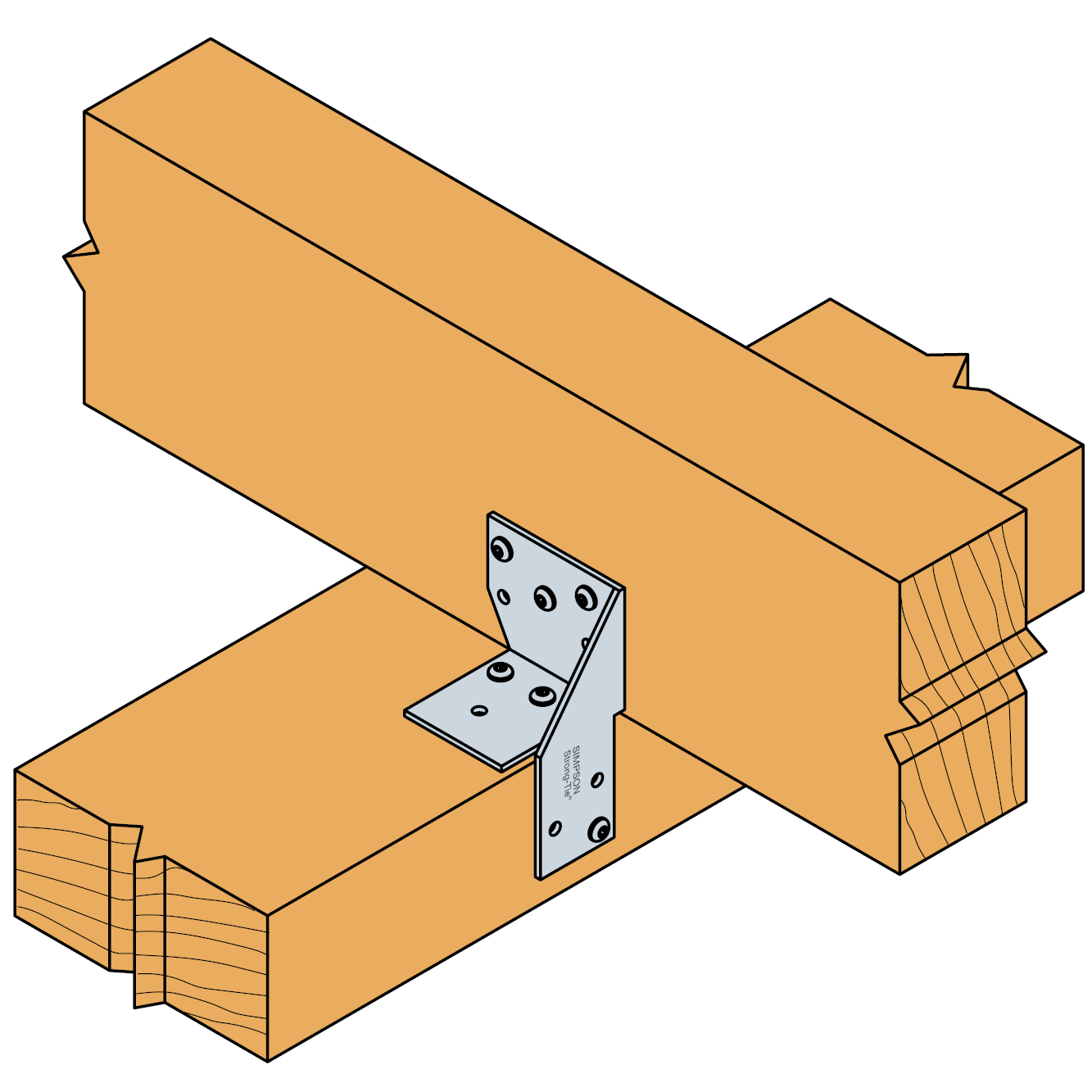

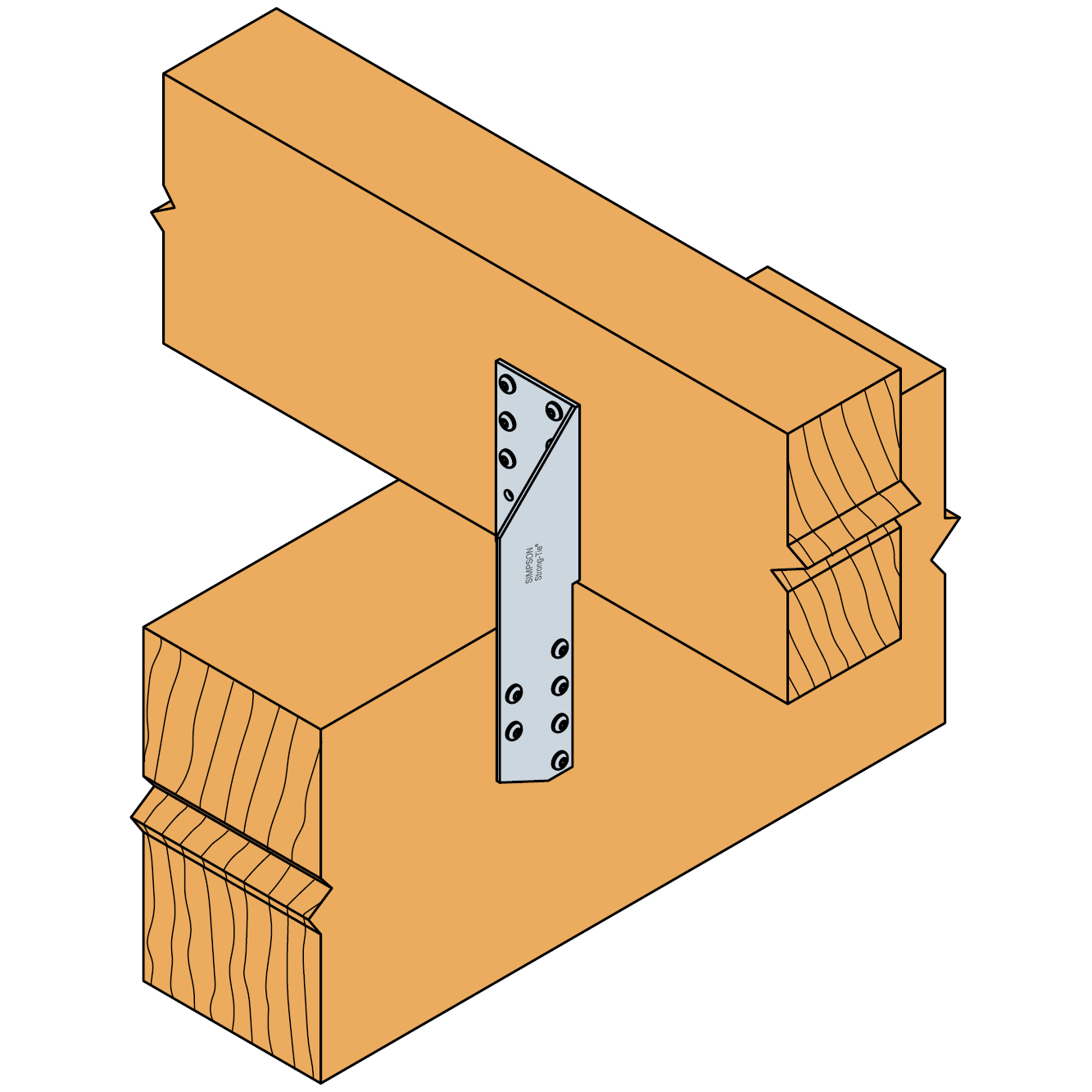

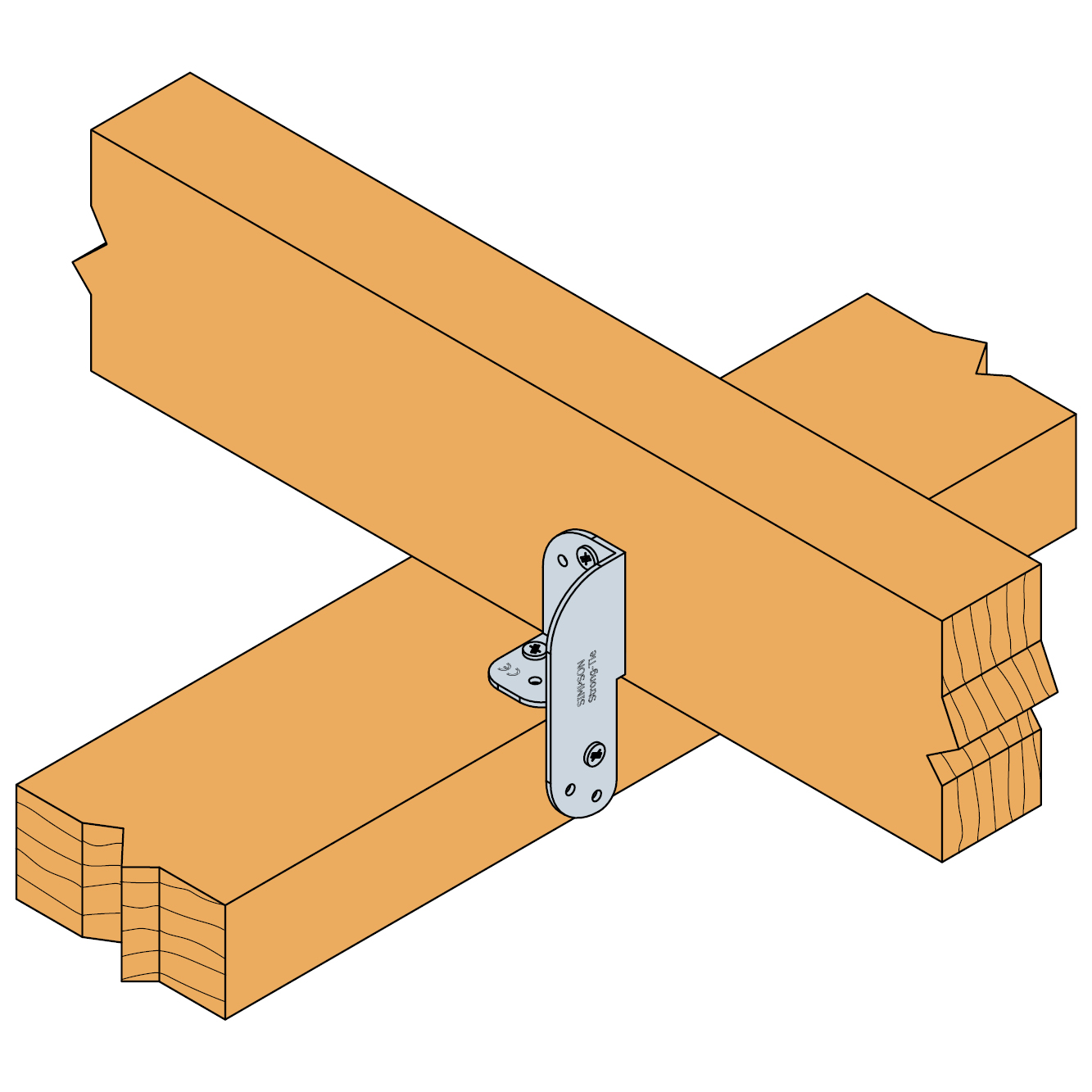

Montage
Montage
