Stolpsko

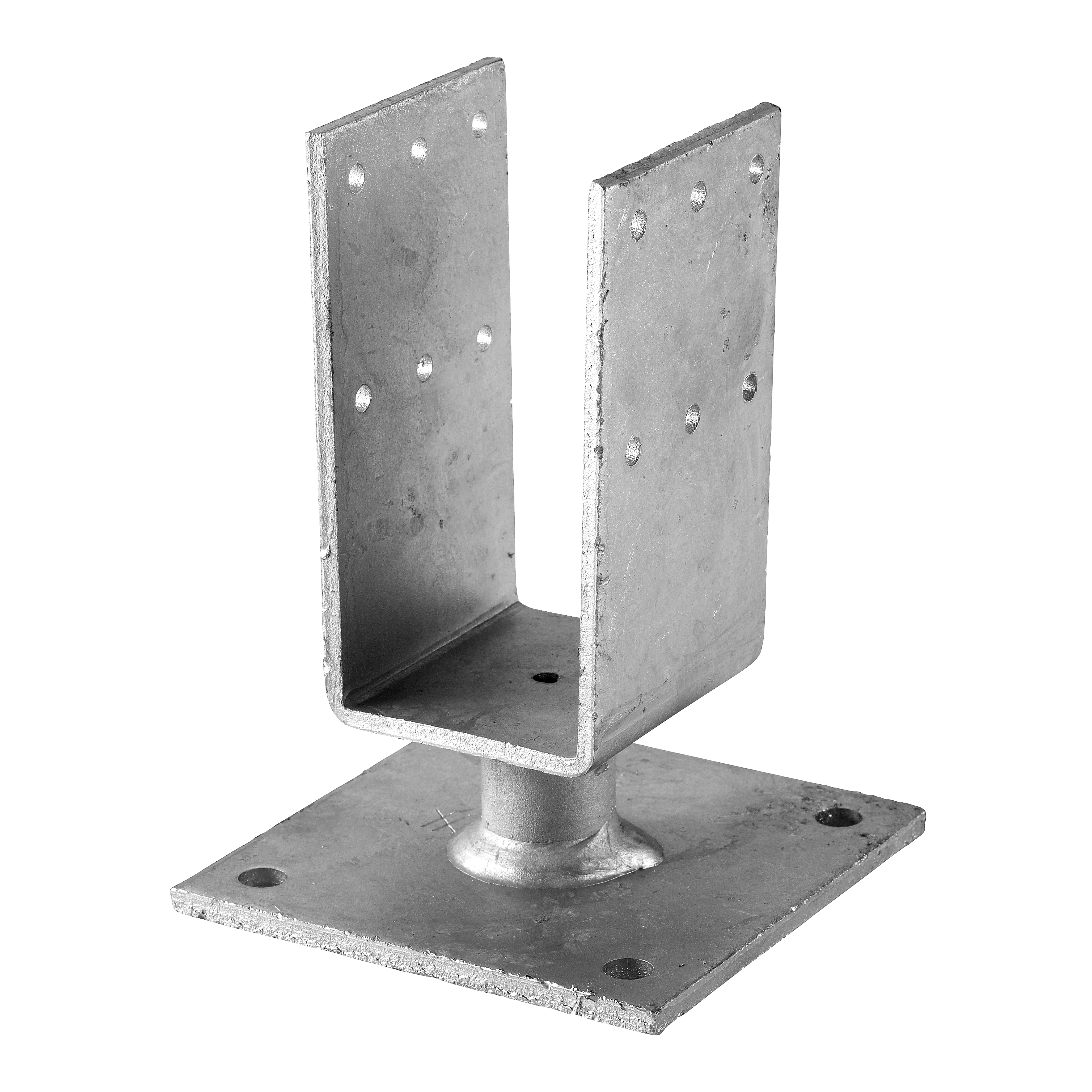

Beslaget består av en 4 mm tjock U-format stålplåt med Ø5 mm hål och en 5 mm tjock, kvadratiskt stålplatta med Ø9 mm hål. Mellan dessa delar har en Ø24 mm rundstång svetsats fast. Beslaget har varmförzinkats efter bearbetning.
För icke bärande konstruktioner
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Dimensioner [mm] | Övre delens hål | Hål i bottenplattan | Antal per förpackning | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø9 | ||
| PTB48G | 48 | 60 | 106 | 100 | 100 | 30 | 24 | 4 | 5 | 12 | 4 | 10 |
