CSA-T
Quik Drive® beslagsskruvar

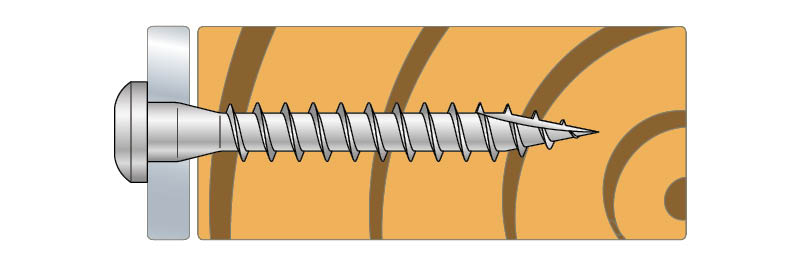

CSA beslagsskruvar i band har utvecklats för att underlätta montering av byggnadsbeslag på trä. Det koniska huvudet ger full kontakt med beslaget vilket ökar kraftöverföringen. Det resulterar i en fast sammanfogning med större tvärlastbärförmåga jämfört med standardskruvar. Torxspåret ser till att kruven sitter fast i bitsen medan den dras åt.
CE-märkt
Tekniskt avtal
Användningsklass 2
Elgalvaniserat stål
Indoor
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Produkt dimensioner och kapaciteter
| Art. nr. | Dimensioner [mm] | Maxhastighet [r/min] | Karakteristisk bärförmåga [kN] | ||
|---|---|---|---|---|---|
| d | L | Rlat,k [kN] | Rax.k | ||
| CSA5.0X35T | 4.85 | 35 | 2500 | 2 | 2.11 |
| CSA5.0X40T | 4.85 | 40 | 2500 | 2.3 | 2.47 |
| CSA5.0X50T | 4.85 | 50 | 2500 | 2.6 | 3.2 |
Kapaciteter anges för 2 mm stålplåttjocklek och C24 virke. För att fastställa kapaciteter för andra stålplåtstjocklekar och/eller träkvaliteter, se ETA-04/0013.
