ACFET

Konsolbeslag för montering av lättare väggelement

ACFET vinkelbeslag används för montering av lätta väggsektioner på betongunderlag. Beslagen placeras upptill på de lätta väggsektionerna för montering på betong-, lättklinker eller lättbetongväggar. Vid fastsättning på betongelement används ACFET200 vinkelbeslag och vid element av lättklinkerbetong används ACFET200PP vinkelbeslag.

Tekniskt datablad

CE-märkt

Användningsklass 2

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Applikationer

Monteras på

Trä-betong fogningar

Användningsområden

Används upptill på lätta väggsektioner för montering på betongunderlag eller väggar av lättklinker resp. Lättbetong

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]				Hål, flik A	Hål, flik B	Antal per förpackning
Art. nr.	A	B	C	t	Ø12	Ø5	Antal per förpackning

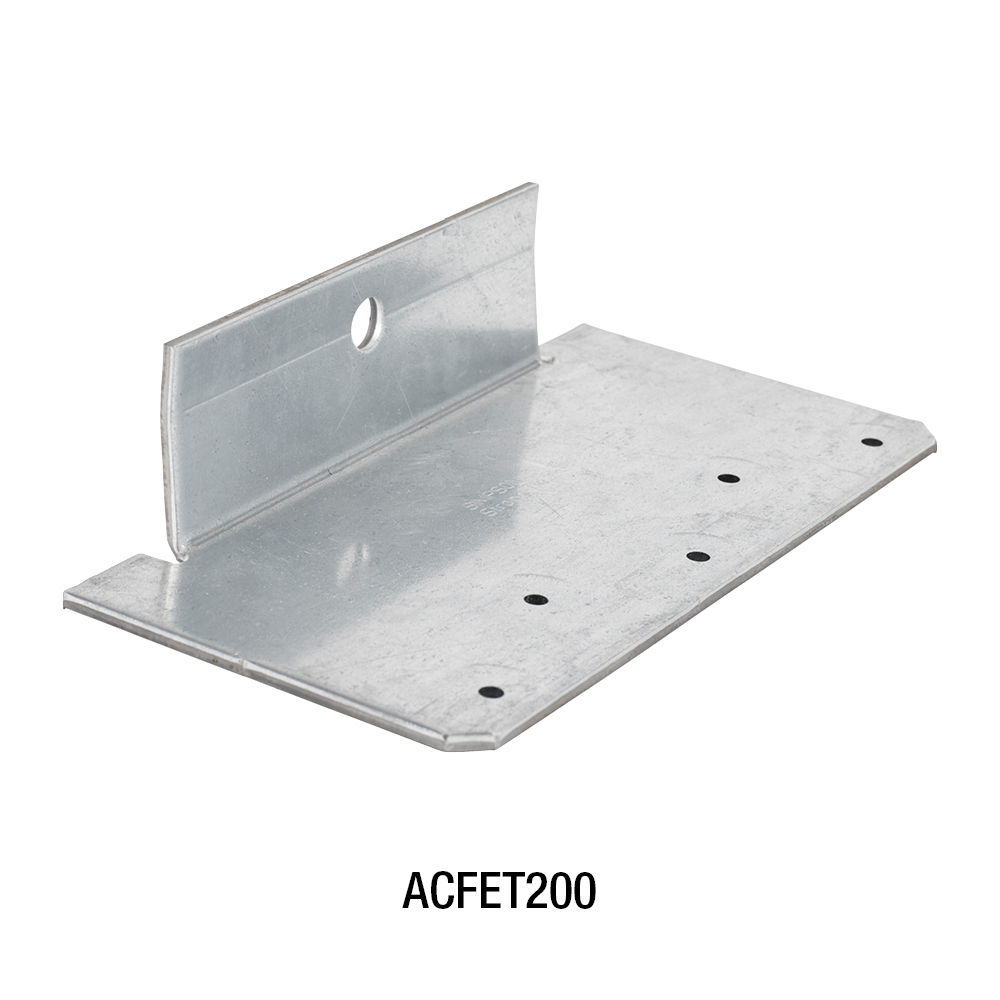

ACFET200	49	100	200	4	1	5	10

Bärförmågatabell (karakteristiska värden)

Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar - 1 vinkelbeslag per fog
	Utspikning		Karakteristisk bärförmåga [kN]	Nedböjning [mm]
	-	Typ	Karakteristisk bärförmåga [kN]	Nedböjning [mm]
ACFET200	1	M10*	Gk = 185 kNmm / (e-5 mm)	uinit = Gk x (e-5)² / 2400

1) Betongskruv/bult belastas av följande laster:

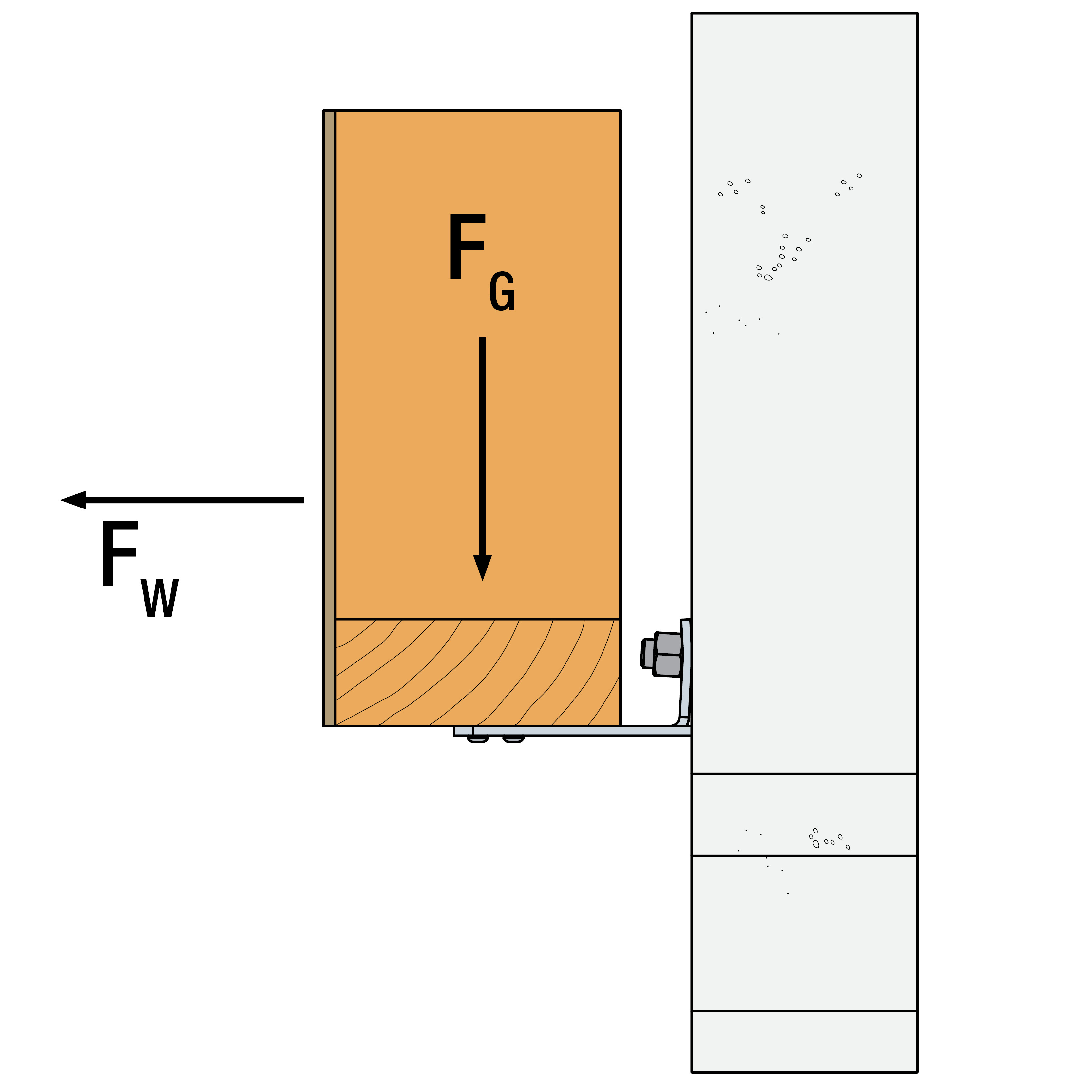

Förskjutning: F_v,k = G_k och en dragbelastning: F_ax,k = G_k x e/30

Montage

Fastsättning

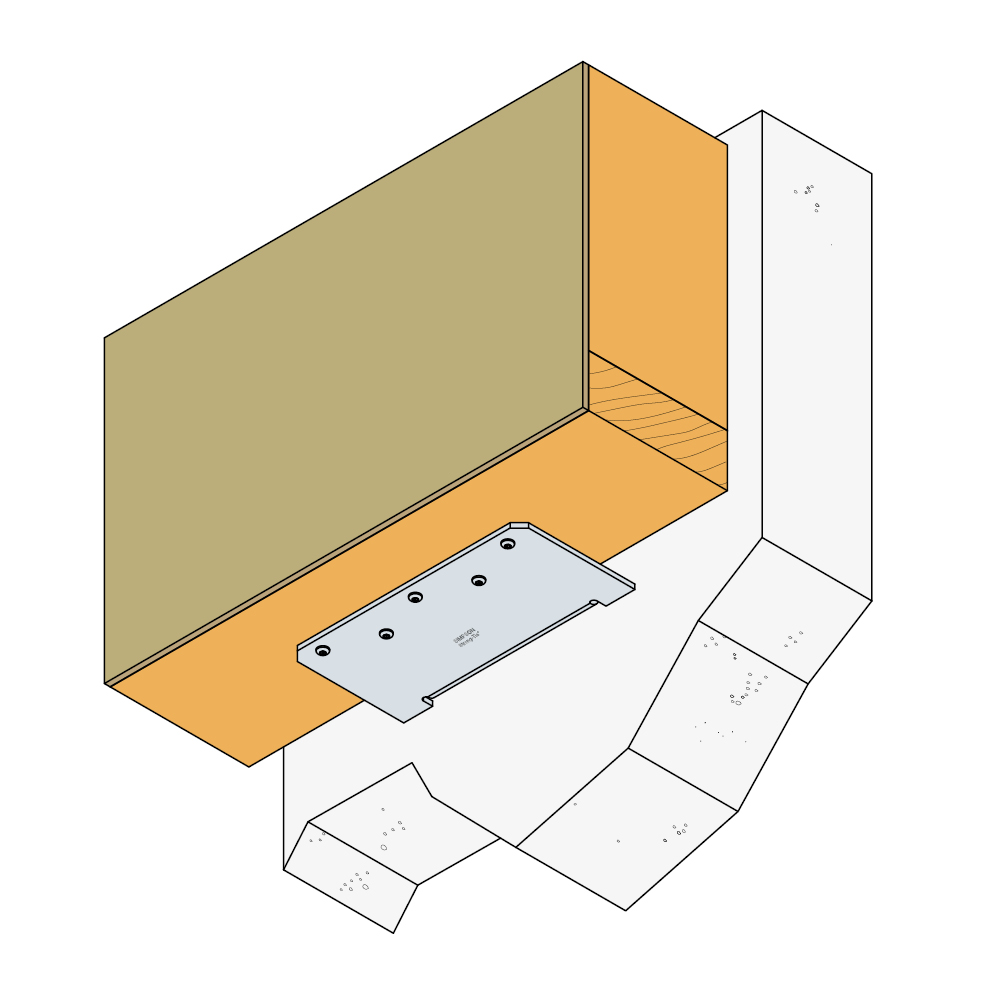

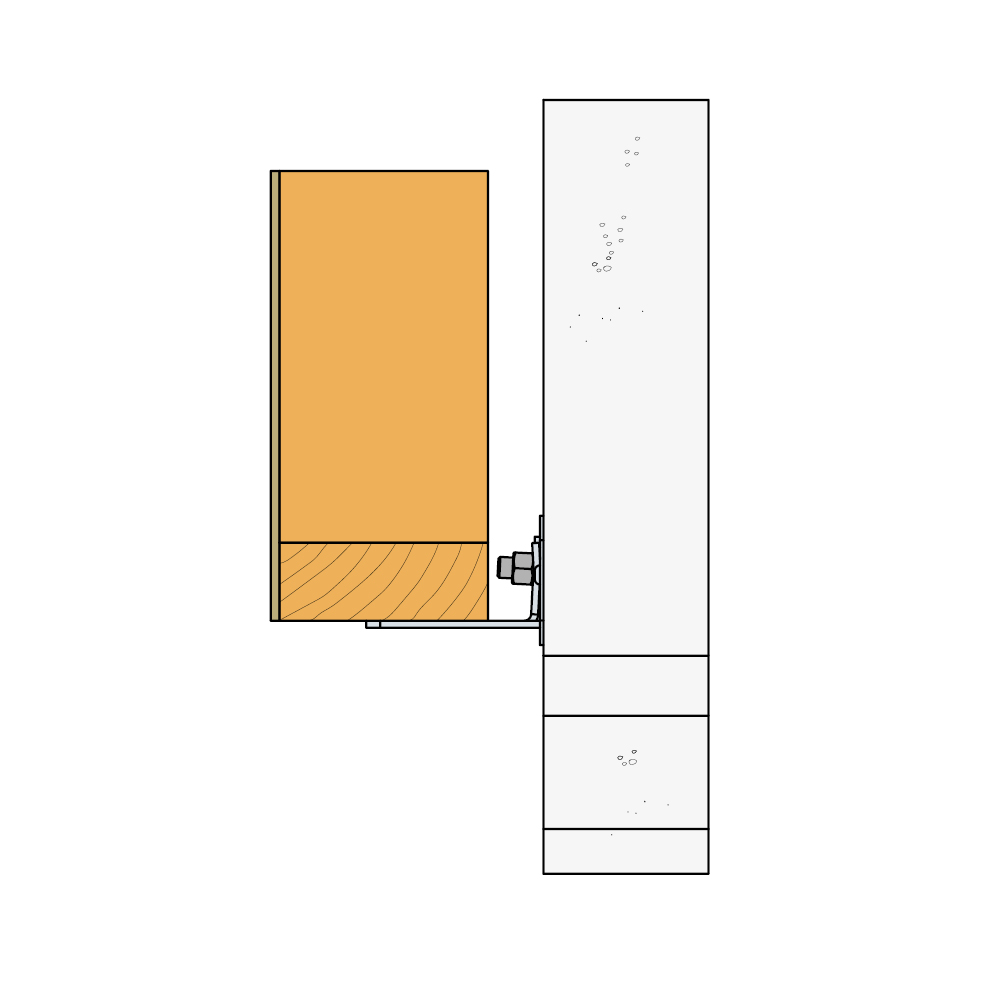

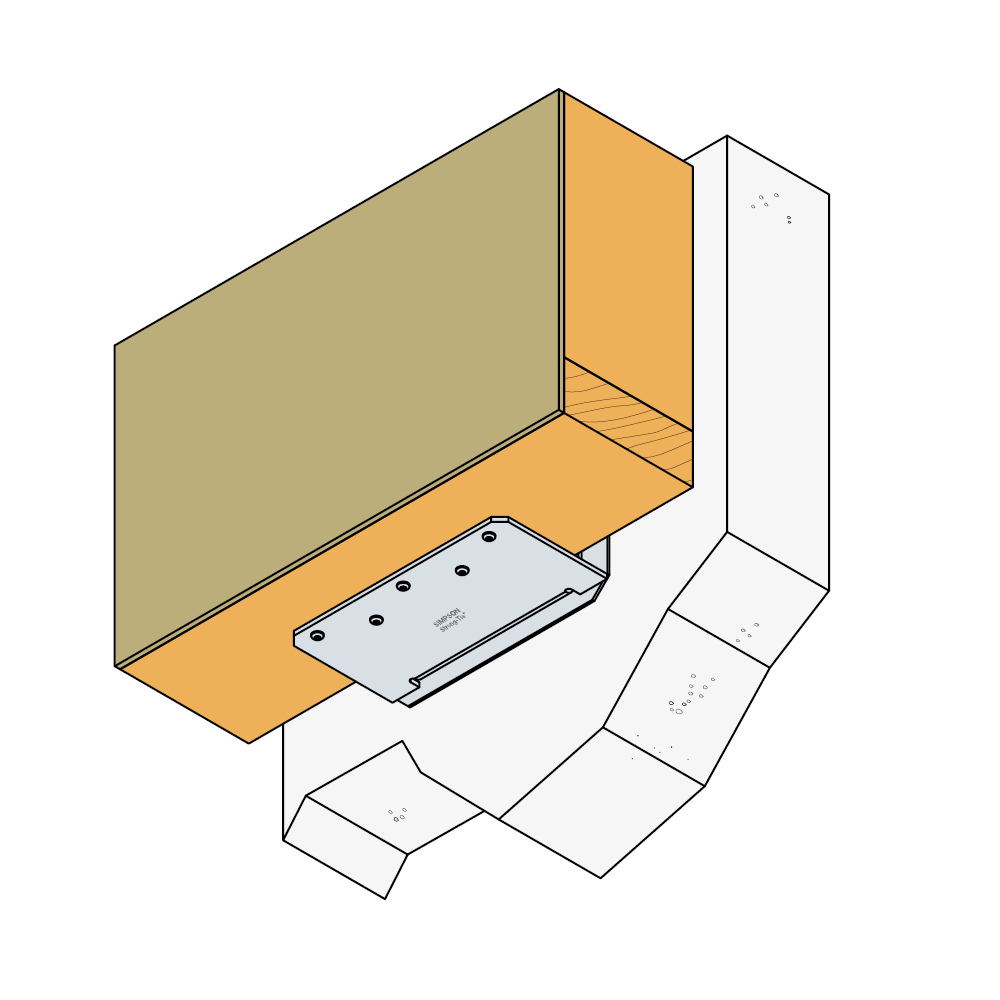

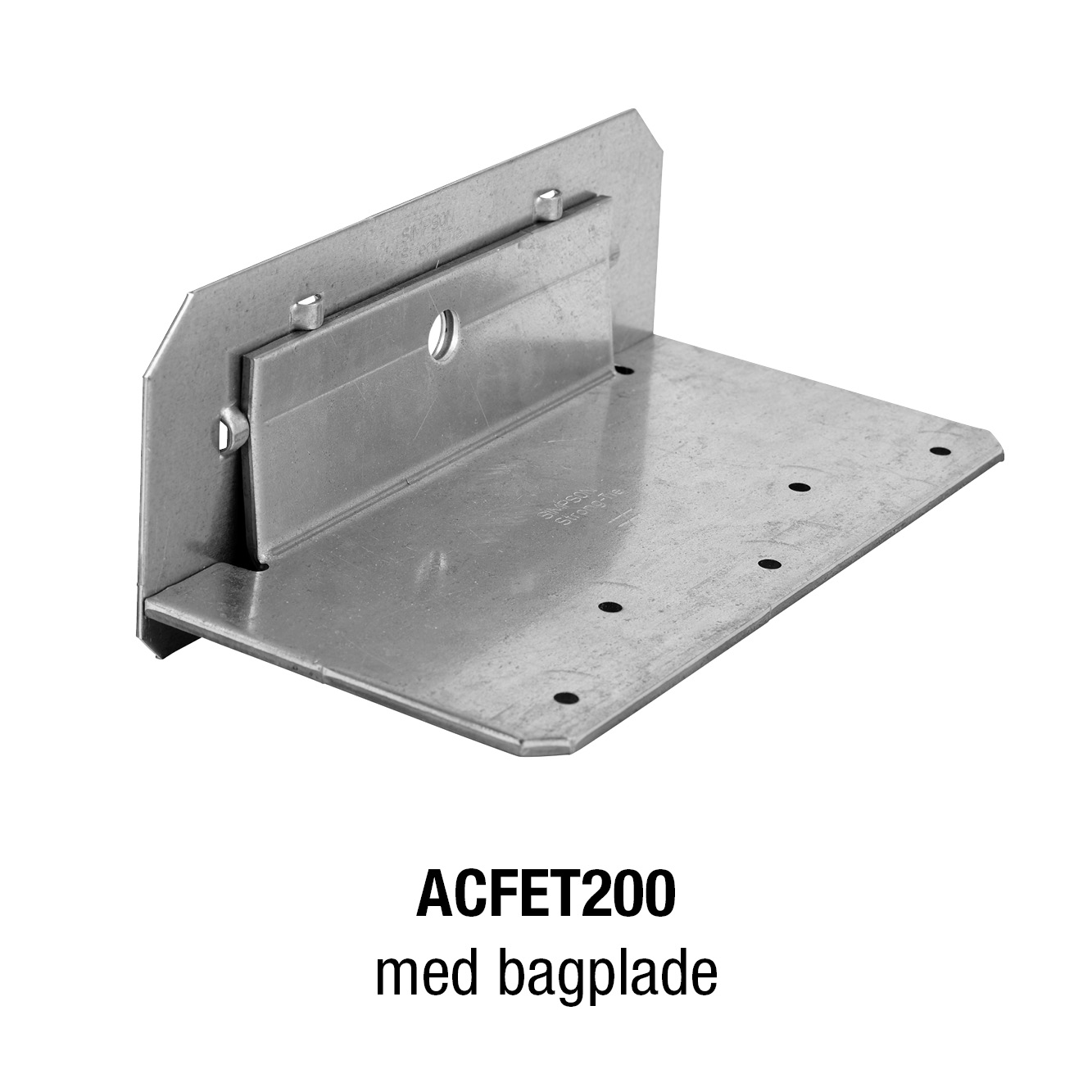

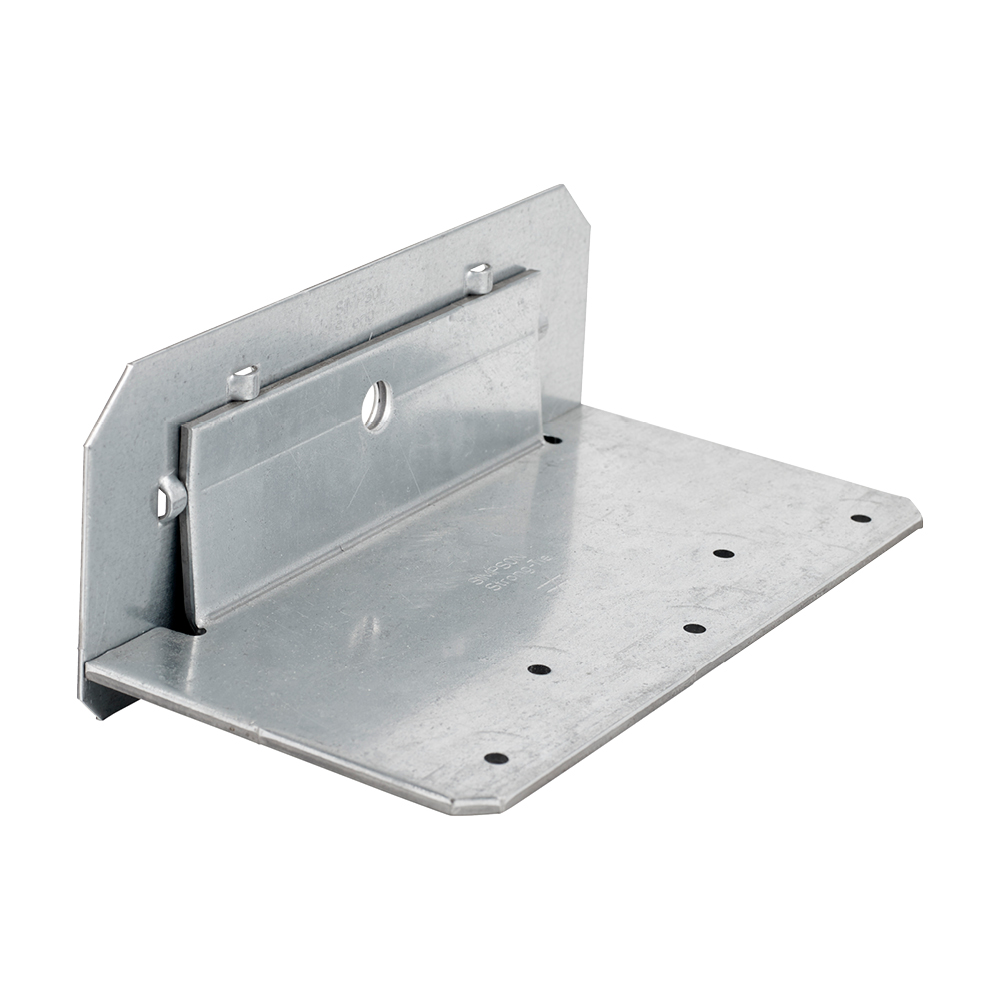

Vid montering på betongsektioner används ACFET200 vinkelbeslag och vid sektioner av lättklinker (lättbetong) ACFET200PP vinkelbeslag

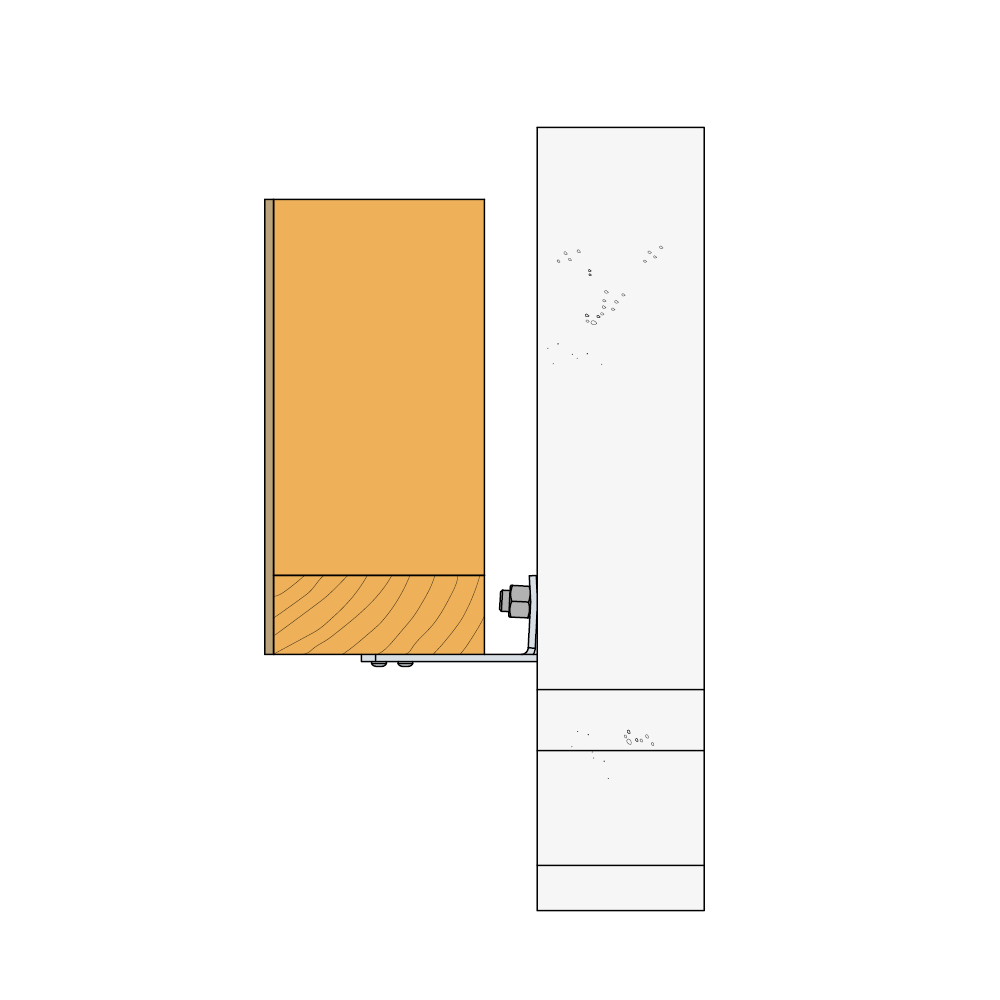

För montering i trästomme används CSA5,0xℓ beslagsskruvar och vid montering i betong används en M10 betongskruv
