GERW
Gerberbeslag

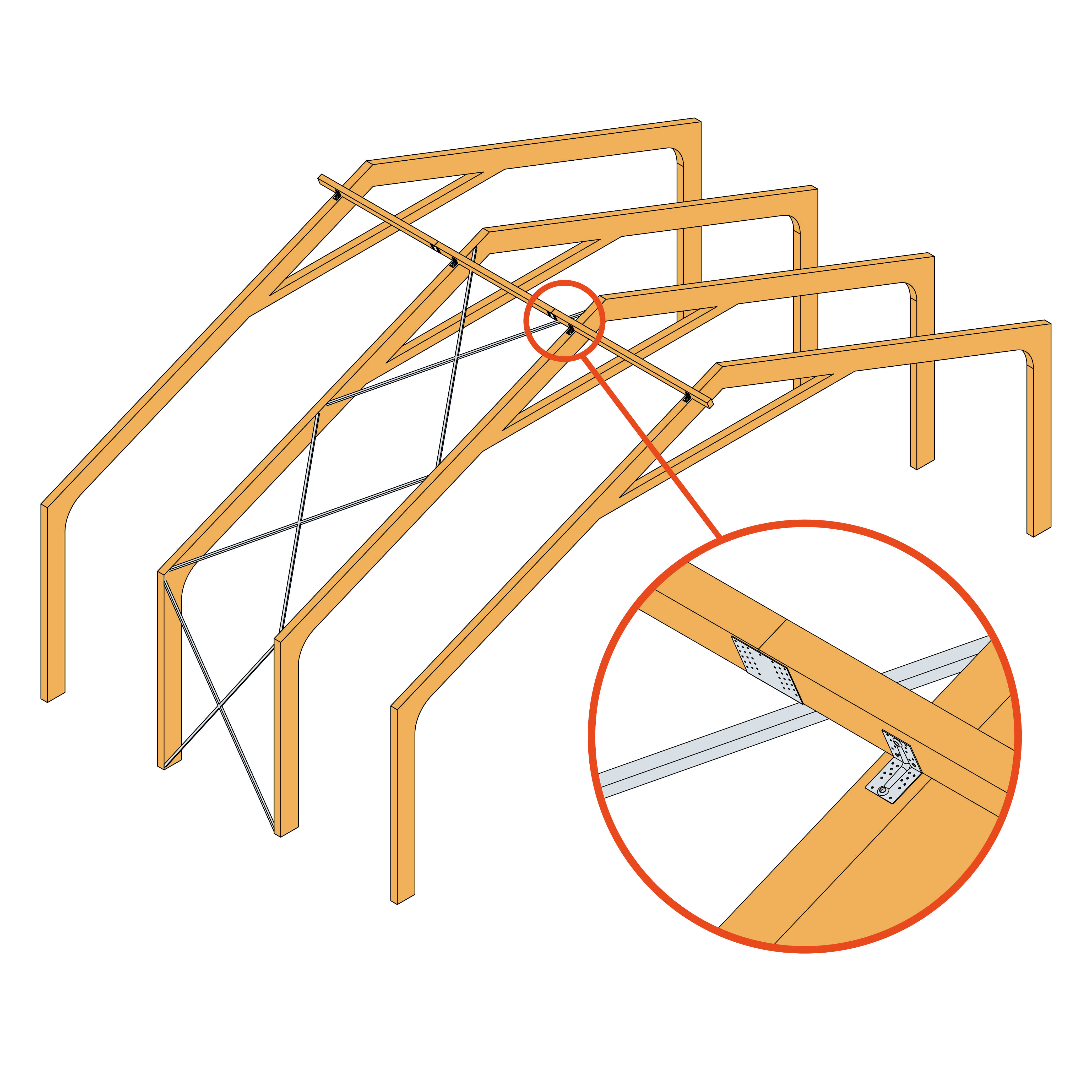

Gerberbeslag GERW kan överföra förskjutningskrafter och normalkrafter i stumfogar i ett gerbersystem av takåsar eller balkar. Gerberbeslagen används i lantbruksbyggnader och industribyggnader med stort regelavstånd och/eller med stor taklutning. Det ska alltid användas två beslag i varje förband. Beslagen ska orienteras emot närmaste stöd – se även bild.
Vid användning av gerberbeslag GERW med minimal utspikning kan det överföras normalkraft i takåsarna. Därför behövs det vid många tillfällen bara ett vindkryss i takkonstruktionen.
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Indoor
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | Dimensioner [mm] | Förband | Antal per förpackning | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Flik A | ||
| Spik / skruvar | ||||||
| GERW90 | 90 | 140 | 20 | 2 | 10 x ø5 | 25 |
| GERW120 | 120 | 180 | 20 | 2 | 28 x ø5 | 25 |
| GERW120Z * | 120 | 180 | 20 | 2 | 28 x ø5 | 25 |
| GERW140 | 140 | 180 | 20 | 2 | 34 x ø5 | 20 |
| GERW140Z * | 140 | 180 | 20 | 2 | 34 x ø5 | 20 |
| GERW160 | 160 | 180 | 20 | 2 | 40 x ø5 | 20 |
| GERW160Z * | 160 | 180 | 20 | 2 | 40 x ø5 | 20 |
| GERW180 | 180 | 180 | 20 | 2 | 46 x ø5 | 15 |
| GERW200 | 200 | 180 | 20 | 2 | 52 x ø5 | 15 |
| GERW220 | 220 | 180 | 20 | 2 | 58 x ø5 | 15 |
| GERW240 | 240 | 180 | 20 | 2 | 64 x ø5 | 15 |
| GERW260 | 260 | 180 | 20 | 2 | 70 x ø5 | 10 |
| GERW280 | 280 | 180 | 20 | 2 | 76 x ø5 | 8 |
| GERW300 | 300 | 180 | 20 | 2 | 82 x ø5 | 8 |
| GERW320 | 320 | 180 | 20 | 2 | 88 x ø5 | 8 |
| GERW340 | 340 | 180 | 20 | 2 | 94 x ø5 | 8 |
| GERW360 | 360 | 180 | 20 | 2 | 100 x ø5 | 8 |
| GERW380 | 380 | 180 | 20 | 2 | 106 x ø5 | 5 |
| GERW420 | 420 | 180 | 20 | 2 | 118 x ø5 | 5 |
Varmförzinkat med lagertjocklek 55 μm

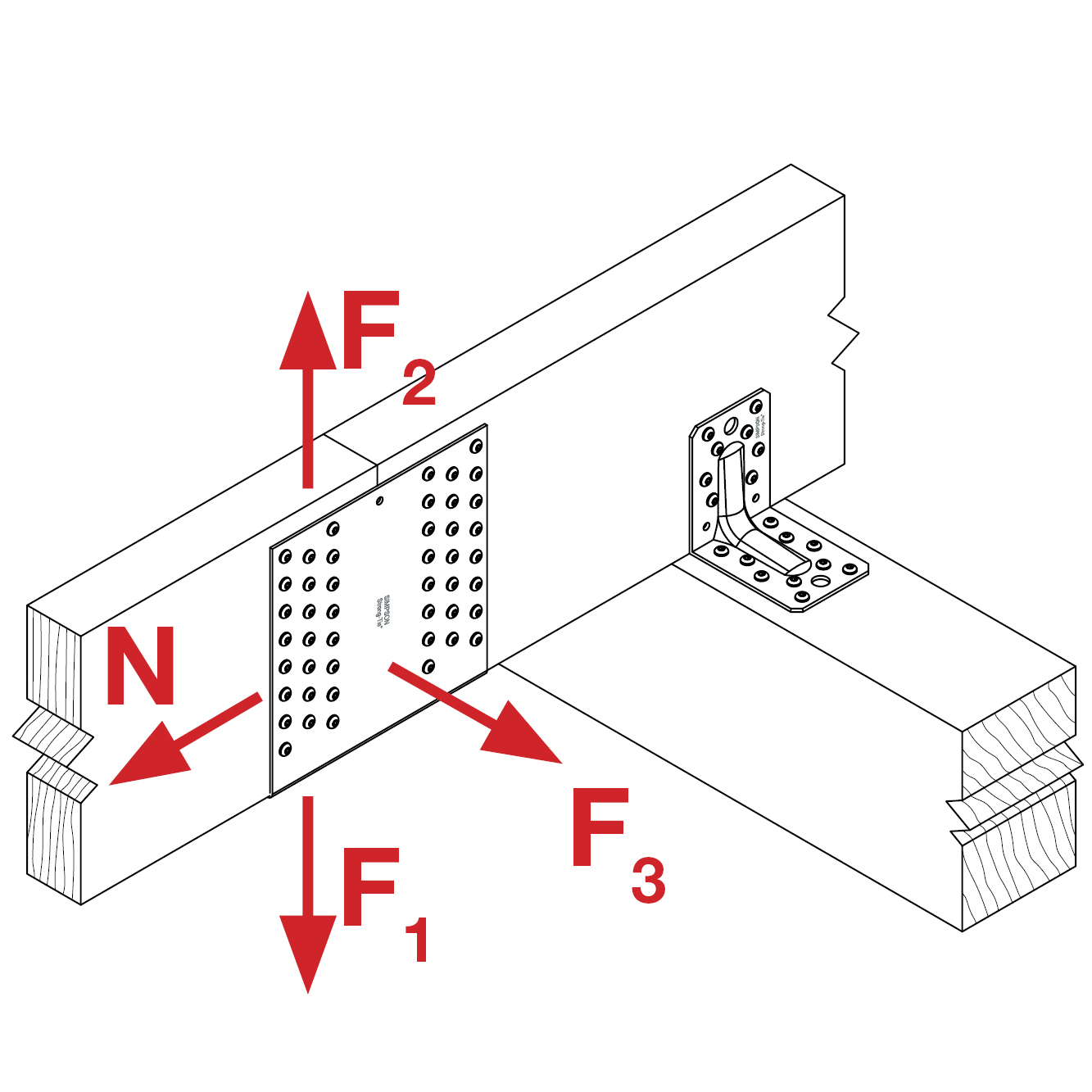

Karakteristisk bärförmåga - Fullständig utspikning
| Art. nr. | Antal av förband | Karakteristiske värden för bärförmåga Ri,k vid fullständig utspikning / 1 sätt gerberbeslag [kN] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Flik A | R1/2,k | R3,k | |||||||
| CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | ||
| GERW90 | 20 | 4.5 | 4.9 | 6 | 6.4 | 4.1 | 4.5 | 5.9 | 7.4 |
| GERW120 | 56 | 19 | 20.7 | 25.3 | 26.8 | 6.8 | 7.4 | 9.8 | 12.3 |
| GERW140 | 68 | 26.1 | 28.4 | 34.6 | 36.7 | 8.3 | 9 | 11.8 | 14.9 |
| GERW160 | 80 | 34 | 37 | 45.1 | 47.8 | 9.6 | 10.4 | 13.7 | 17.3 |
| GERW180 | 92 | 42.5 | 46.2 | 56.4 | 59.8 | 10.9 | 11.9 | 15.7 | 19.8 |
| GERW200 | 104 | 51.8 | 56.3 | 68.6 | 72.7 | 12.3 | 13.4 | 17.6 | 22.2 |
| GERW220 | 116 | 61.5 | 66.8 | 81.5 | 86.4 | 13.7 | 14.9 | 19.6 | 24.7 |
| GERW240 | 128 | 71.5 | 77.7 | 94.8 | 100.5 | 15.1 | 16.4 | 21.6 | 27.2 |
| GERW260 | 140 | 81.7 | 88.8 | 108.3 | 114.8 | 16.5 | 17.9 | 23.5 | 29.6 |
| GERW280 | 152 | 92.3 | 100.3 | 122.3 | 129.6 | 17.8 | 19.4 | 25.5 | 32.1 |
| GERW300 | 164 | 102.5 | 111.4 | 135.8 | 143.9 | 19.1 | 20.8 | 27.4 | 34.5 |
| GERW320 | 176 | 113 | 122.8 | 149.7 | 158.7 | 20.5 | 22.3 | 29.4 | 37 |
| GERW340 | 188 | 123.5 | 134.2 | 163.7 | 173.5 | 22 | 23.9 | 31.4 | 39.6 |
| GERW360 | 200 | 134 | 145.6 | 177.6 | 188.3 | 23.3 | 25.3 | 33.3 | 42 |
| GERW380 | 212 | 141.5 | 153.8 | 187.6 | 198.9 | 24.7 | 26.8 | 35.3 | 44.5 |
| GERW420 | 236 | 160.9 | 174.9 | 213.3 | 226.1 | 27.4 | 29.8 | 39.2 | 49.4 |
Karakteristisk bärförmåga - Delvis utspikning
| Art. nr. | Antal av förband | Karakteristiske värden för bärförmåga Ri,k vid delvis utspikning / 1 sätt gerberbeslag [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Flik A | R1/2,k | R3,k | RN,k | ||||||||||
| CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | ||
| GERW90 | 12 | 3.4 | 3.7 | 4.5 | 4.8 | 2.2 | 2.7 | 3.6 | 4.5 | - | - | - | - |
| GERW120 | 36 | 9.4 | 10.2 | 12.4 | 13.1 | 3.8 | 4.6 | 5.6 | 5.9 | 26.9 | 32.8 | 40 | 42.4 |
| GERW140 | 44 | 13.7 | 14.9 | 18.2 | 19.3 | 4.5 | 5.5 | 6.7 | 7.1 | 32.8 | 40 | 48.8 | 51.7 |
| GERW160 | 52 | 18.4 | 20 | 24.4 | 25.9 | 5.2 | 6.4 | 7.8 | 8.3 | 38.8 | 47.3 | 57.7 | 61.2 |
| GERW180 | 60 | 23.7 | 25.8 | 31.5 | 33.4 | 6 | 7.3 | 8.9 | 9.4 | 44.8 | 54.6 | 66.6 | 70.6 |
| GERW200 | 68 | 29.5 | 32.1 | 39.1 | 41.4 | 6.7 | 8.2 | 10 | 10.6 | 50.8 | 61.9 | 75.5 | 80 |
| GERW220 | 76 | 35.7 | 38.8 | 47.3 | 50.1 | 7.5 | 9.1 | 11.1 | 11.8 | 56.7 | 69.2 | 84.4 | 89.5 |
| GERW240 | 84 | 42 | 45.7 | 55.7 | 59 | 8.2 | 10 | 12.2 | 12.9 | 62.6 | 76.4 | 93.2 | 98.8 |
| GERW260 | 92 | 48.8 | 53 | 64.6 | 68.5 | 8.9 | 10.9 | 13.3 | 14.1 | 68.6 | 83.7 | 102.1 | 108.2 |
| GERW280 | 100 | 55.7 | 60.5 | 73.8 | 78.2 | 9.7 | 11.8 | 14.4 | 15.3 | 74.6 | 91 | 111 | 117.7 |
| GERW300 | 108 | 62.4 | 67.8 | 82.7 | 87.7 | 10.4 | 12.7 | 15.5 | 16.4 | 80.6 | 98.3 | 119.9 | 127.1 |
| GERW320 | 116 | 69.4 | 75.4 | 92 | 97.5 | 11.2 | 13.7 | 16.7 | 17.7 | 86.6 | 105.6 | 128.8 | 136.5 |
| GERW340 | 124 | 76.4 | 83 | 101.2 | 107.3 | 12 | 14.6 | 17.8 | 18.9 | 92.5 | 112.8 | 137.6 | 145.9 |
| GERW360 | 132 | 83.4 | 90.6 | 110.5 | 117.1 | 12.7 | 15.5 | 18.9 | 20 | 98.5 | 120.1 | 146.5 | 155.3 |
| GERW380 | 140 | 87.6 | 95.2 | 116.1 | 123.1 | 13.4 | 16.4 | 20 | 21.2 | 104.5 | 127.4 | 155.4 | 164.7 |
| GERW420 | 156 | 100.2 | 108.9 | 132.8 | 140.8 | 14.9 | 18.2 | 22.2 | 23.5 | 116.4 | 142 | 173.2 | 183.6 |
Eftervisning vid kombinerad last:
- Utan normal kraft:
- Med normal kraft
Montage
Montage
