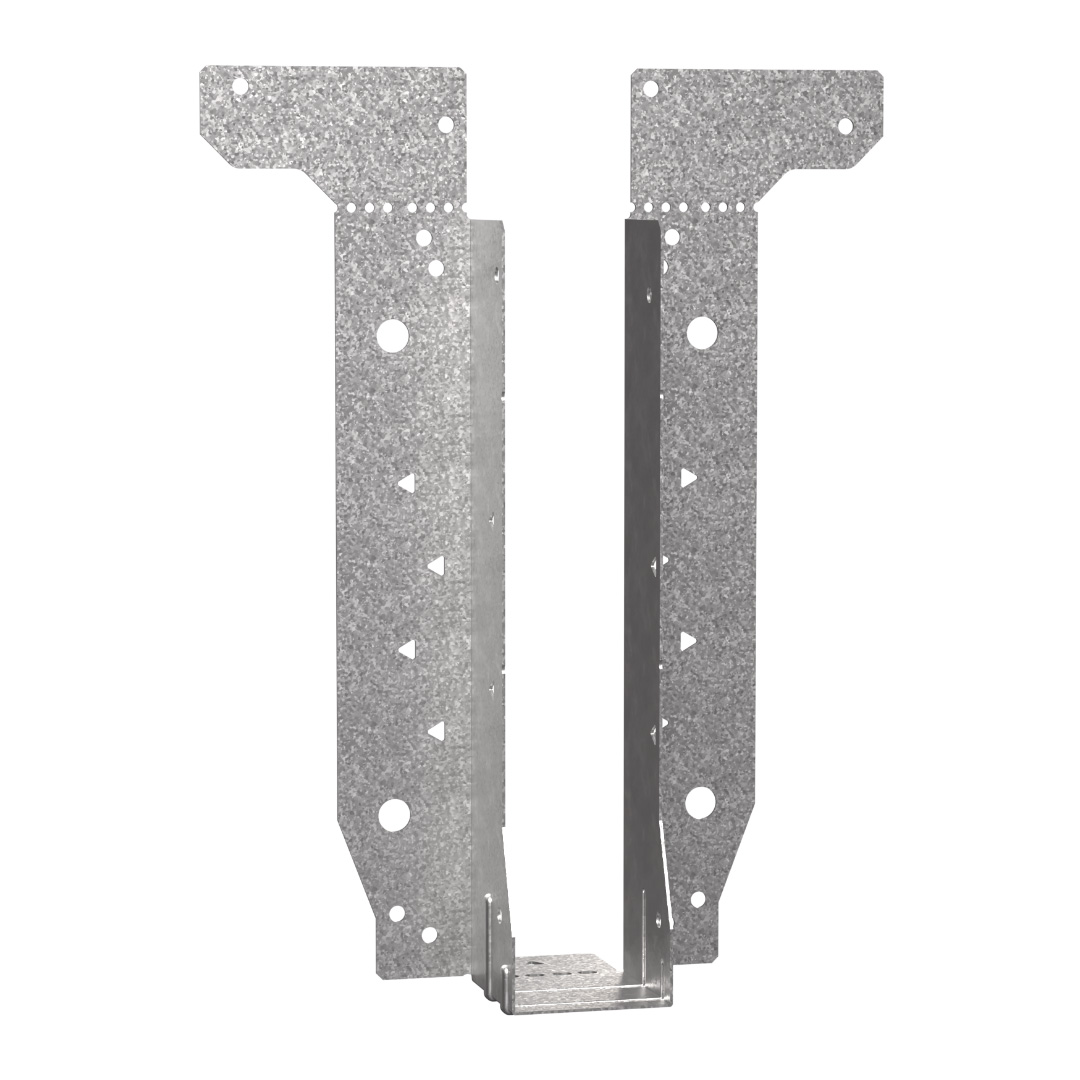

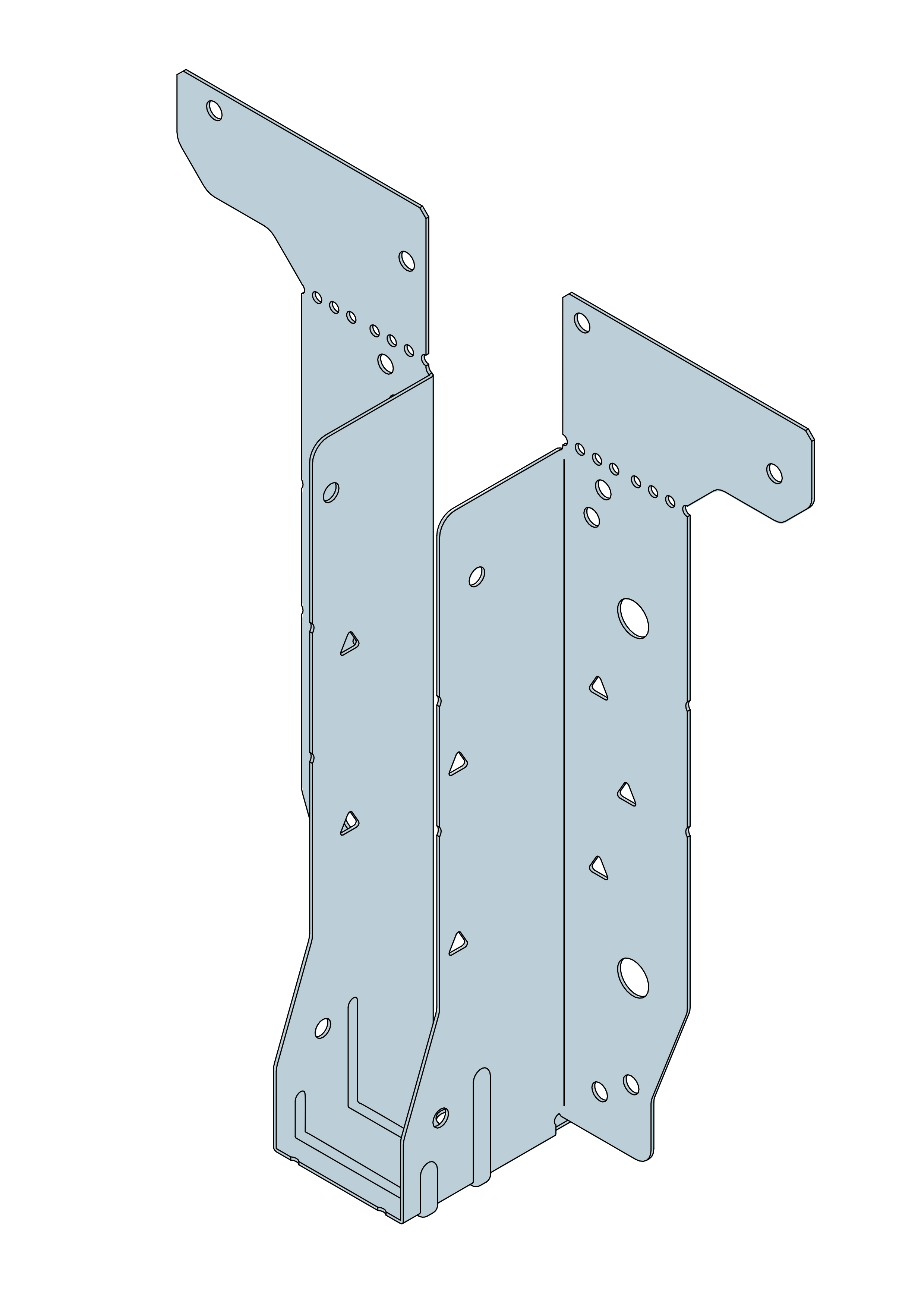

EWH Balksko för lättbalkar

EWH är en universell och flexibel balksko som är enkel att installera. EWH är godkänd för många applikationer och dess design möjliggör många olika monteringsalternativ.

Tekniskt datablad

CE-märkt

Tekniskt avtal

UKCA

Användningsklass 2

Electrogalvanized steel 20 µm

Indoor

Produktinformation

Bilder




Egenskaper

Material

Stålkvalitet: Galvaniserat stål S250GD + Z275 enligt EN 10346
Ytbehandling: 275 g/m2 på båda sidor - motsvarande en zinktjocklek på ca. 20 μm

Egenskaper

Två infästningsalternativ ger ökad kapacitet för nedåtgående och uppåtgående laster.
Extra flik för enkel montering.
Fliken kan böjas uppåt för installationer där primärbalken är högre än sekundärbalken.
Perforeringen tillåter att toppfliken kan brytas av vid montage.

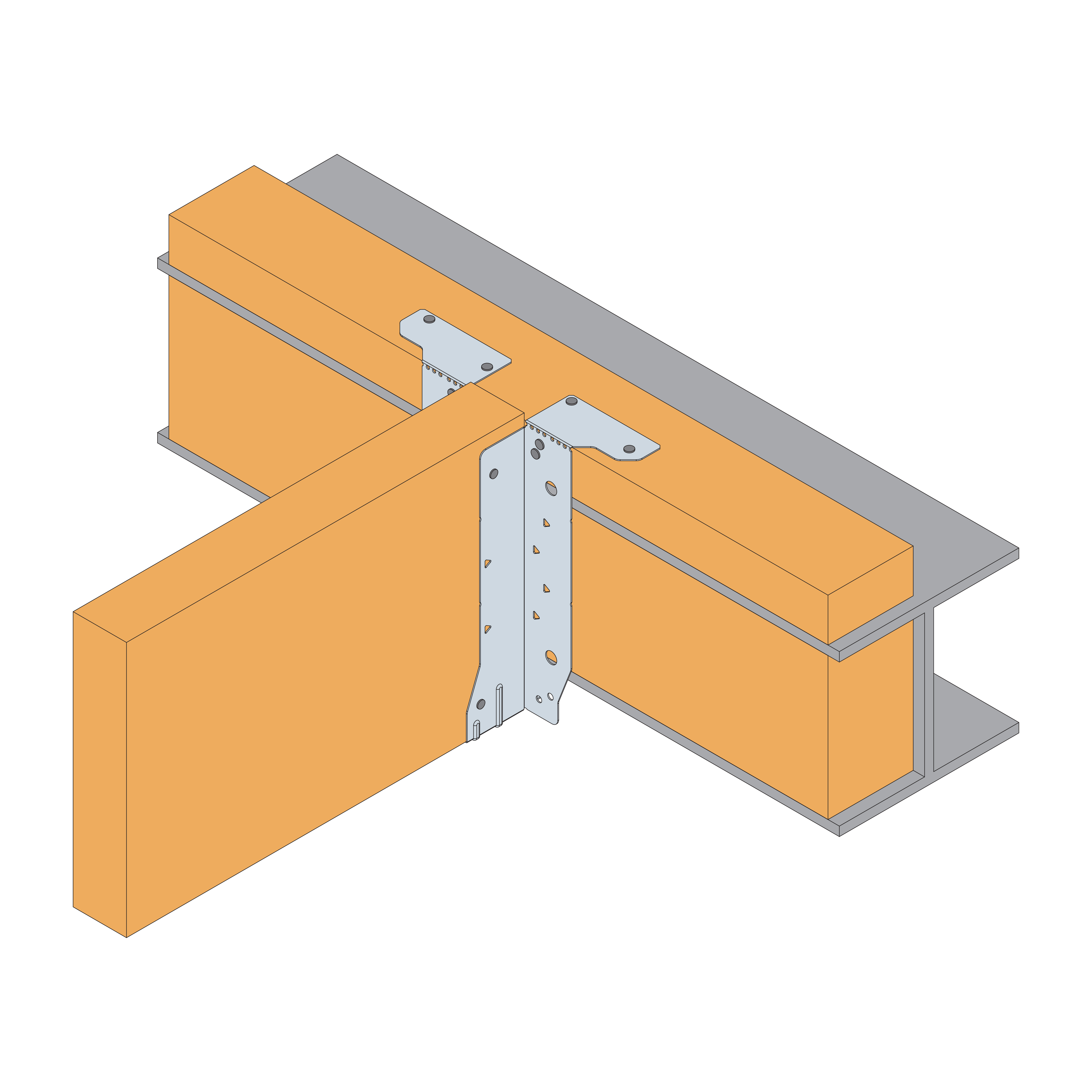

Applikationer

Kan användas till följande applikationer/kombinationer:

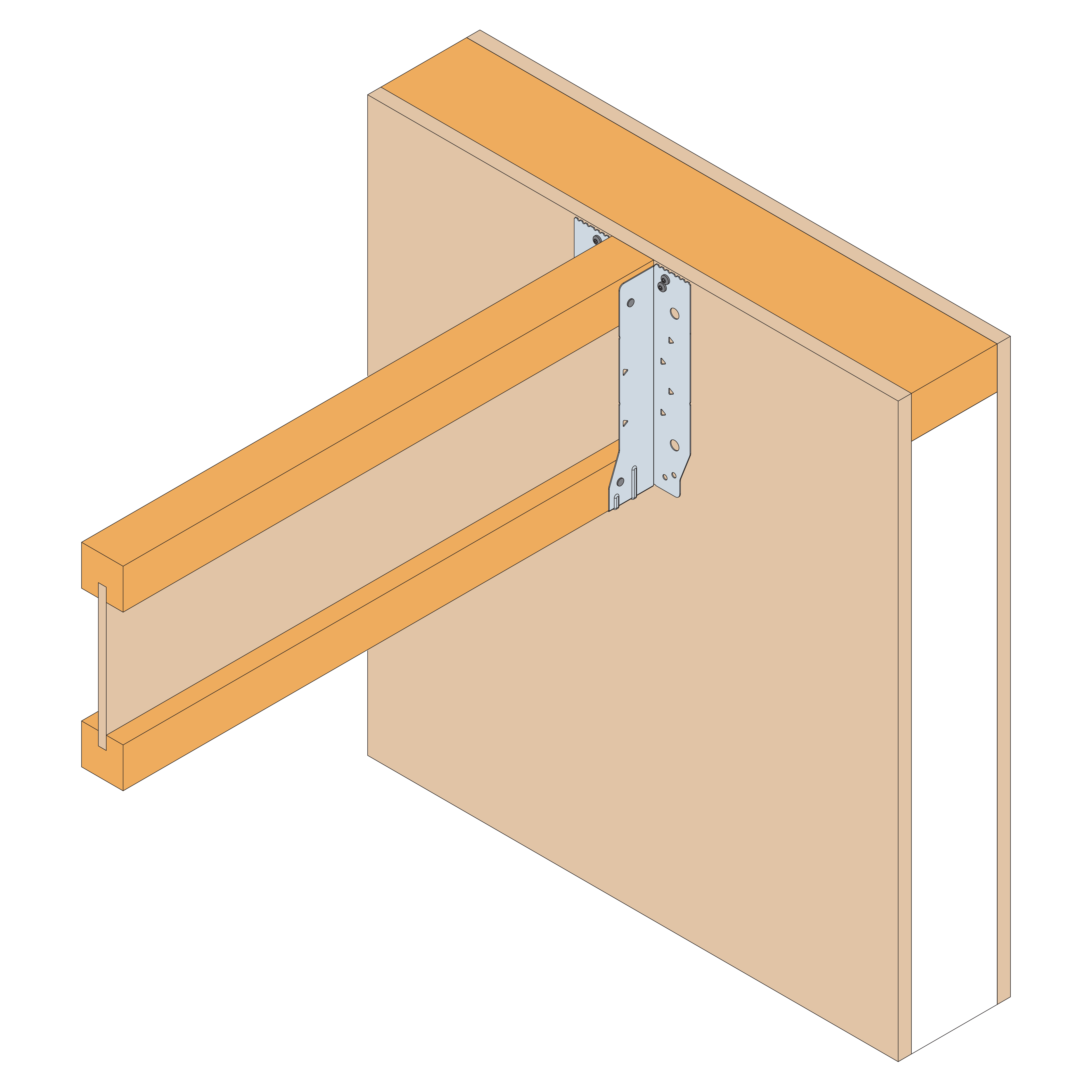

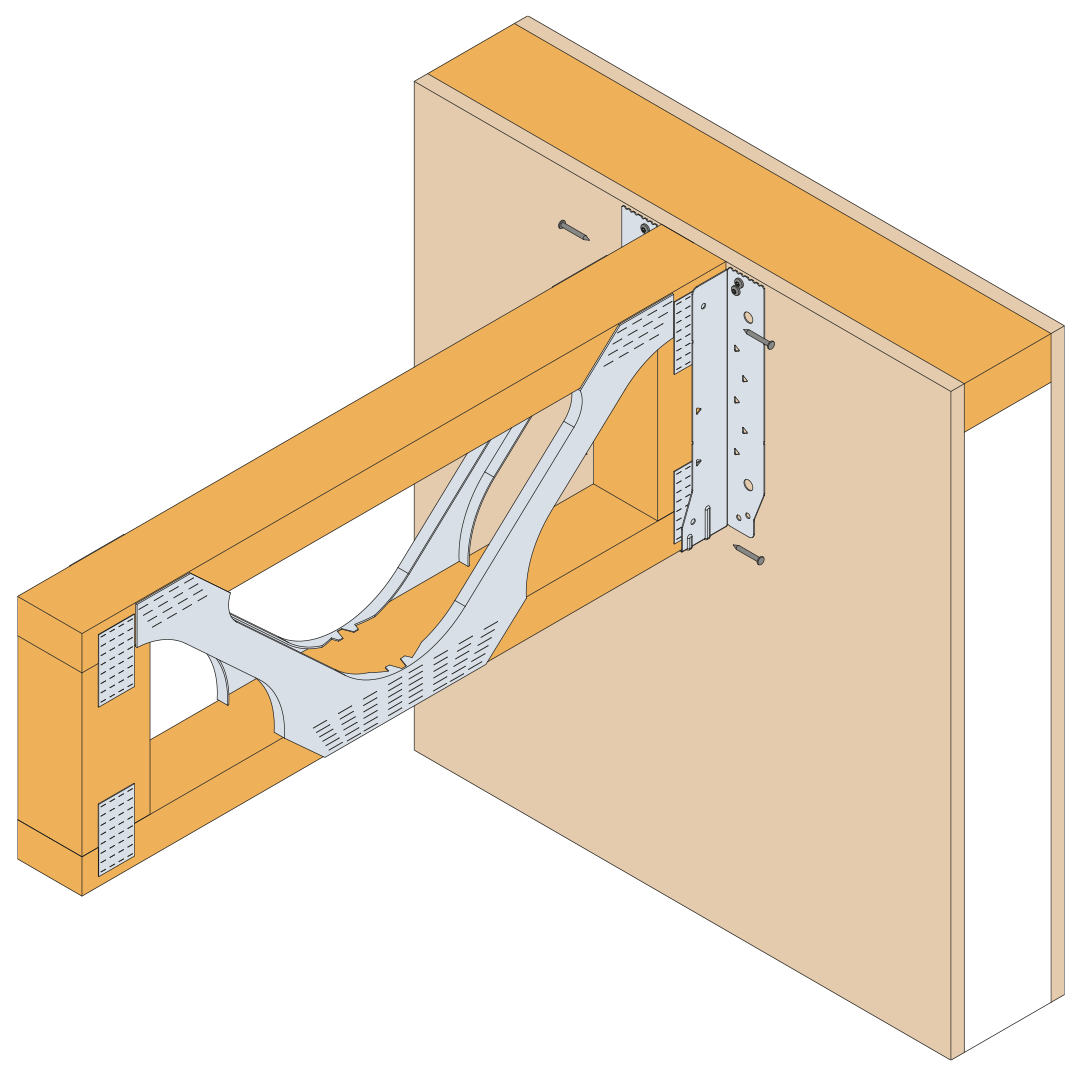

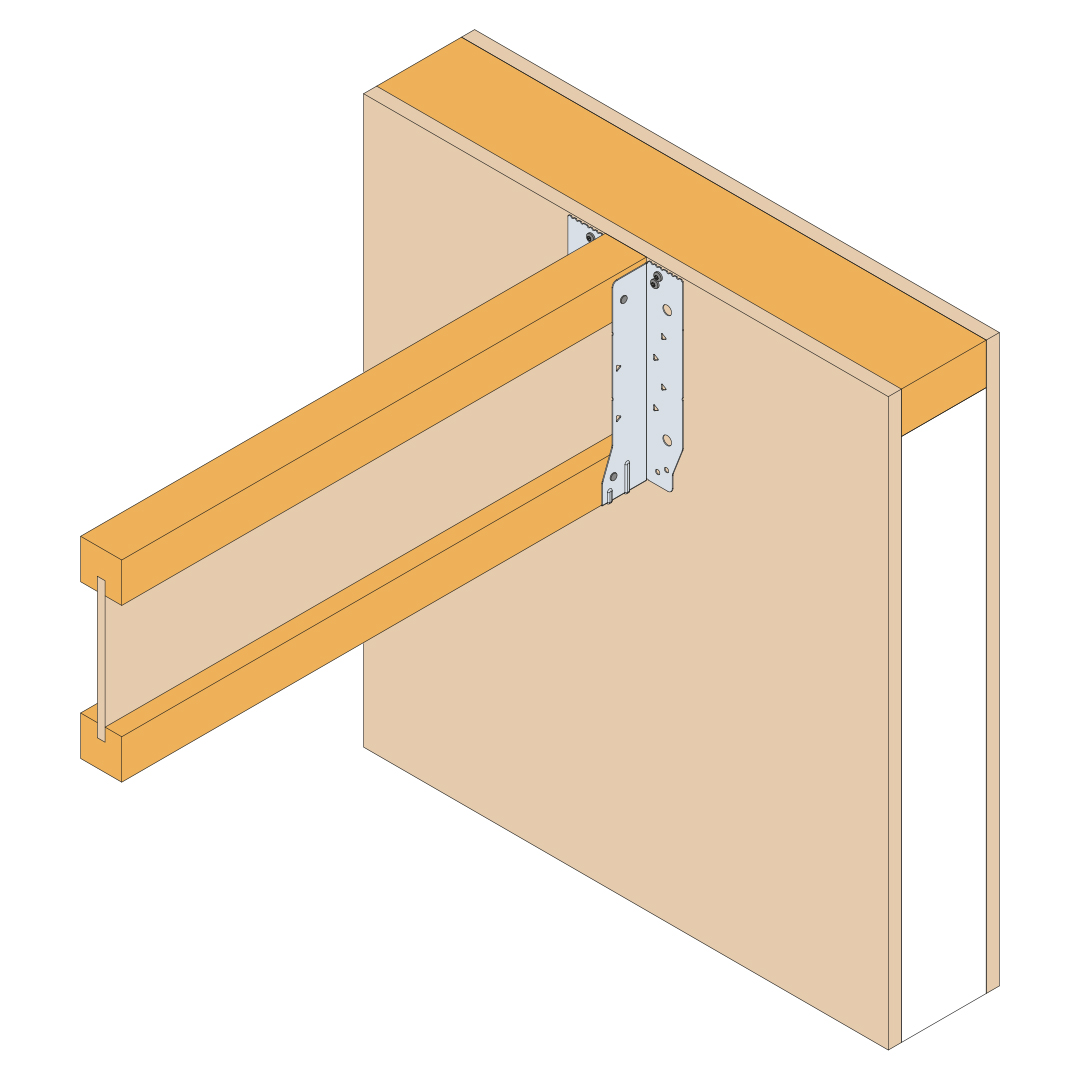

Primärbalk: lättbalk, MetalWeb-balk, massivt trä och SIP-balkar.
Sekundärbalk: Iättbalk, MetalWeb-balk och massivt trä.

(Observera: Massivt trä avser LVL, limträ eller konstruktionsvirke.)

Teknisk data

Dimensioner

Kompatibla lättbalksdimensioner

Joist Heights
[mm]

Hanger Height
(B)
[mm]

Joist Widths [mm]

38
39

69
70

75 2*38
2*39

89
90
2*45

2*47

96
97

2*53

2*58

2*60

122

2*63

140 2*69 2*70

2*72

147 2*75

2*89 2*90

2*96 2*97

2*122

2*147

Hanger Width (A) [mm]

109

119

122

125

128

142

146

150

182

196

246

296

195, 200, 202

195

219, 220, 225

219

235, 240

235

245, 250

245

253, 254

253

295

300, 304

300

350, 356

350

360

373

370

400

417, 421

417

Dimensioner

Art. nr.	Equivalent IUSE	Dimensioner [mm]						Hålbild
		A	B	C	D	E	t	Flik B			Flik C		Flik E
		A	B	C	D	E	t	Ø5	Ø10	Triangulära (Tri)	Ø5	Triangulära (Tri)	Ø5
EWH195/47	IUSE199/48	47	195	49	80	40	0.9	8	4	6	4	4	4
EWH195/50	IUSE199/50	50	195	49	80	40	0.9	8	4	6	4	4	4
EWH219/50	IUSE219/50	50	219	49	80	40	0.9	8	4	8	4	4	4
EWH235/47	IUSE239/48	47	235	49	80	40	0.9	8	4	10	4	4	4
EWH235/61	IUSE239/61	61	235	49	80	40	0.9	8	4	10	4	4	4
EWH245/47	-	47	245	49	80	40	0.9	8	4	10	4	4	4
EWH245/50	IUSE239/50	50		49	80	40	0.9	8	4	10	4	4	4
EWH245/61	IUSE249/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH245/75	-	75		49	80	40	0.9	8	4	10	4	4	4
EWH245/99	IUSE249/100	99		49	80	40	0.9	8	4	10	4	4	4
EWH253/47	-	47	253	49	80	40	0.9	8	4	10	4	4	4
EWH253/50	-	50	253	49	80	40	0.9	8	4	10	4	4	4
EWH300/47	IUSE299/48	47	300	49	80	40	0.9	8	4	10	4	4	4
EWH300/50	IUSE299/50	50		49	80	40	0.9	8	4	10	4	4	4
EWH300/63	IUSE299/63	63		49	80	40	0.9	8	4	10	4	4	4
EWH300/91	IUSE299/92	91		49	80	40	0.9	8	4	10	4	4	4
EWH300/99	IUSE299/100	99		49	80	40	0.9	8	4	10	4	4	4
EWH350/47	IUSE349/48	47	350	49	80	40	1.2	8	4	10	4	4	4
EWH350/50	-	50		49	80	40	1.2	8	4	10	4	4	4
EWH350/63	-	63		49	80	40	1.2	8	4	10	4	4	4
EWH350/72	IUSE349/73	72		49	80	40	1.2	8	4	10	4	4	4
EWH350/91	-	91		49	80	40	1.2	8	4	10	4	4	4
EWH350/99	IUSE349/100	99		49	80	40	1.2	8	4	10	4	4	4
EWH360/47	IUSE359/48	47	360	49	80	40	1.2	8	4	10	4	4	4
EWH360/50	-	50	360	49	80	40	1.2	8	4	10	4	4	4
EWH400/47	IUSE399/48	47	400	49	80	40	1.2	8	4	10	4	4	4
EWH400/50	-	50		49	80	40	1.2	8	4	10	4	4	4
EWH400/63	IUSE399/63	63		49	80	40	1.2	8	4	10	4	4	4
EWH400/72	IUSE399/73	72		49	80	40	1.2	8	4	10	4	4	4
EWH400/91	IUSE399/92	91		49	80	40	1.2	8	4	10	4	4	4
EWH400/99	IUSE399/98	99		49	80	40	1.2	8	4	10	4	4	4
EWH400/182	-	182		49	80	40	1.2	8	4	10	4	4	4

Karakteristiska värden - I-balkar


Art. nr.	Spikmönster					Karakteristiska värden [kN]
	Front (Flik B)		Topp (Flik E)	Balk (Flik C)		R_1,k					R_2,k
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	LVL I-balk 36 mm	LVL I-balk 39 mm	Konstruktionsvirke I-balk (SS I-balk) 45 mm	LVL I-balk Utökad	Konstruktionsvirke I-balk Utökad	LVL I-balk 36 mm	LVL I-balk 39 mm	Konstruktionsvirke I-balk 45 mm	LVL, Limträ (LVL, Glulam) Konstruktionsvirke (Solid Sawn Timber)
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH (TF)	8	-	4	4	-	11	13	12.1	-	-	2.3	2.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	-	18.3	18.2	2.3	2.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	-	19.9	19.6	2.3	2.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	-	20.3	20.6	2.3	2.5	3.5	3.5
EWH (FF)	8	-	-	4	-	6	9.2	8	-	-	2.3	2.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	-	15.5	16.3	2.3	2.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	-	16.9	16.6	2.3	2.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	-	17.6	17.7	2.3	2.5	3.5	3.5

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = Antal extra spik i triangulära hål

→ 36, 39 och 45 mm refererar till höjden av I-balkens flikar

→ För EWH > 300 mm höjd, skall en plywoodskiva monteras på framsidan av den bärande I-balken för standard montage. Plywoodskivans utformning och montage skall utföras i överensstämmelse med I-balk producentens specifikationer.

→ Utökat montage kräver montage av en plywoodskiva på fronten av den bärande I-balken och det specificerade antal triangulära hål skall utspikas. Plywoodskivans utformning och montage skall utföras i överensstämmelse med I-balk producentens specifikationer.

→ R2 värdena relateras till den sekundära balken.

Metall Web


Art. nr.	Spikmönster					Karakteristiska värden [kN]
	Front (Flik B)		Topp (Flik E)	Balk (Flik C)		R_1,k				R_2,k
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	Metall Web		Metall Web Utökad		Metall Web	LVL, Limträ (LVL, Glulam) Konstruktionsvirke (Solid Sawn Timber)
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	CNA4.0x35	CSA5.0x50	CNA4.0x35	CSA5.0x50	Betong C20/25	CNA4.0x35
EWH (TF)	8	-	4	4	-	13	16.4	-	-	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	17.1	17.4	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	18	18.3	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	18.6	18.9	3.5	3.5
EWH (FF)	8	-	-	4	-	9.9	13.7	-	-	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	15.5	16.6	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	17.3	18.4	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	19.1	20.2	3.5	3.5

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = Antal extra spik i triangulära hål

→ Konstruktionsvirke, min. C24 → Utökat montage kräver montage av en 18 mm plywood på framsidan av Metal Web balken. Plywoodskivan skall vara minst 400 mm lång och samma höjd som Metal Web balken. Plywoodskivan monteras med 8 st. SWW8,0x80 mm skruv. Skruvarna skall monteras i överensstämmelse med illustrationen nedanför.

→ R2 värdena relateras till den sekundära balken.

Karakteristiska värden - Konstruktionsvirke


Art. nr.	Spikmönster					Karakteristiska värden [kN]
	Front (Flik B)		Topp (Flik E)	Balk (Flik C)		R_1,k			R_2,k
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	Limträ	Limträ	C24 Konstruktionsvirke (C24 Sågat timmer)	LVL I-balk 36 mm	LVL I-balk 39 mm	Konstruktionsvirke I-balk 45 mm	Metall Web	LVL, Limträ (LVL, Glulam) Konstruktionsvirke (Solid Sawn Timber)
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	Betong C20/25	CNA4.0x35
EWH (TF)	8	-	4	4	-	15.5	12.9	12.8	2.3	2.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	18.8	18.5	17.6	2.3	2.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	19	19	18.5	2.3	2.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	20.4	19.4	19.1	2.3	2.5	3.5	3.5	3.5
EWH (FF)	8	-	-	4	-	11.1	9	6.6	2.3	2.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	18.7	16.3	13.4	2.3	2.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	20.4	17.9	15.2	2.3	2.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	21.3	18.6	17.1	2.3	2.5	3.5	3.5	3.5

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = Antal extra spik i triangulära hål.

→ Konstruktionsvirke refererar till LVL, Limträ och massivt trä, min. C24

→ R2 värden relateras till den sekundära balken.

Utökat montage vid uppåtgående last


Art. nr.	Spikmönster					Characteristic Loads [kN]
	Front (Flik B)		Topp (Flik E)	Balk (Flik C)		R_2,k
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	I-balk + Web avstyvning	Metall Web	LVL, Limträ (LVL, Glulam) Konstruktionsvirke (Solid Sawn Timber)
	Ø5 hål	Triangulära hål (Tri hål)	Ø5 hål	Ø5 hål	Triangulära hål (Tri hål)	CNA4.0x35	Betong C20/25	CNA4.0x35
EWH (Enhanced Uplift)	4	6, 8 or 10	0, 4	4	4	8	8	8

→ Utspikning alla runda och triangulära hål.

→ Konstruktionsvirke, min. C24

→ Om den ingående balken är en I-balk, är det nödvändigt med livförstärkning vid stora uppåtriktade laster (Livförstärkningens storlek och installation skall utföras i överensstämmelse med I-balk producentens specifikationer.

→ R2 värden relateras till den sekundära balken.

Montage

Installation

Vid STANDARD-installation skall samtliga runda hål användas.
Vid UTÖKAD-installation skall samtliga runda och triangulära hål användas (undantag det triangulära hålet i balkskons flik). Se avsnittet Installationsdetaljer för mer detaljerad information.

EWH Standard Monteringsinstruktion - gäller för Iättbalkar, MetalWeb-balkar och balkar av massivt trä.

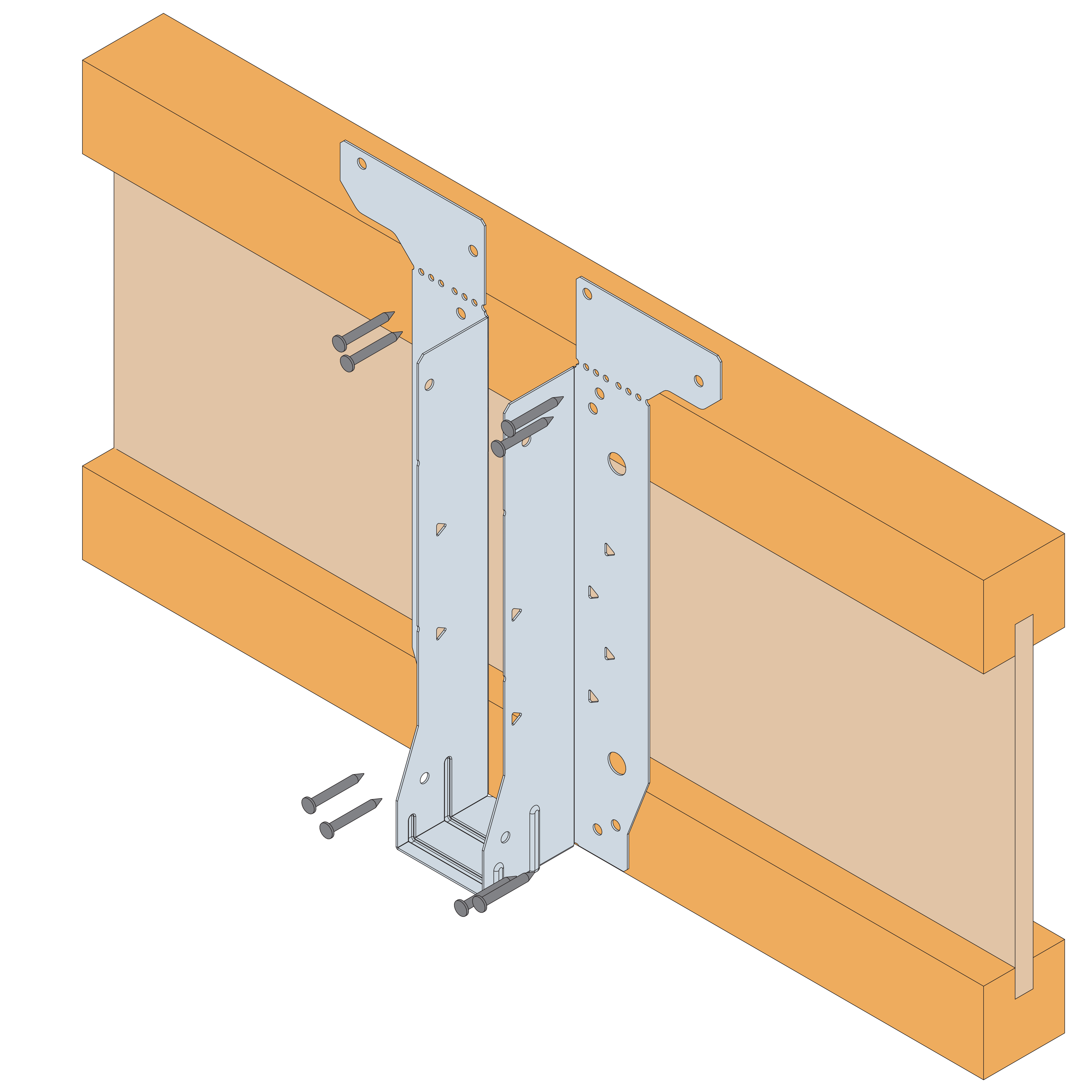

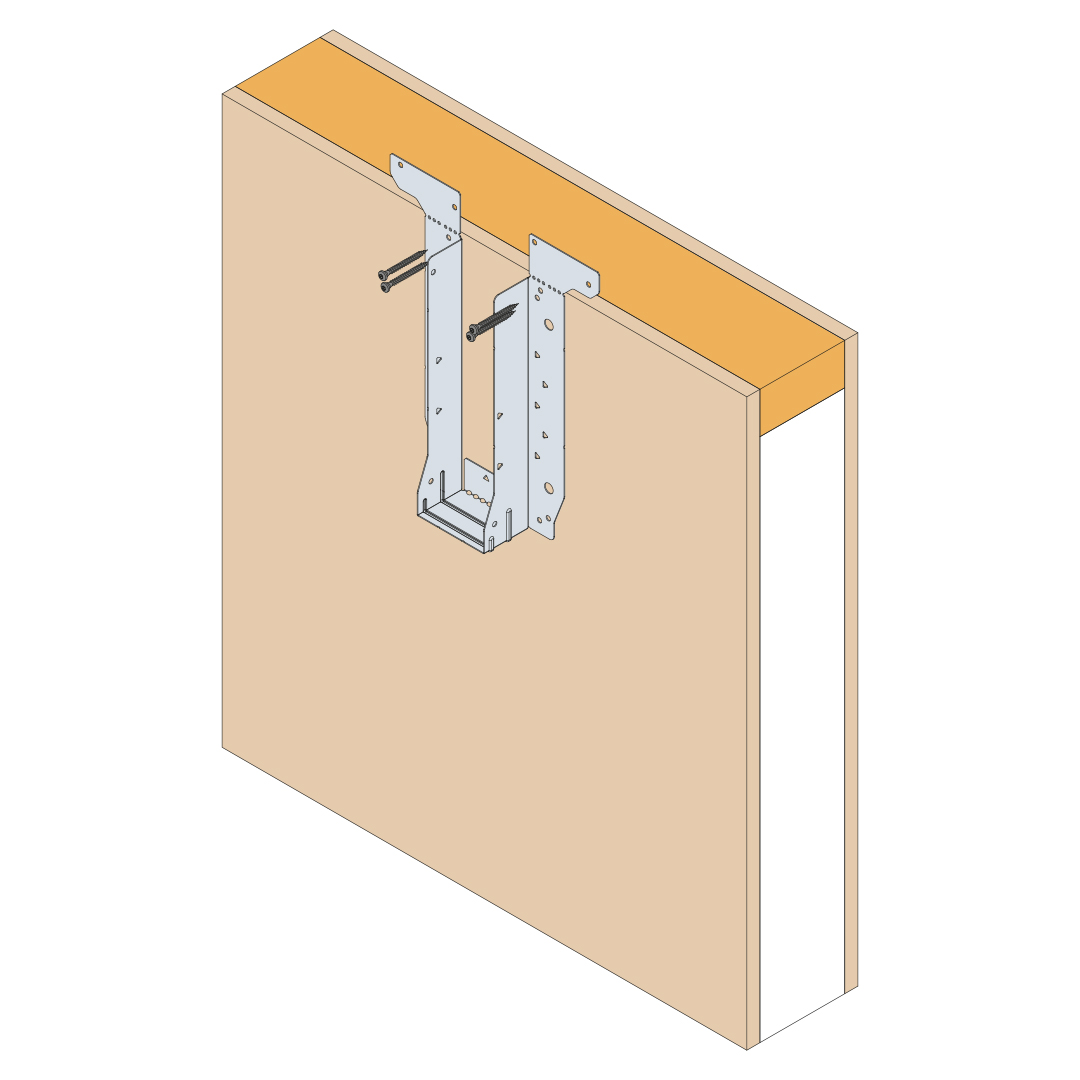

Placera EWH-balkskon på framsidan av den bärande balken och se till att sätesfliken är i linje med undersidan av den bärande balken.

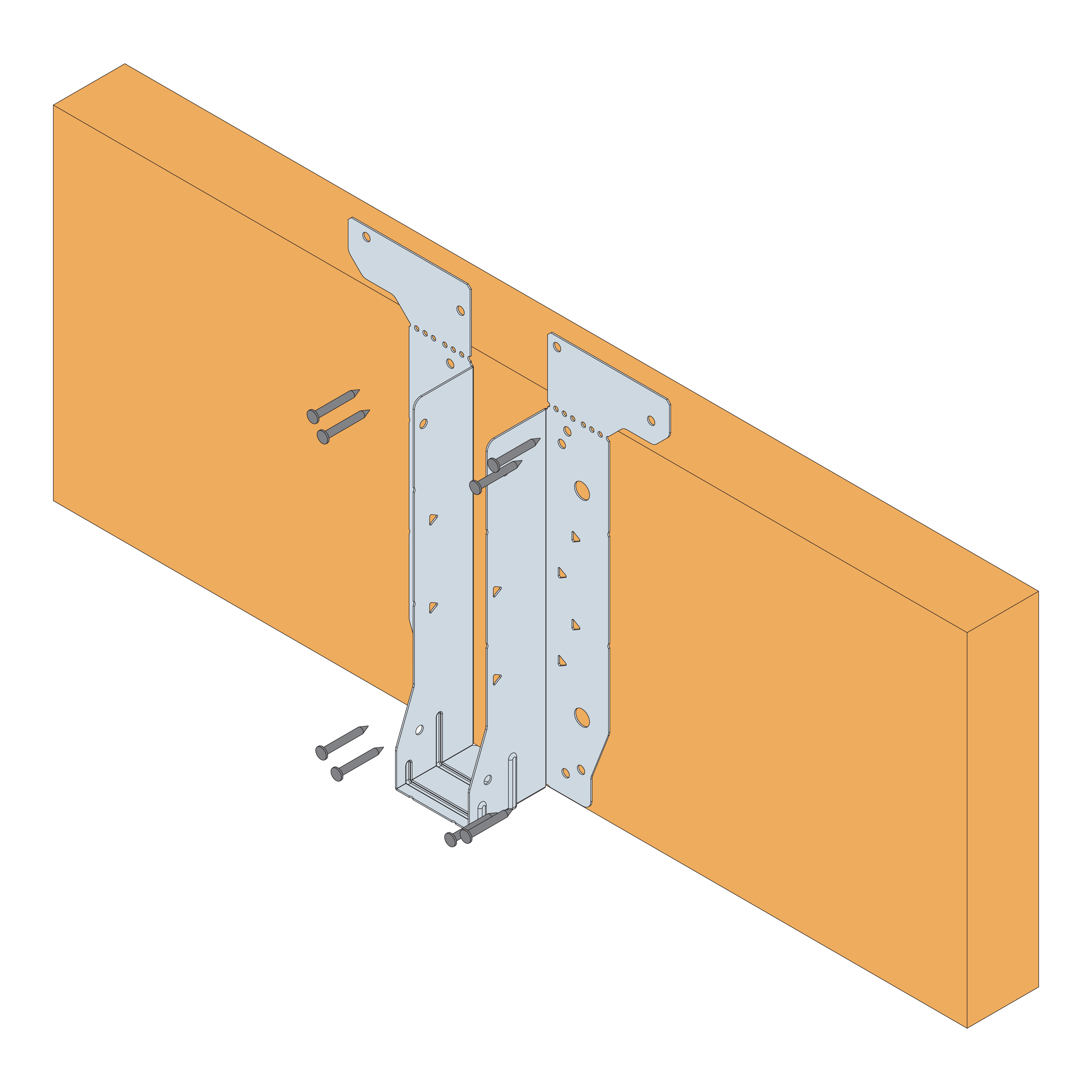

Säkerställ att balkskons sidor är lodrätta och fyll alla runda hål på framsidan, börja nerifrån och fyll hålen med de specificerade infästningarna.

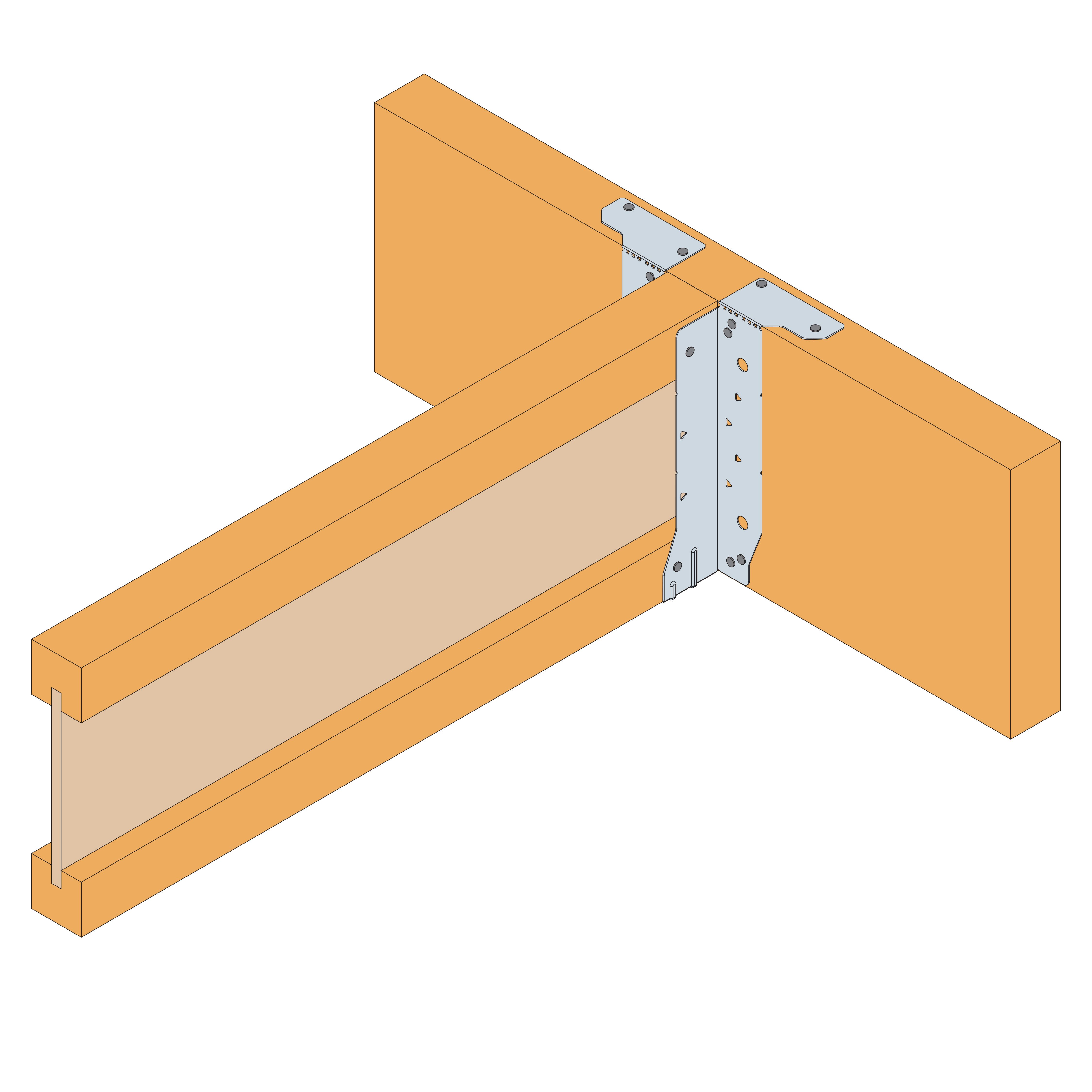

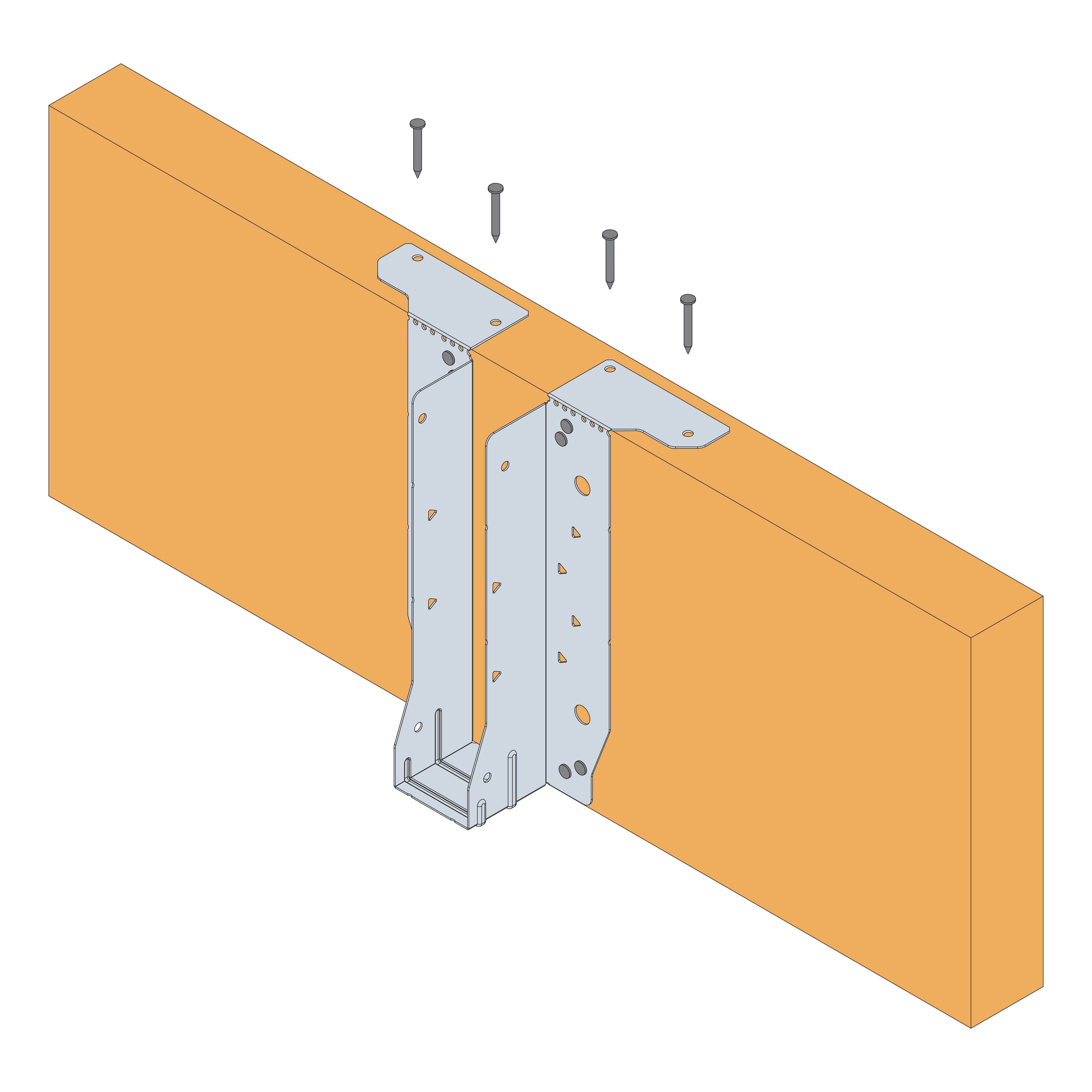

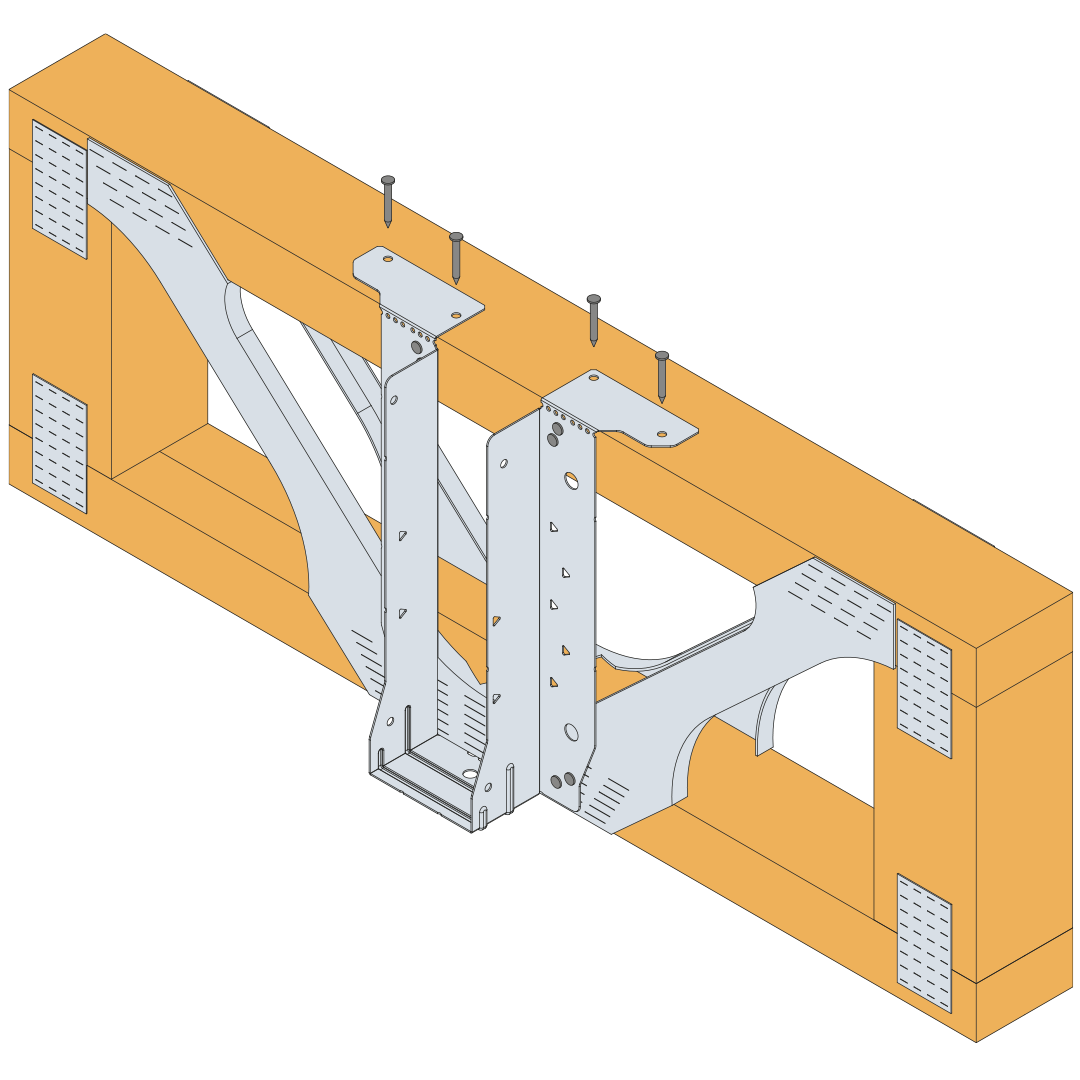

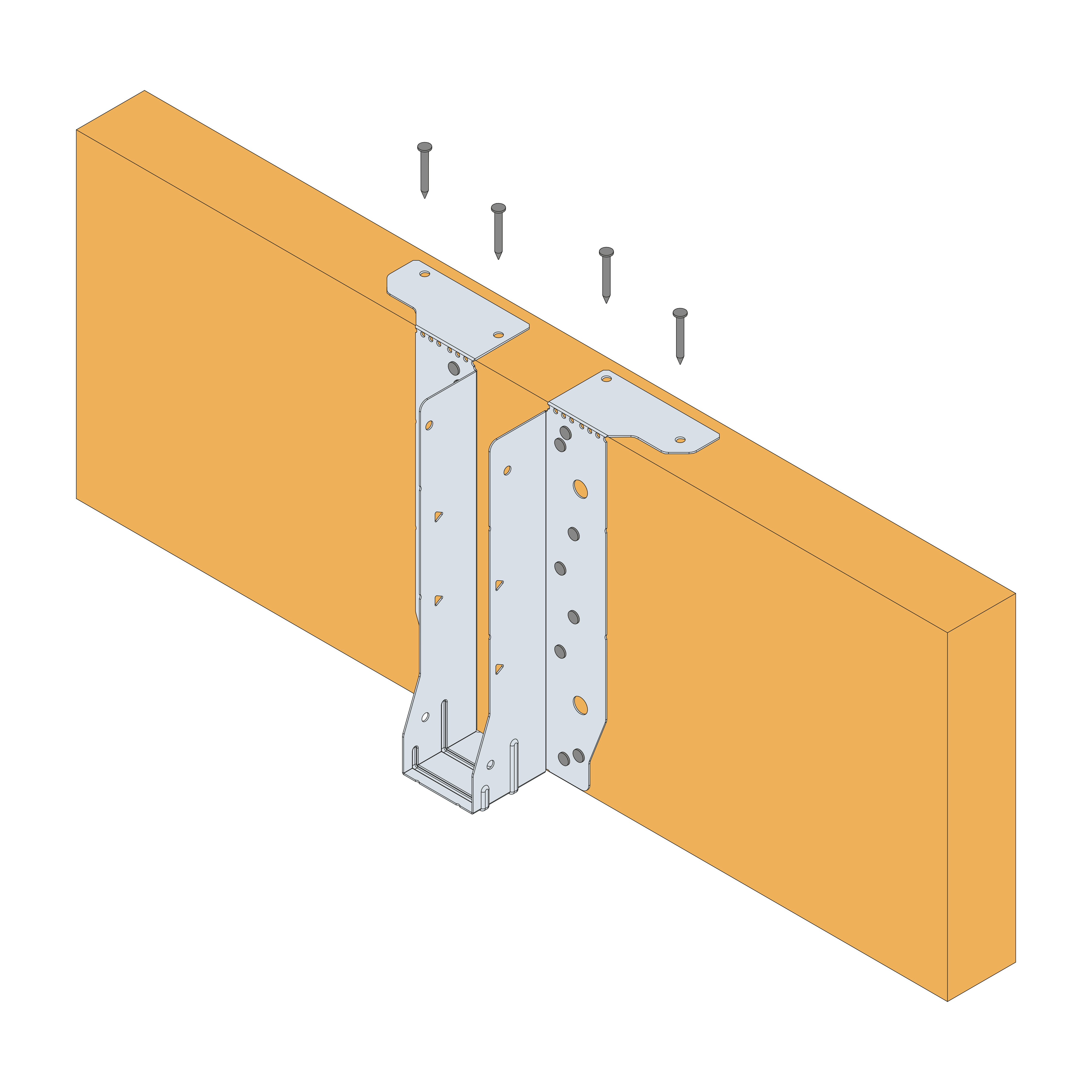

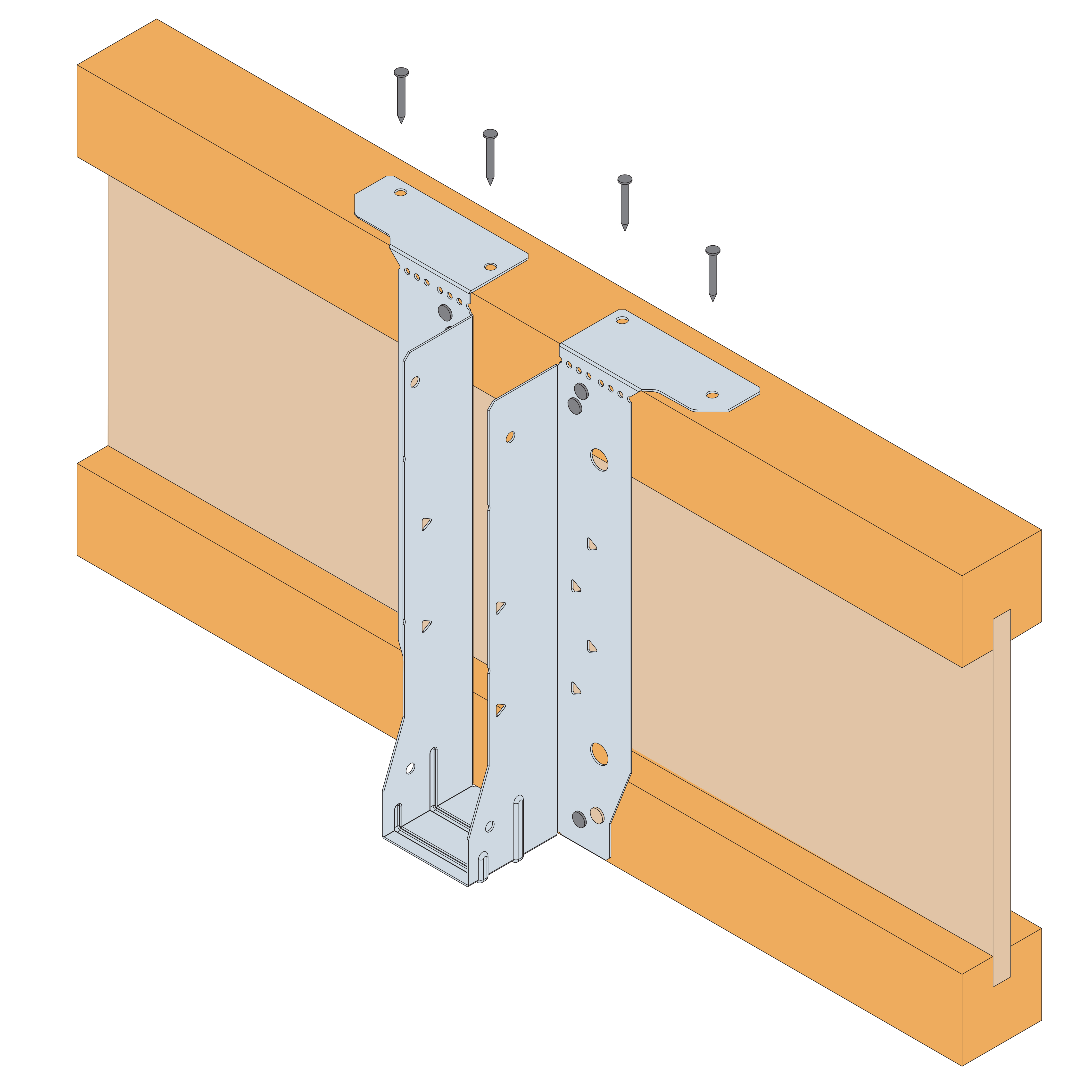

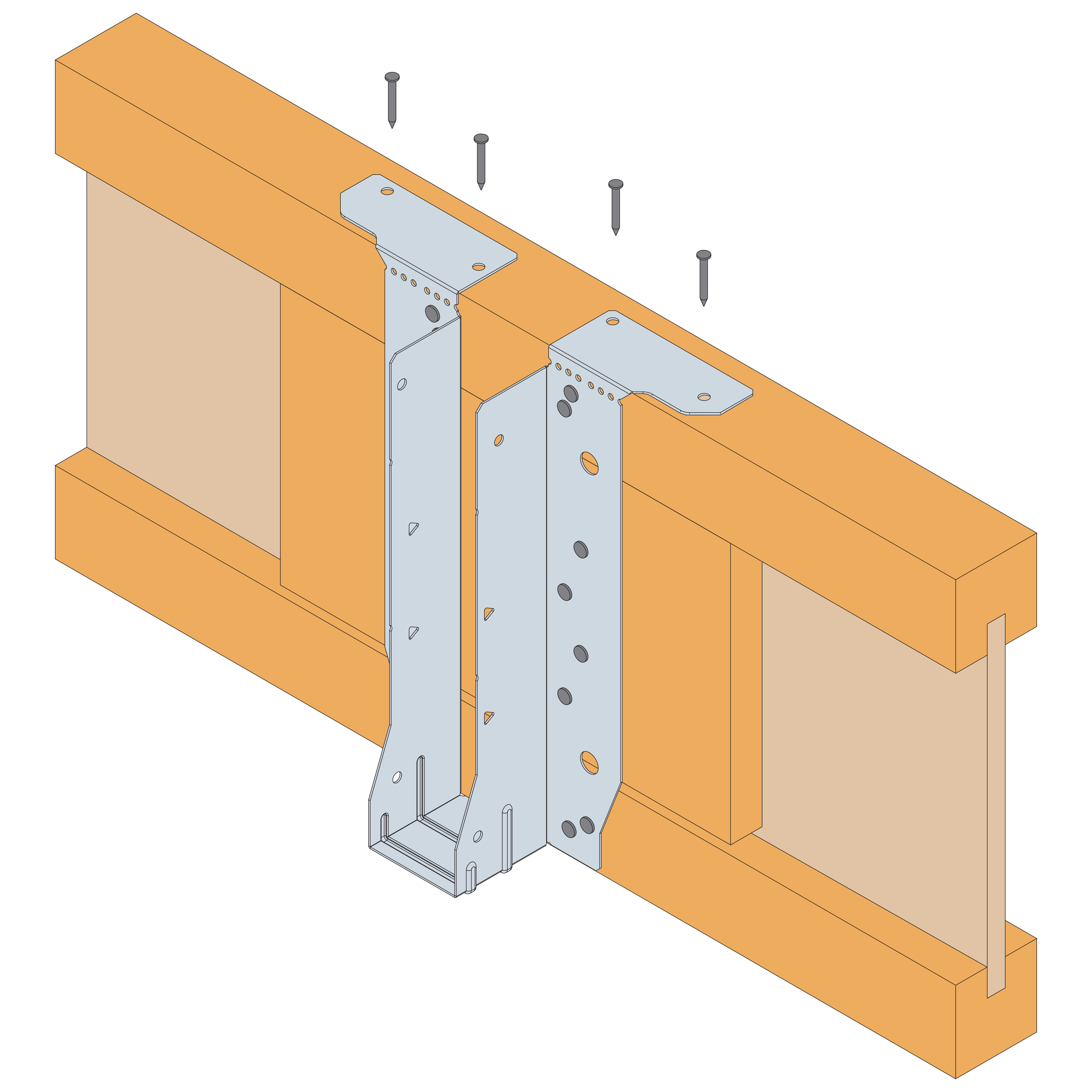

Vid montage på ovansidan (Top Fix) bockas den översta fliken över den bärande balken så det blir en skarp bocklinje längs överkanten av den bärande balken, och samtliga runda hål i toppen fylls med de specificerade infästningarna (OBSERVERA: Beroende på balkens höjd kan bocklinjen vara upp till 6 mm över perforeringslinjen).

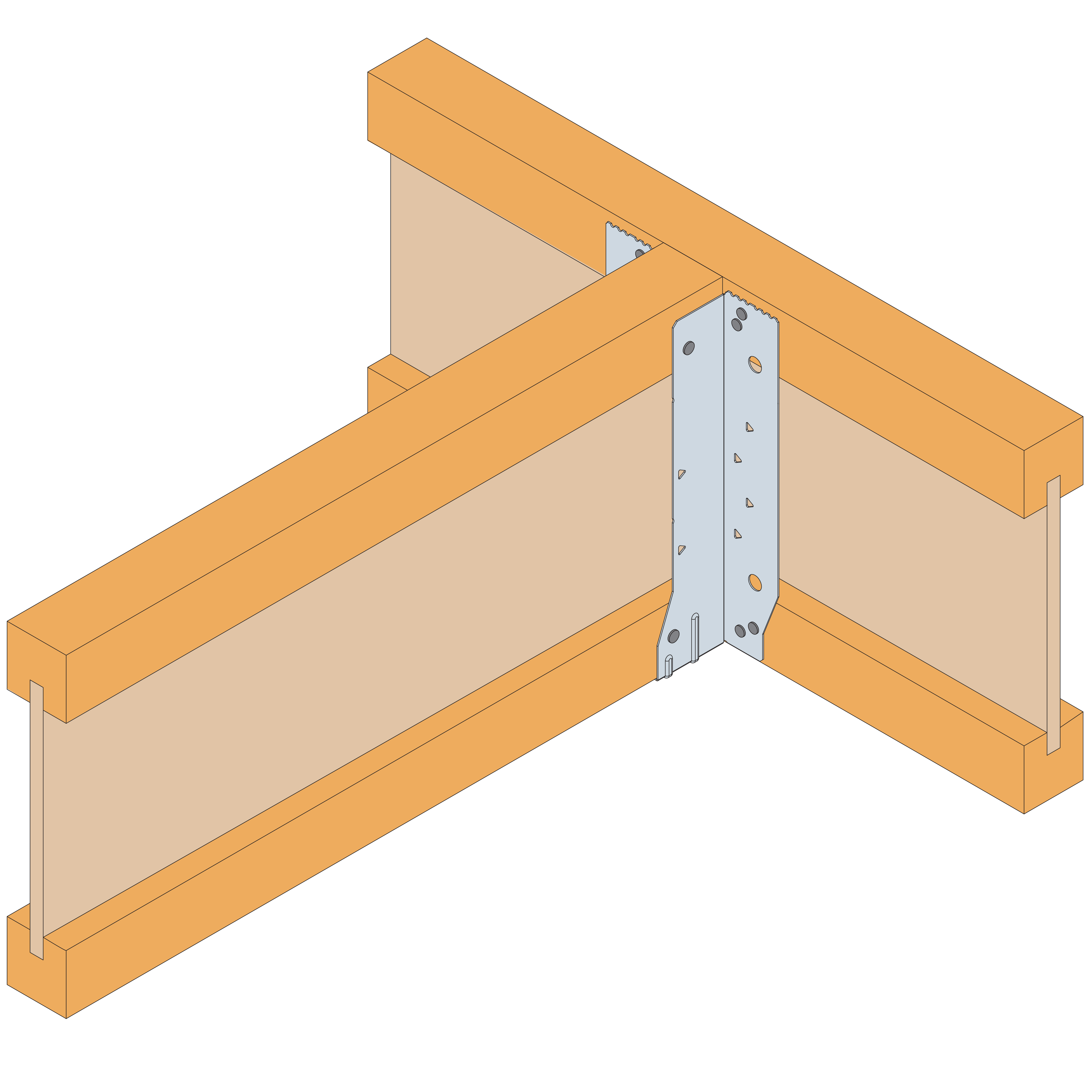

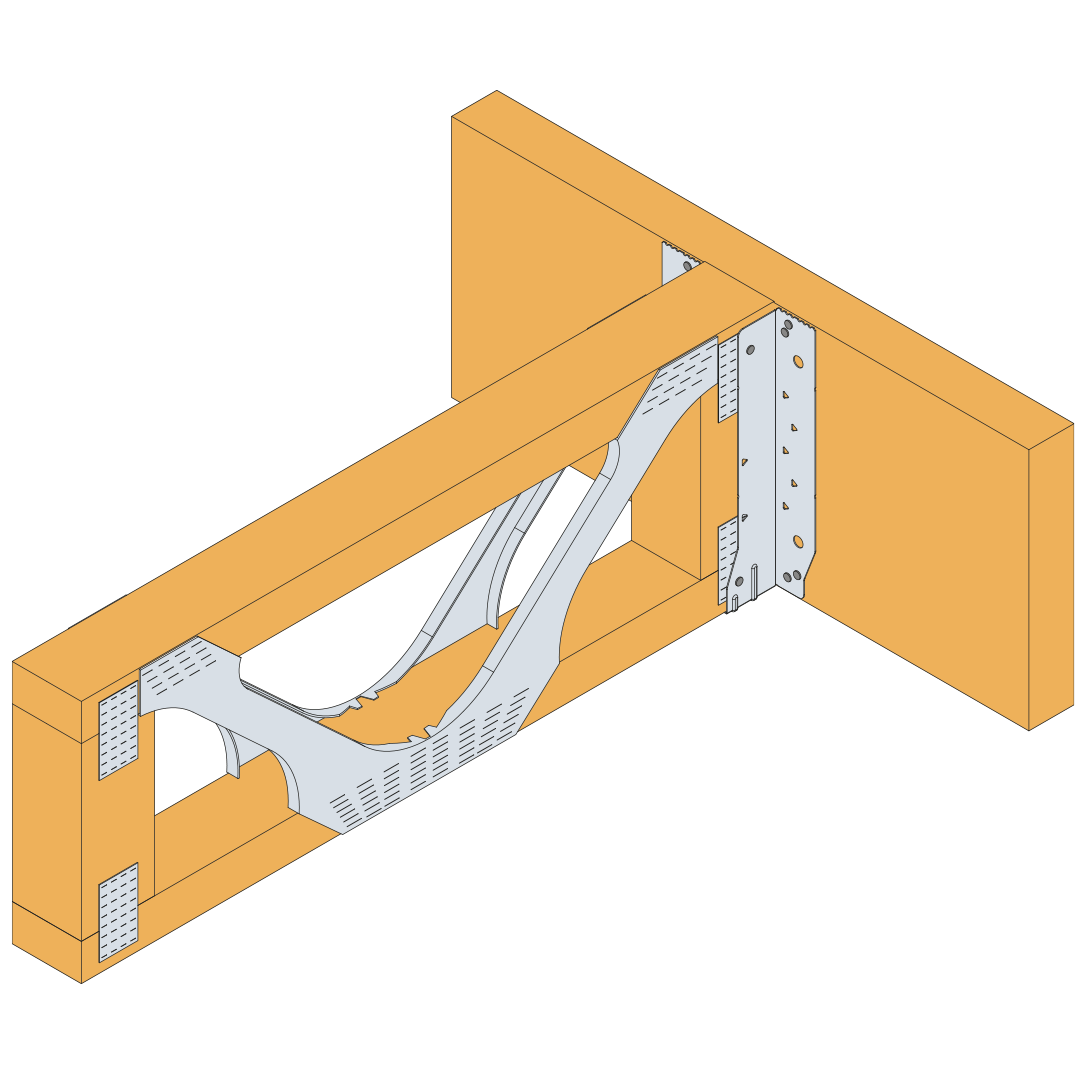

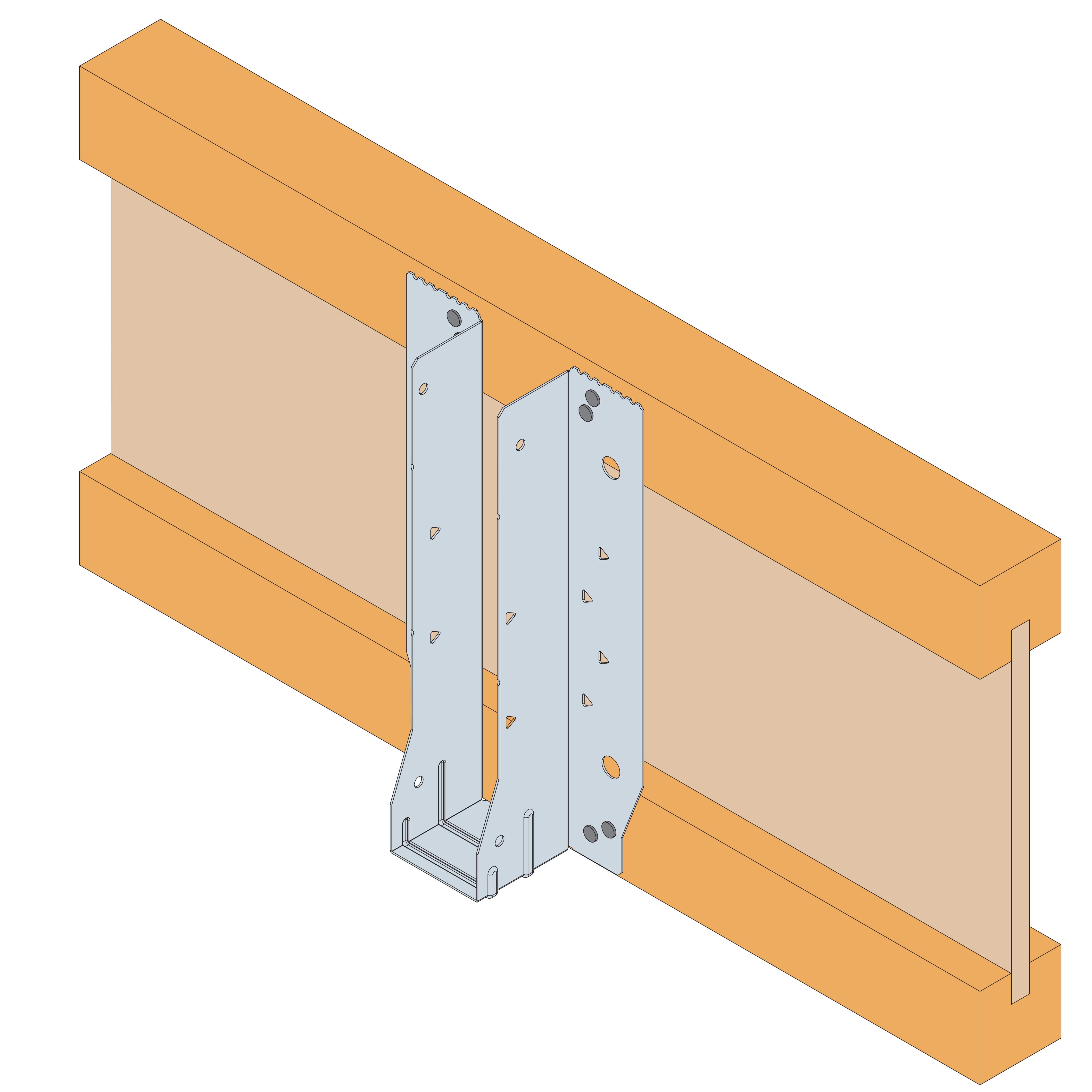

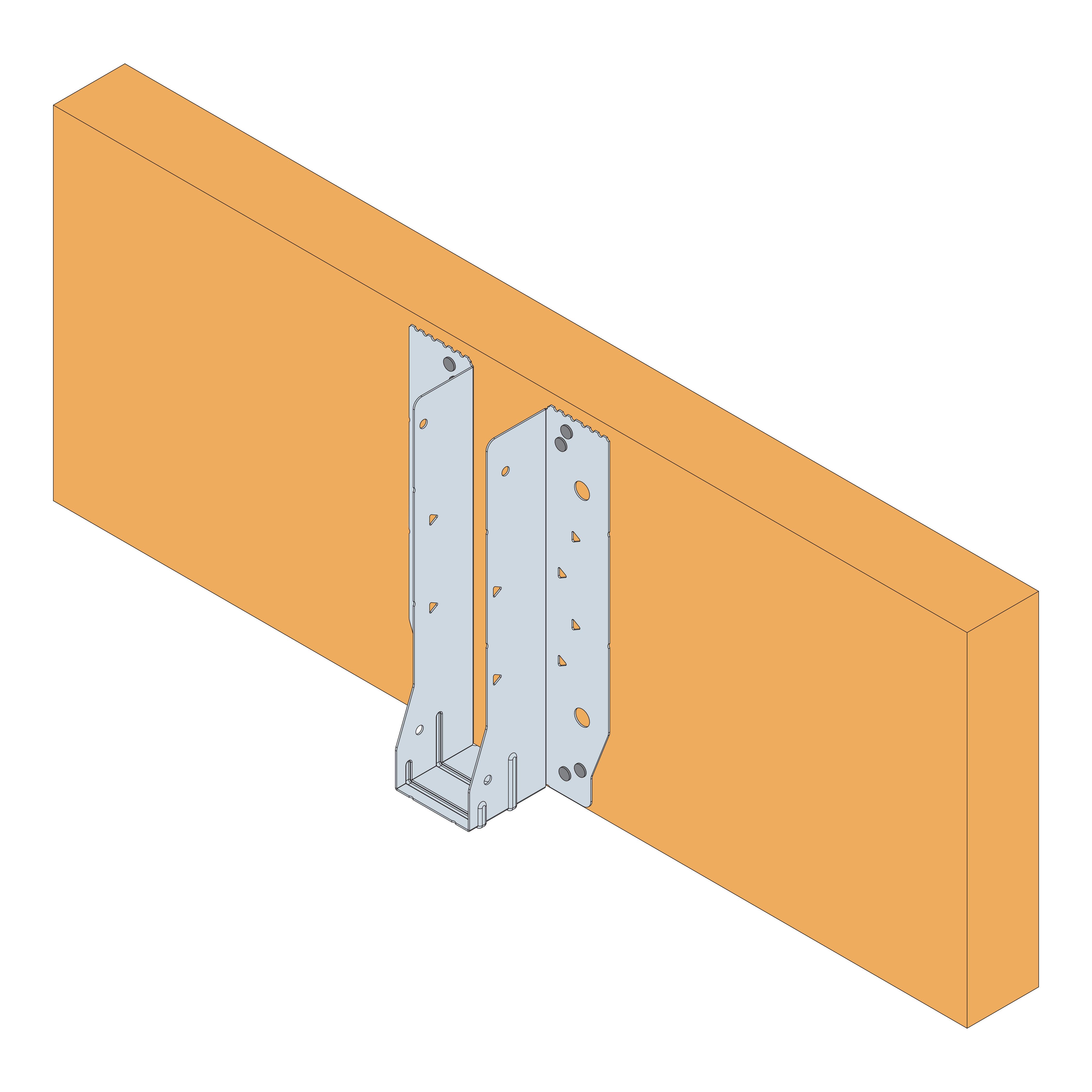

Vid montage på framsidan (Face Fix) bryts den översta fliken av längs perforeringslinjen (OBSERVERA: Den överste fliken kan brytas av före alternativt efter monteringen).

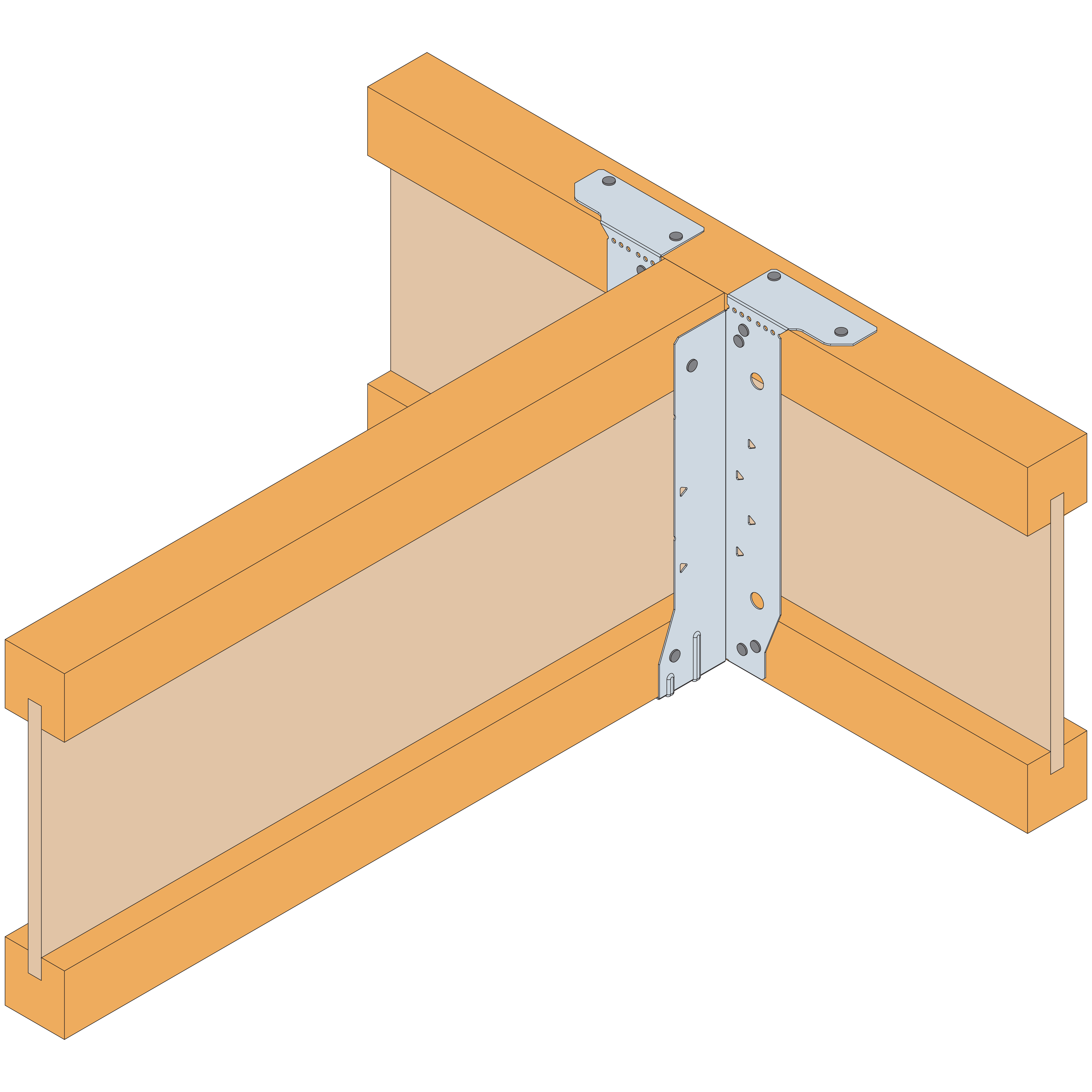

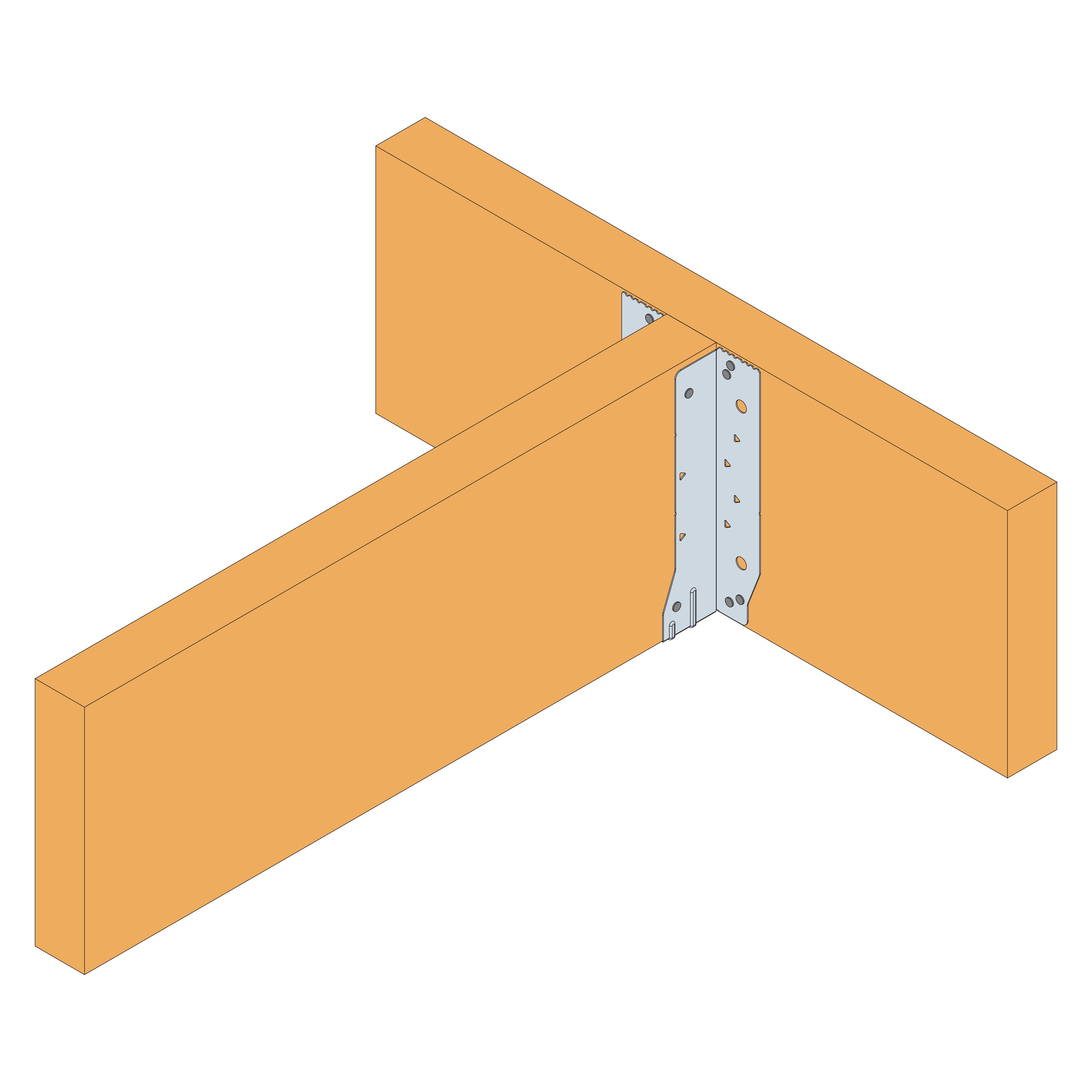

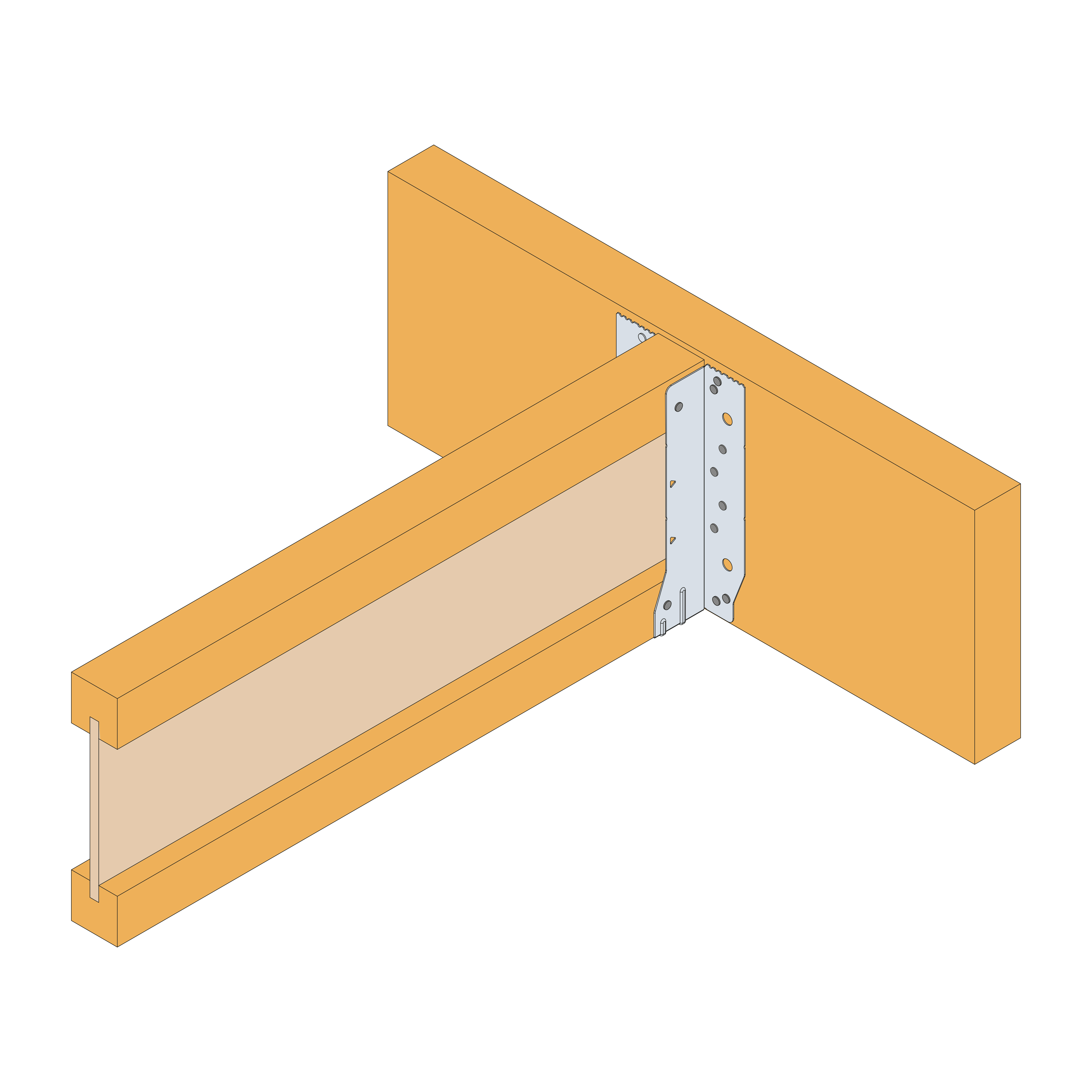

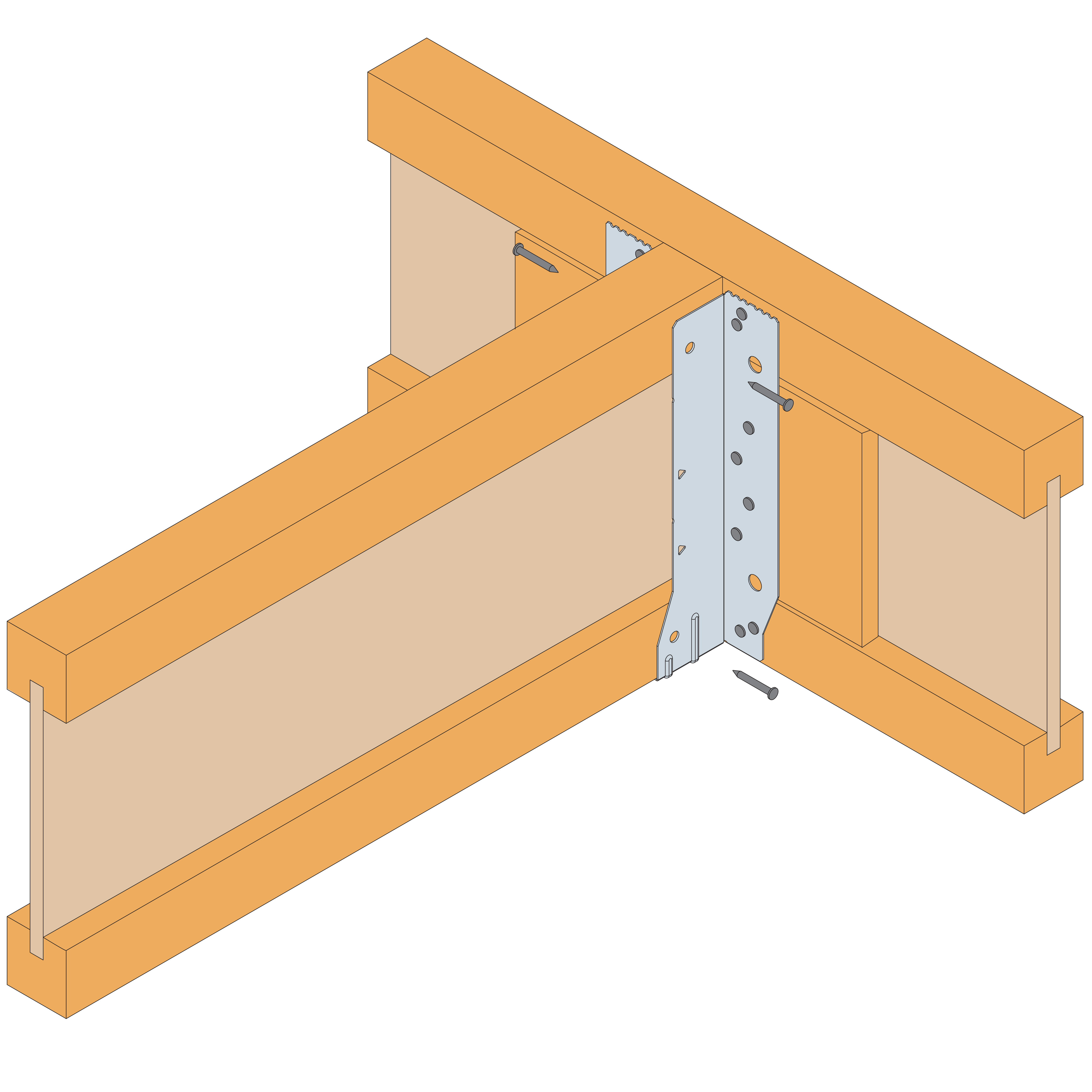

Montera den ingående balken och säkerställ att ligger tätt mot baksidan av EWH beslaget (det maximalt tillåtna avståndet är 3 mm mellan änden av den ingående balken och balkskons baksida), fyll alla runda hål på sidoflikarna.

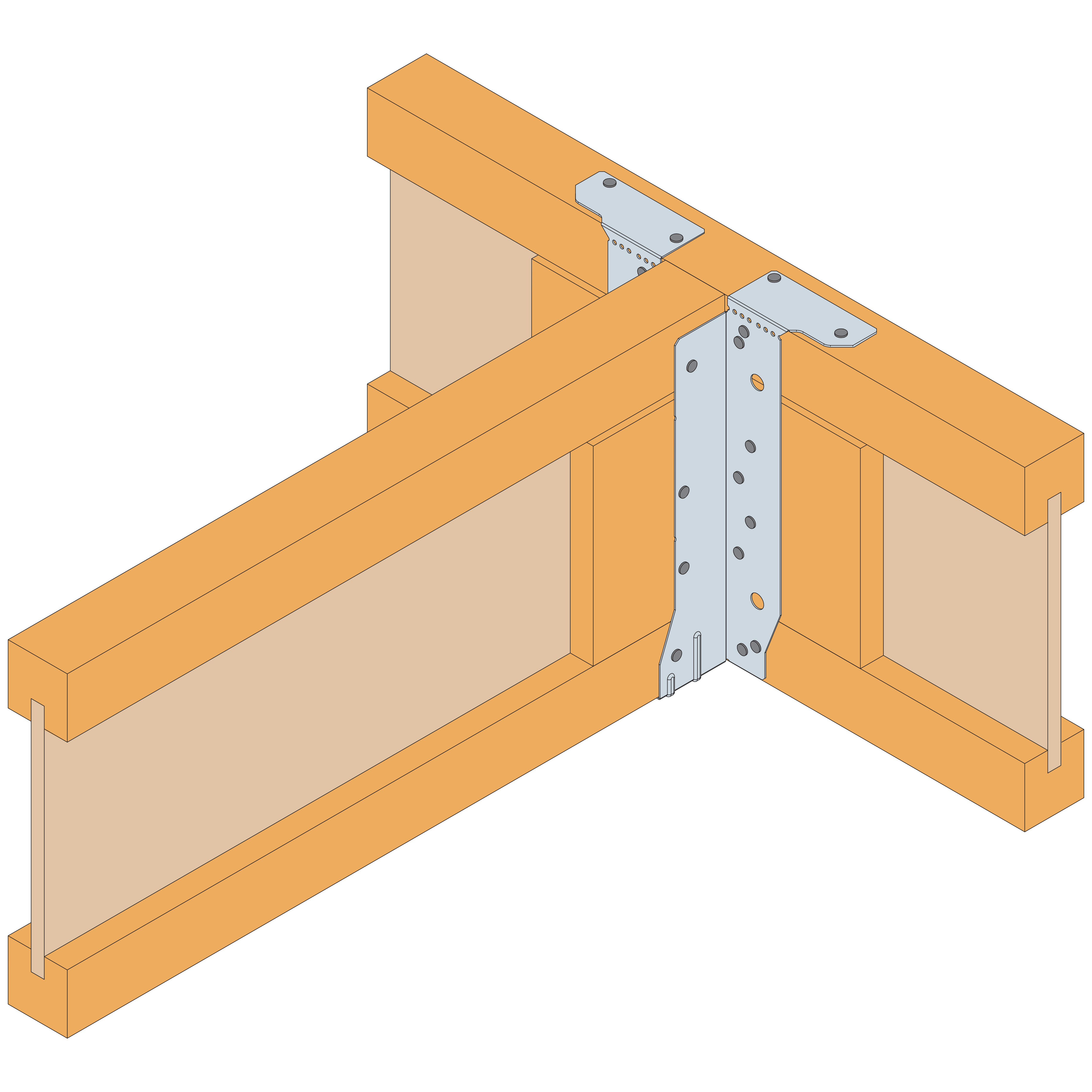

I de fall den bärande balken är lägre än balkskon kan man böja de övre flikarna uppåt så att balskon kan monteras tätt mot den bärande balken.

EWH Utökad Montageinstruktion - gäller för I-balkar, MetalWeb-balkar och balkar av massivträ.

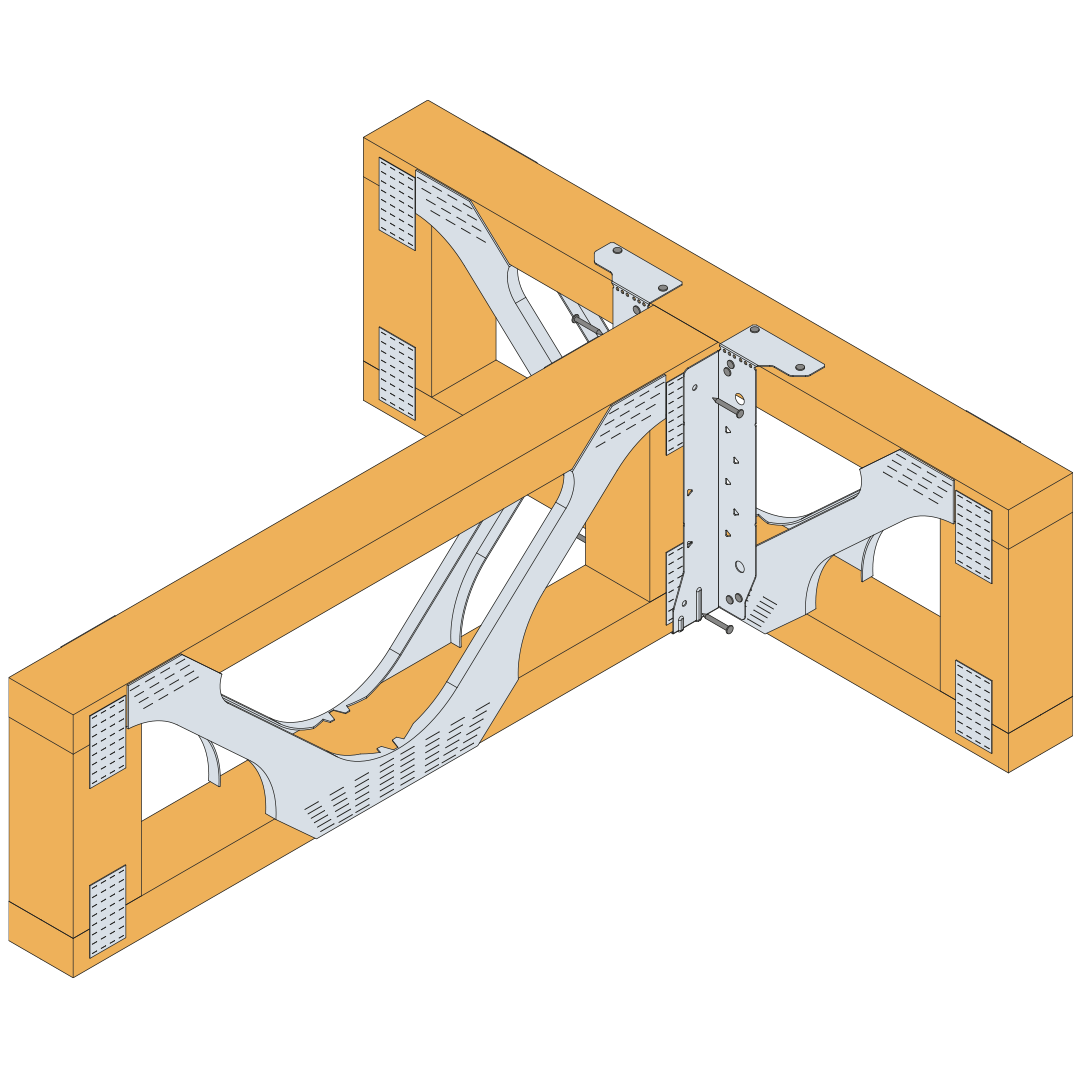

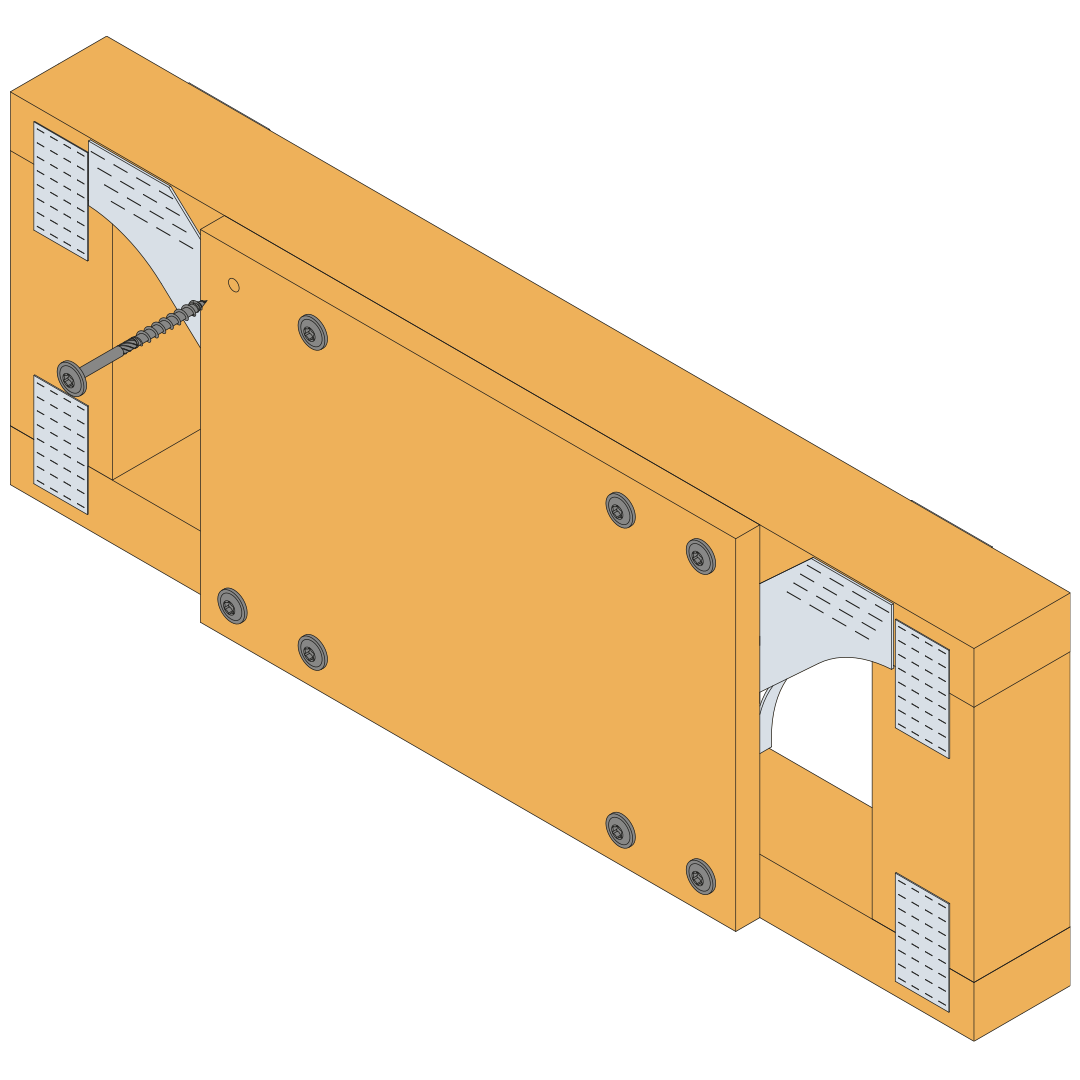

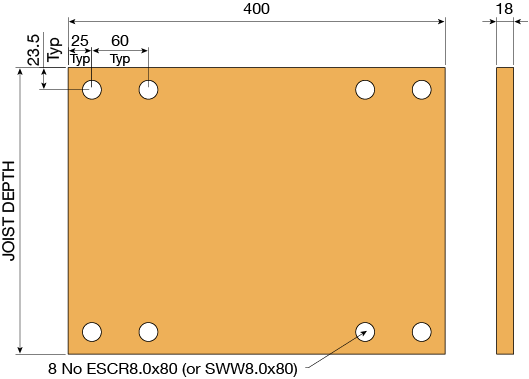

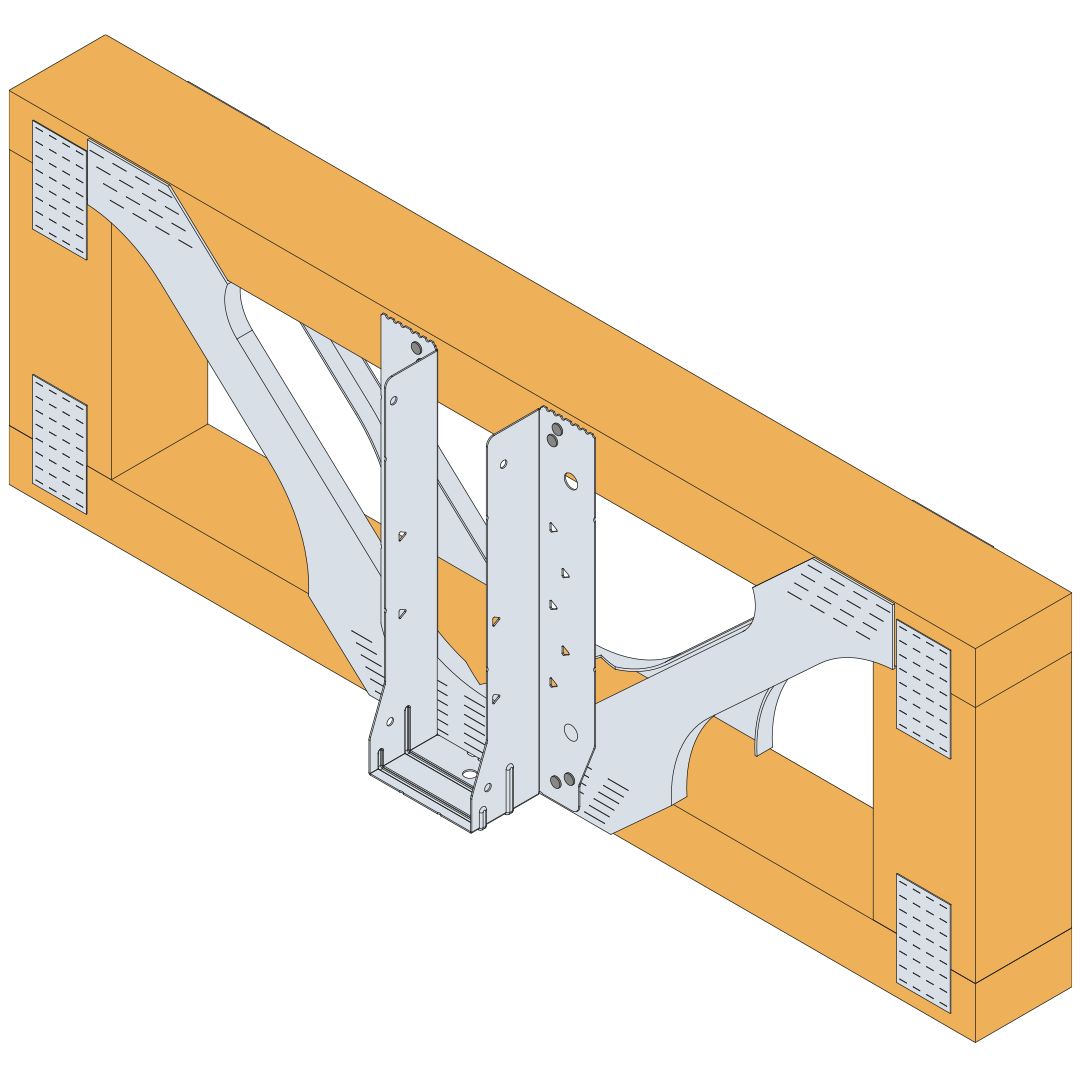

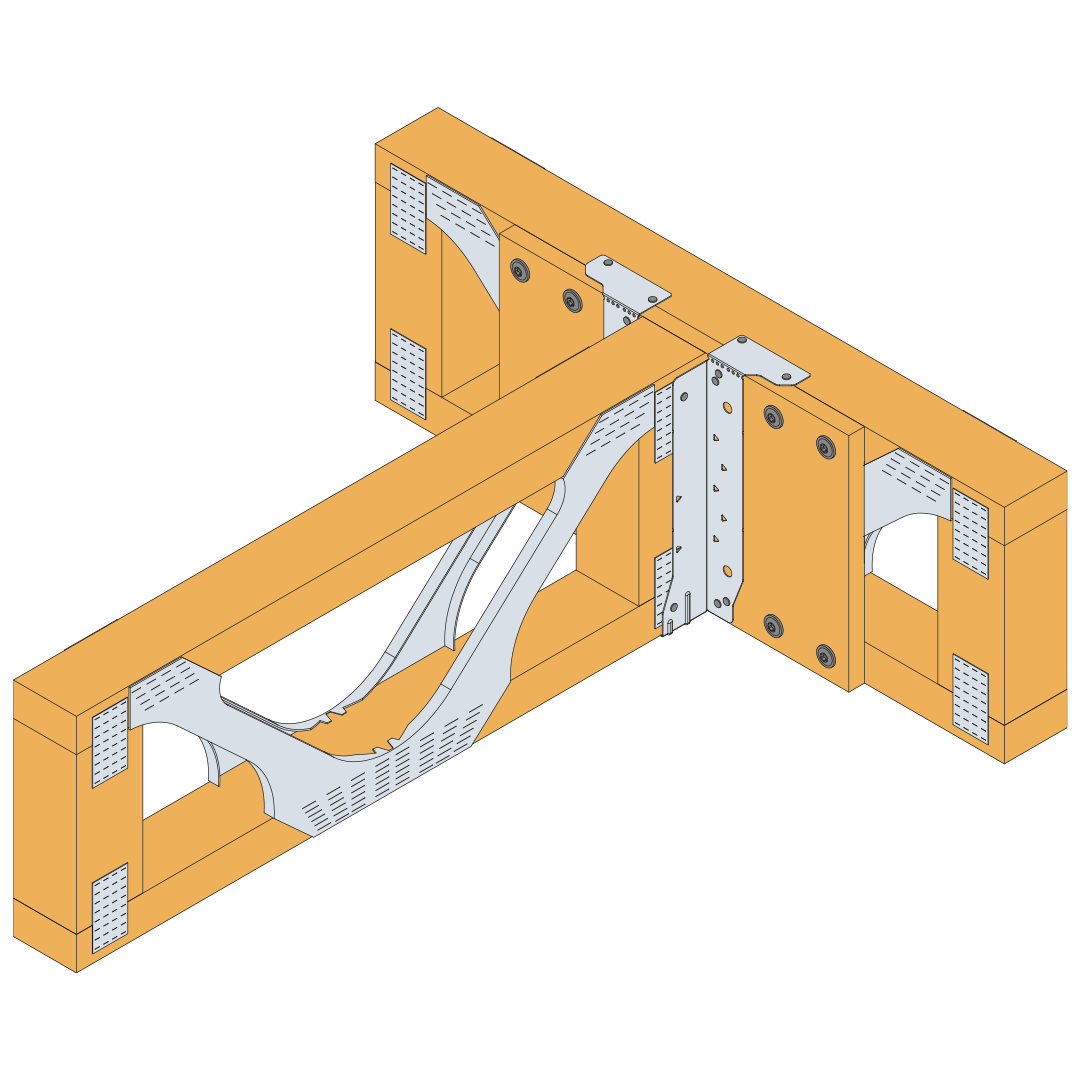

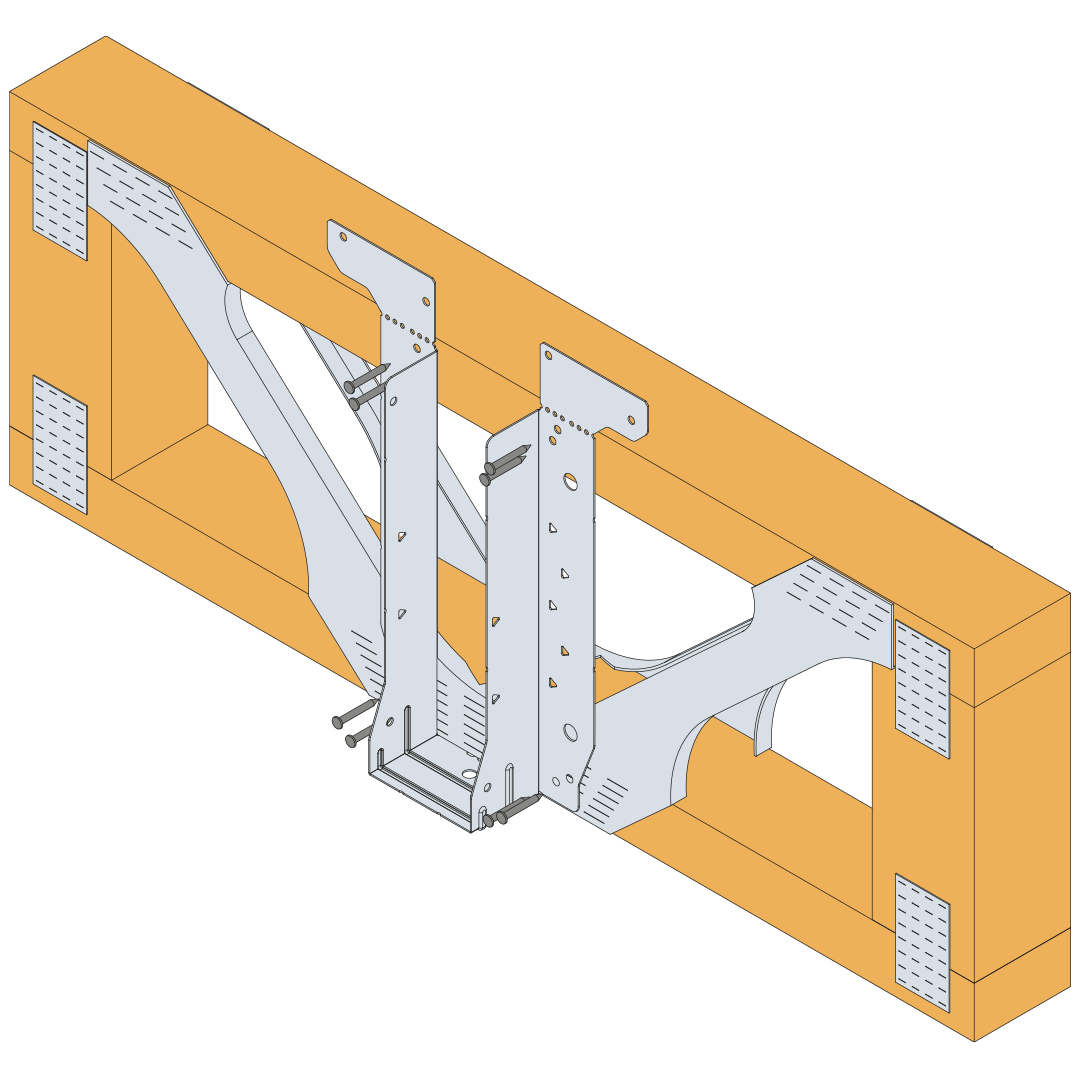

Montage på Metal Web balkar: Monera en 18 mm plywoodkskiva på framsidan av Metal Web balken. Plywoodskivan skall vara minst 400 mm lång och ha samma höjd som Metal Web balken.Plywoodskivan monteras med 8 st. SWW8,0x80 mm skruv. Skruvarna skall monteras i överensstämmelse med illustrationen nedanför.

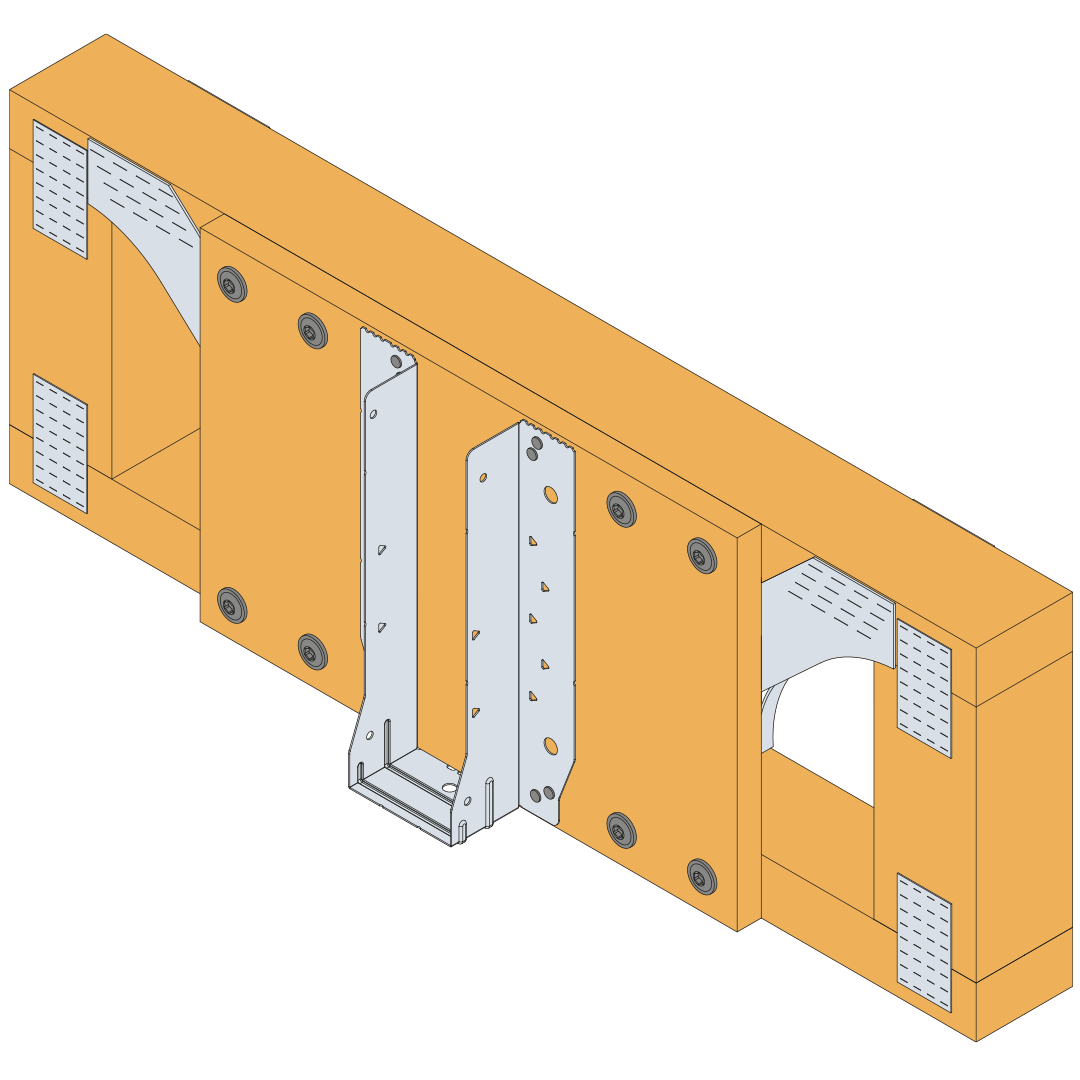

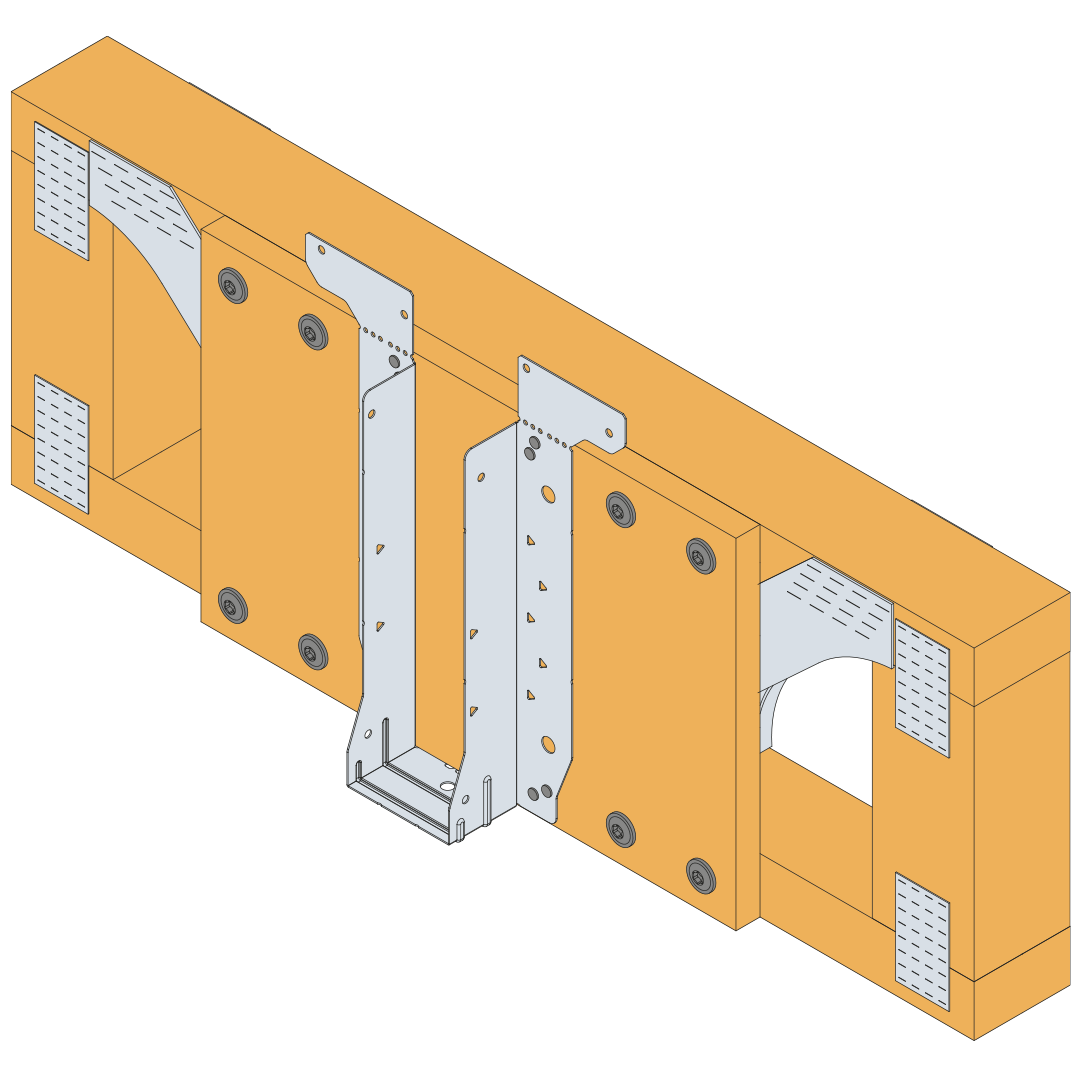

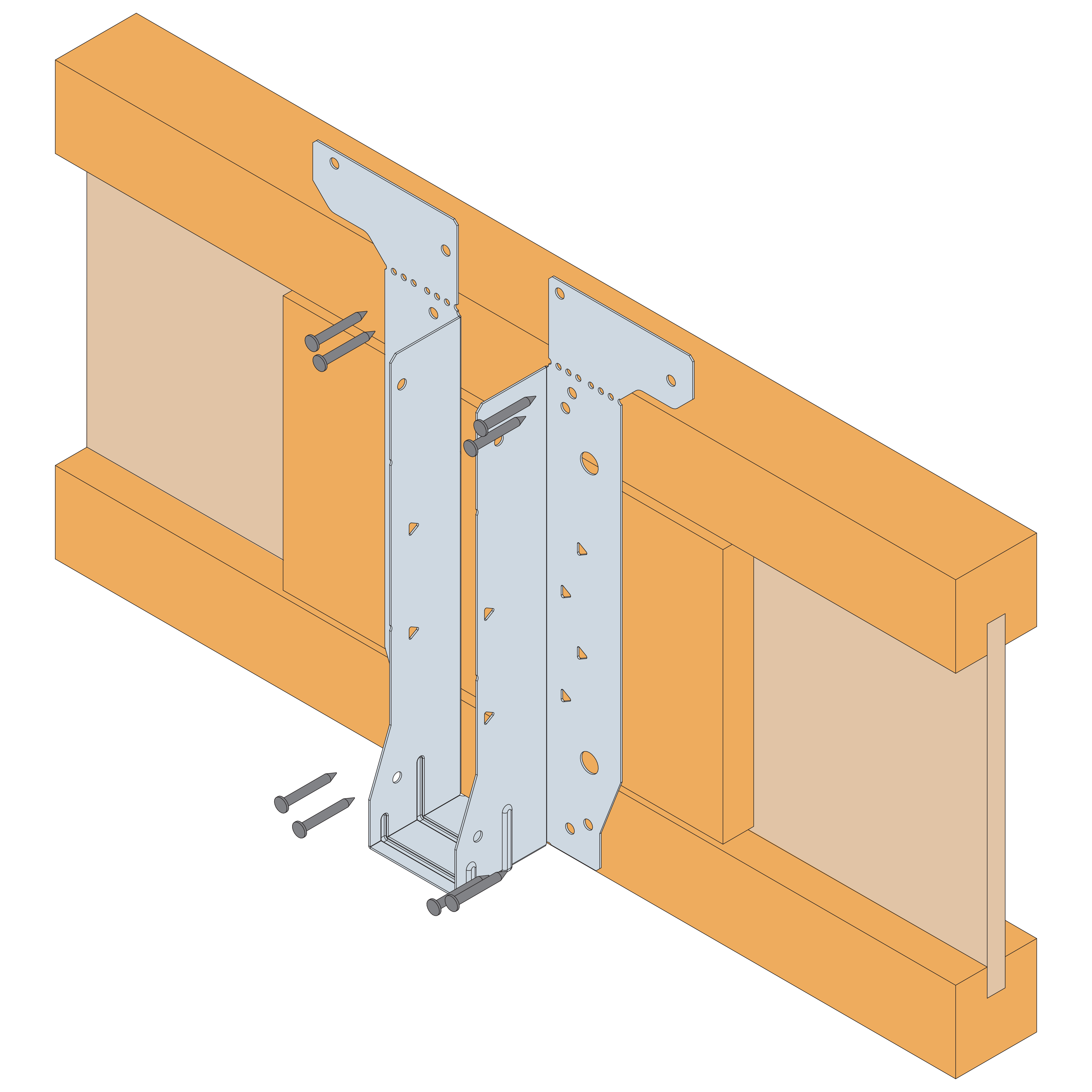

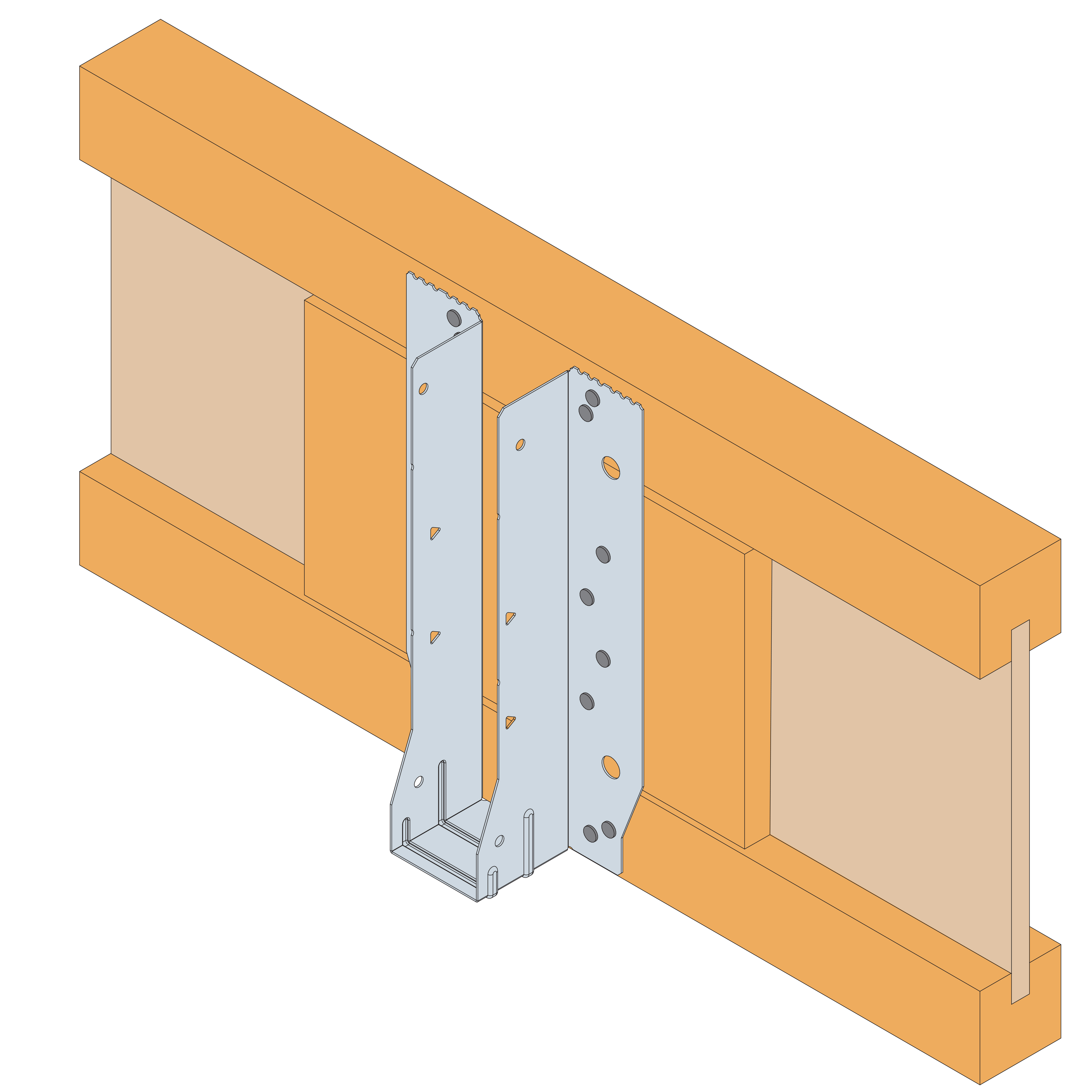

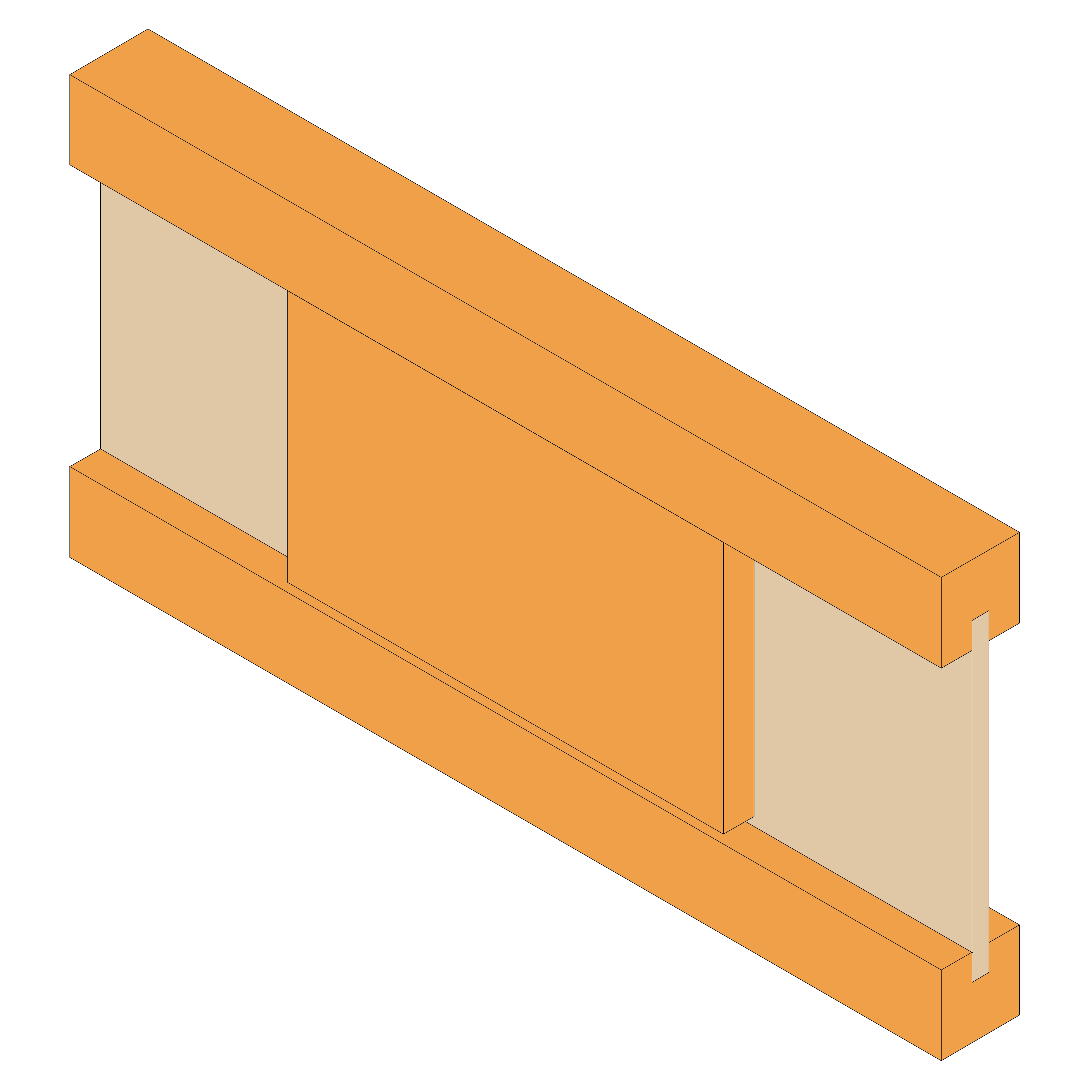

Montage på I-balkar: Montera en plywoodskiva på framsidan av I-balken. Plywoodskivans utformning och montage skall utföras i överensstämmelse med I-balk producentens specifikationer.
Placera EWH-balkskon på framsidan av den bärande balken och se till att sätesfliken är i linje med undersidan av den bärande balken.

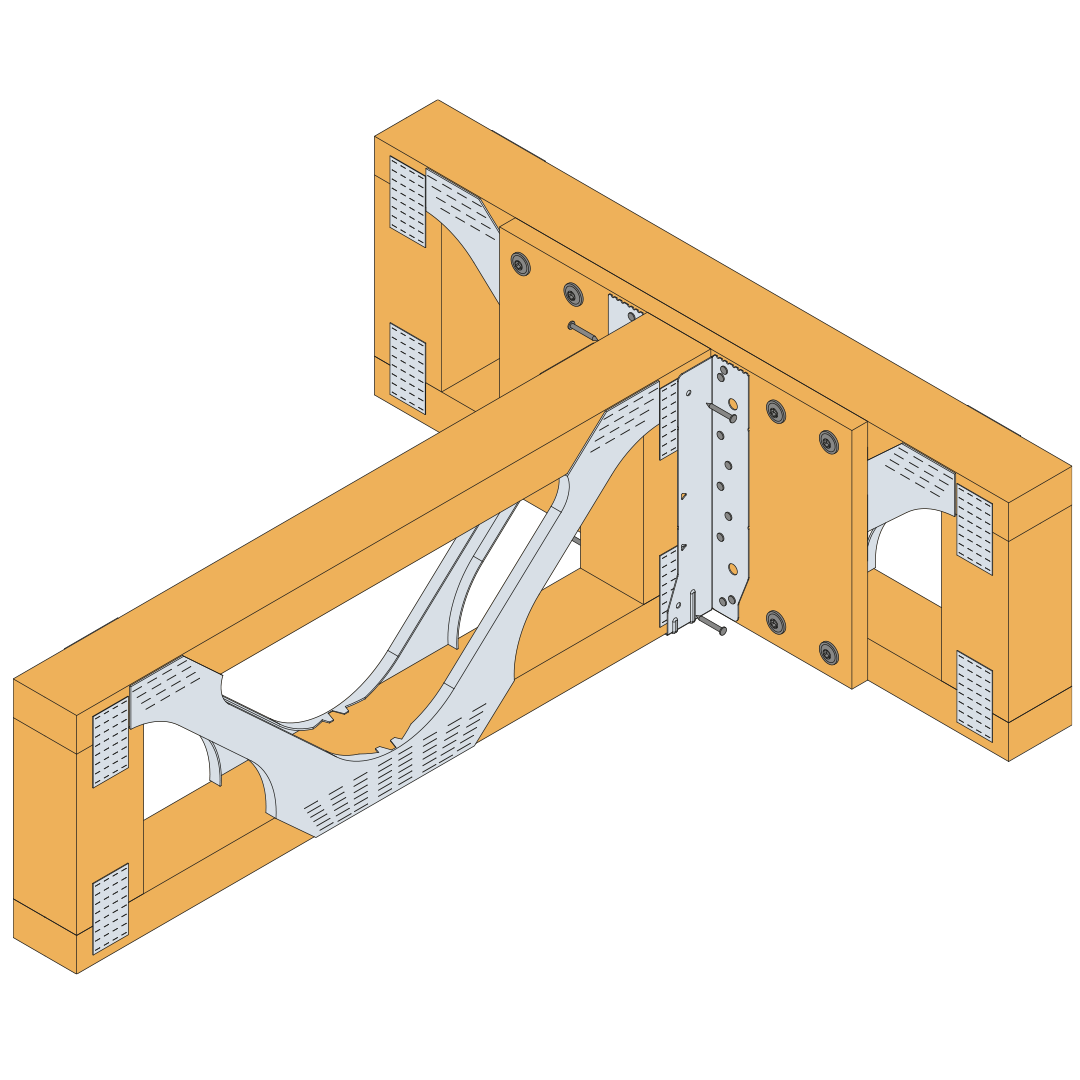

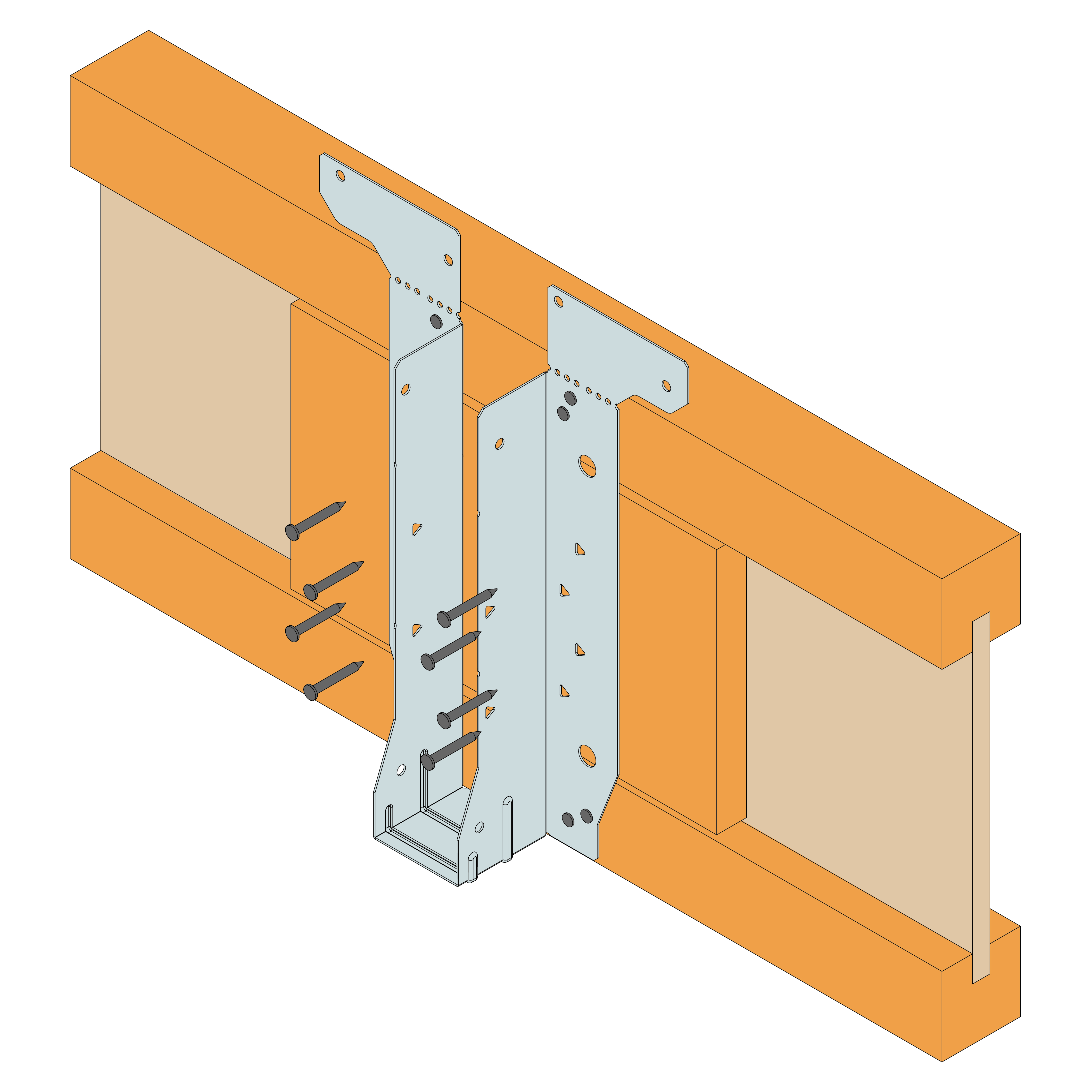

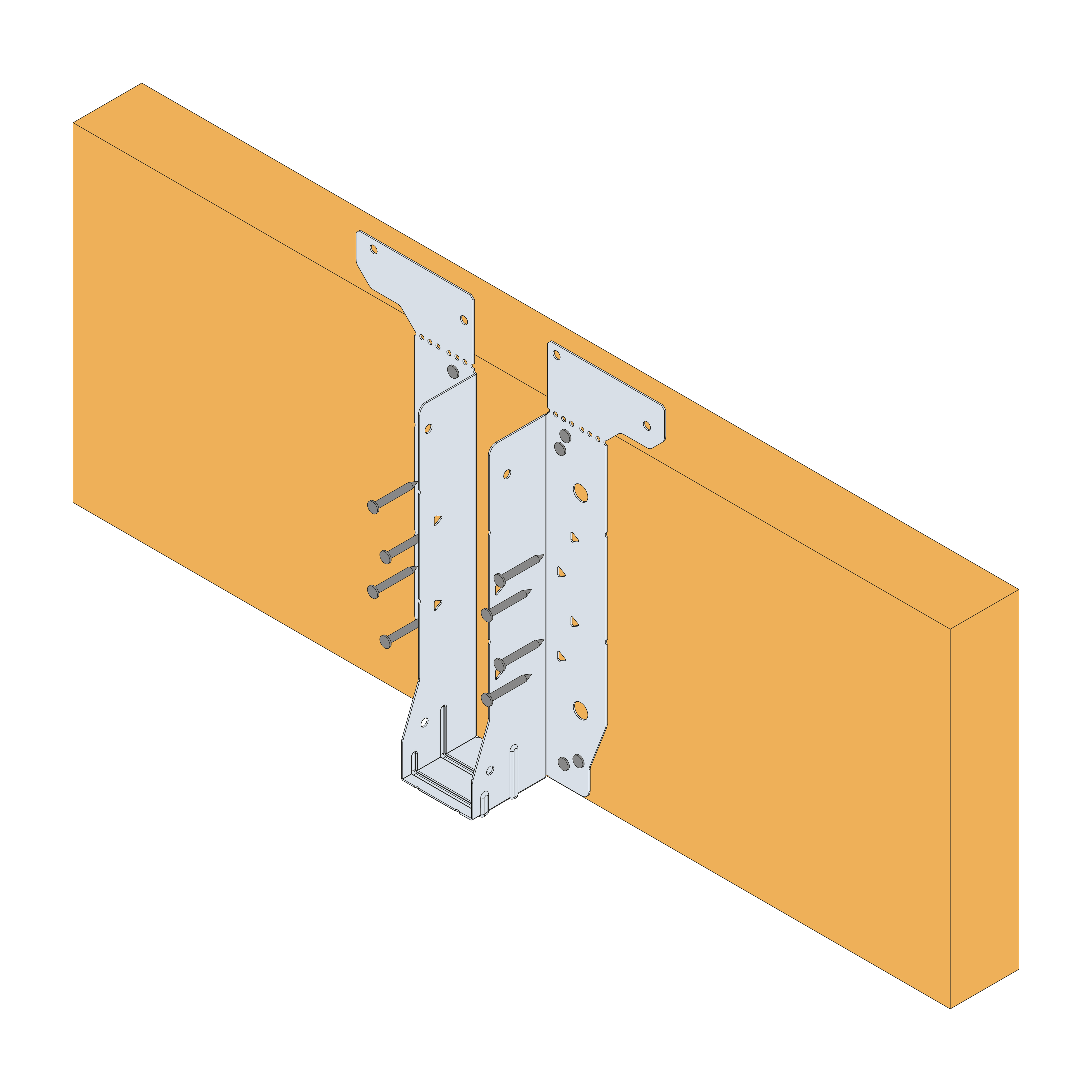

Säkerställ att balkskons sidor är lodrätta och fyll alla runda hål på framsidan och därefter samtliga triangulära hål, börja nerifrån och fyll hålen med de specificerade infästningarna.
Vid montage på ovansidan (Top Fix) bockas den översta fliken över den bärande balken så det blir en skarp bocklinje längs överkanten av den bärande balken, och samtliga runda hål fylls med de specificerade infästningarna (OBSERVERA: Beroende på balkens höjd kan bocklinjen vara upp till 6 mm över perforeringslinjen).

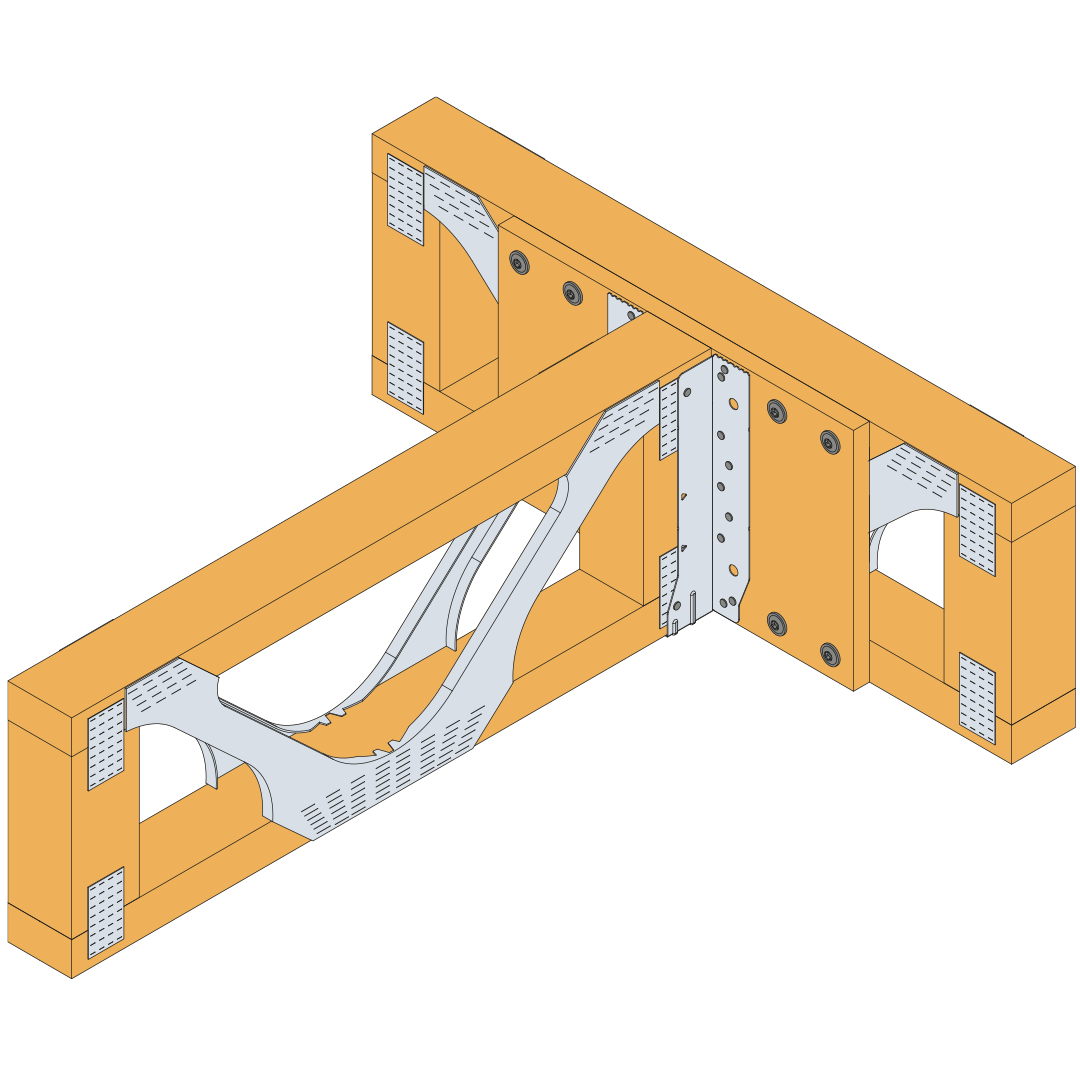

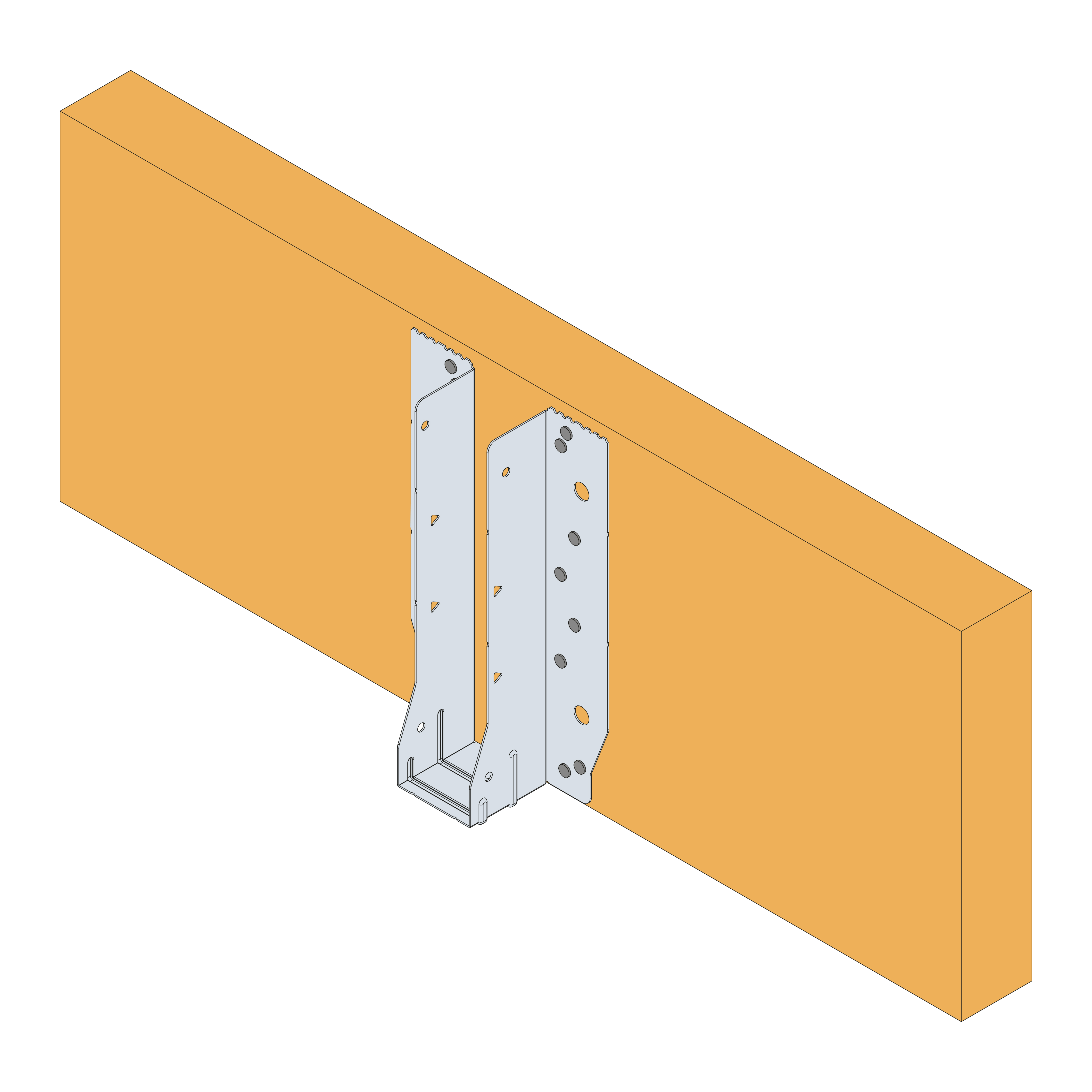

Vid montage på framsidan (Face Fix) bryts den översta fliken av längs perforeringslinjen (OBSERVERA: Den överste fliken kan brytas av före alternativt efter monteringen).

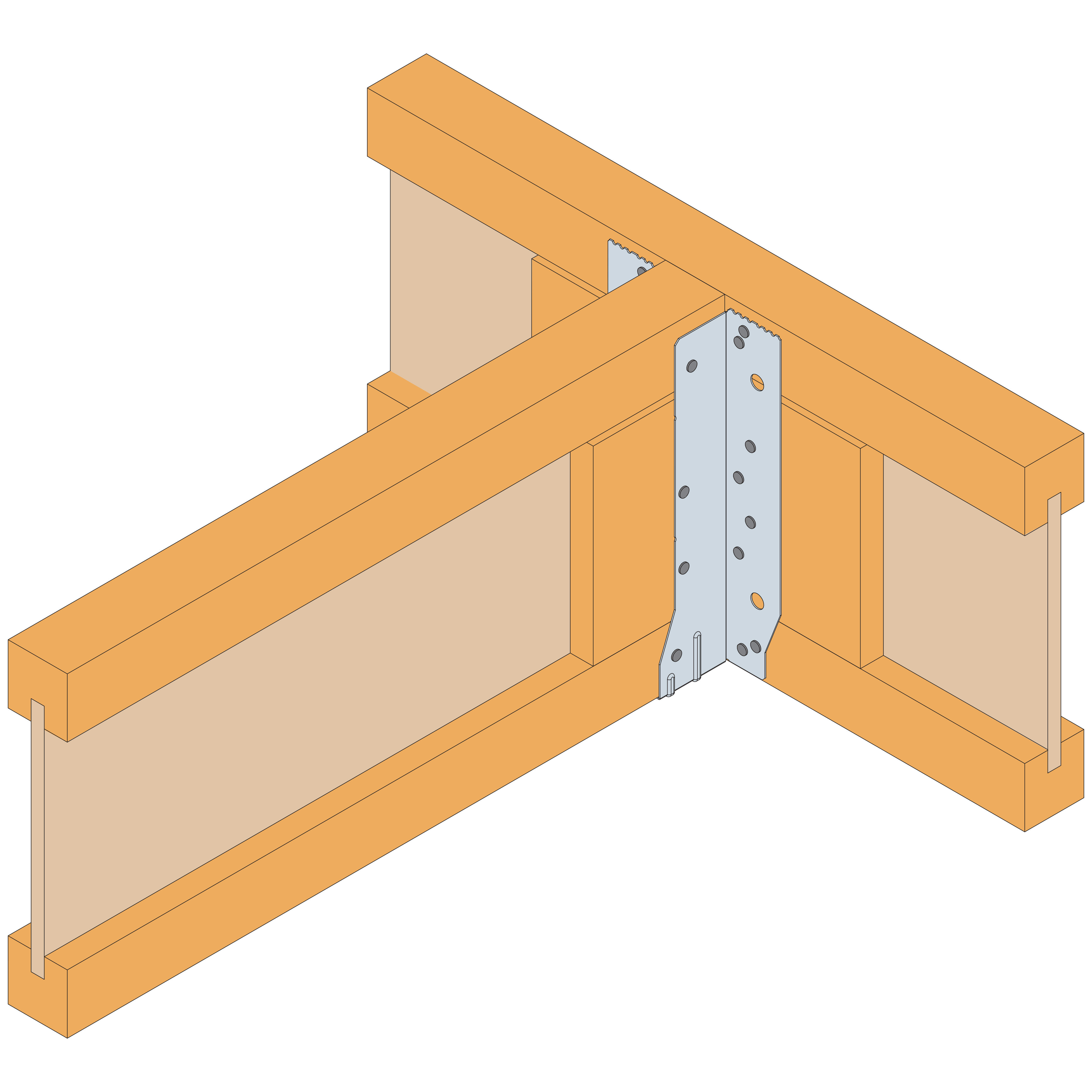

Montera den ingående balken och säkerställ att ligger tätt mot baksidan av EWH beslaget (det maximalt tillåtna avståndet är 3 mm mellan änden av den ingående balken och balkskons baksida), fyll alla runda hål på sidoflikarna.
I de fall den ingående balken är en I-balk är det nödvändigt med livförstärkning. (Livförstärkningens storlek och montage skall utföras i överensstämmelse med I-balk producentens specifikationer. Fyll samtliga runda och triangulära hål med de specificerade infästningarna.
