BETA
Dragankare
Dragankare BETA används till förankring av träkonstruktioner på betong. Dragankaret gjuts minst 100 mm ner i betong. För att uppnå fullständig förankring görs ingjutning med rundstång enligt monteringsritningen.
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Indoor
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Dimensioner [mm] | Hål, flik A | Hål, flik B | Antal per förpackning | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø | Ø5 | ||
| BETA2/200 | 180 | 20 | 40 | 35 | 2 | 15 | 1 | 150 |
| BETA2/300 | 280 | 20 | 40 | 35 | 2 | 22 | 1 | 100 |
| BETA2/400 | 380 | 20 | 40 | 35 | 2 | 30 | 1 | 80 |
| BETA2/500 | 480 | 20 | 40 | 35 | 2 | 37 | 1 | 50 |
| BETA2/600 | 580 | 20 | 40 | 35 | 2 | 45 | 1 | 50 |
1) För beräkningsmässig bärförmåga se "Dragankare allmän information"
Rlat,k = karakteristisk tvärbärförmåga av ett förband
Antal förband n = neff enl. Eurokod (8.3.1.1)

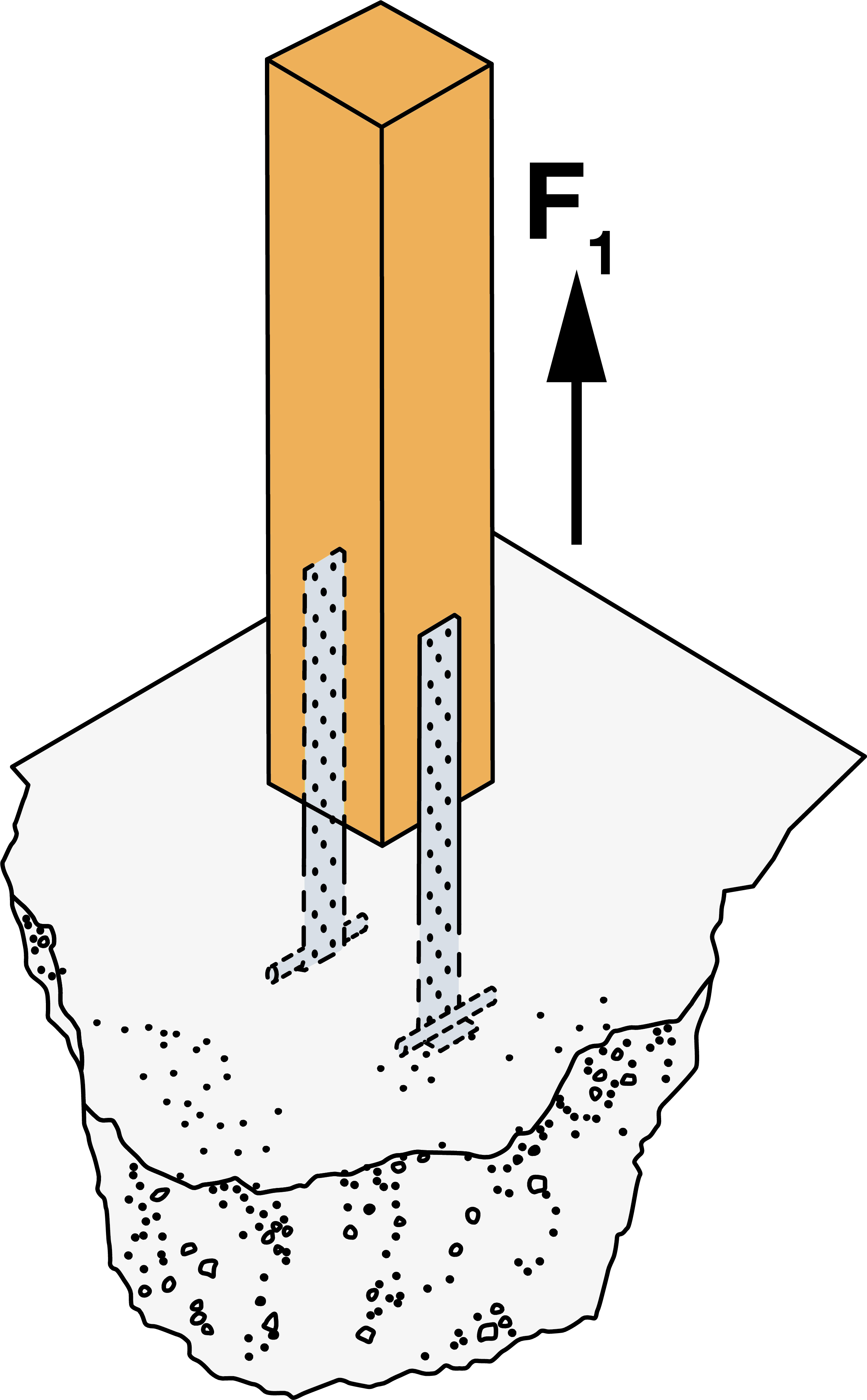

Karakteristisk bärförmåga
| Art. nr. | Sammanfogningen | Karakteristisk bärförmåga | |
|---|---|---|---|
| Flik A | Stål [kN] | ||
| - | Typ | ||
| BETA2/200 | <15 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/300 | <22 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/400 | <30 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/500 | <37 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/600 | <45 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
Rlat,k = Karakteristisk kapacitet för fästelement (CNA eller CSA)
n = neff enligt Eurokod (8.3.1.1) för antalet fästelement
