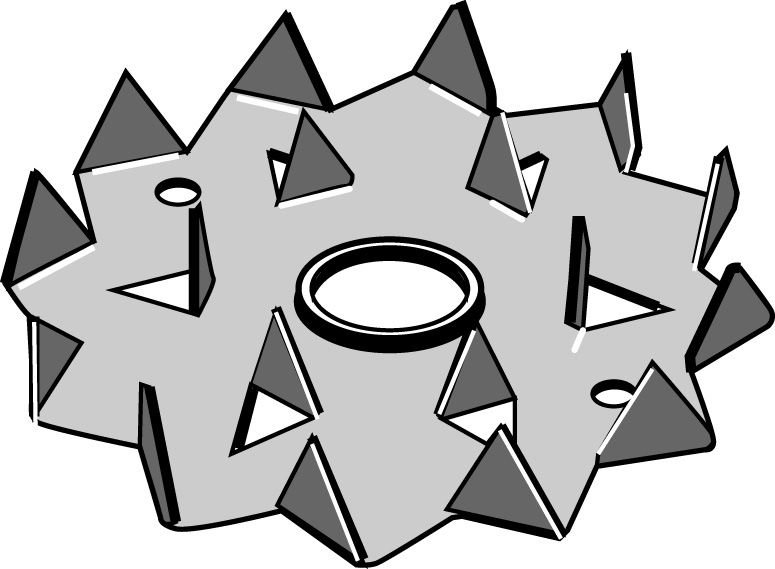

C2 - C4

Bulldog® - enkelsidiga brickor

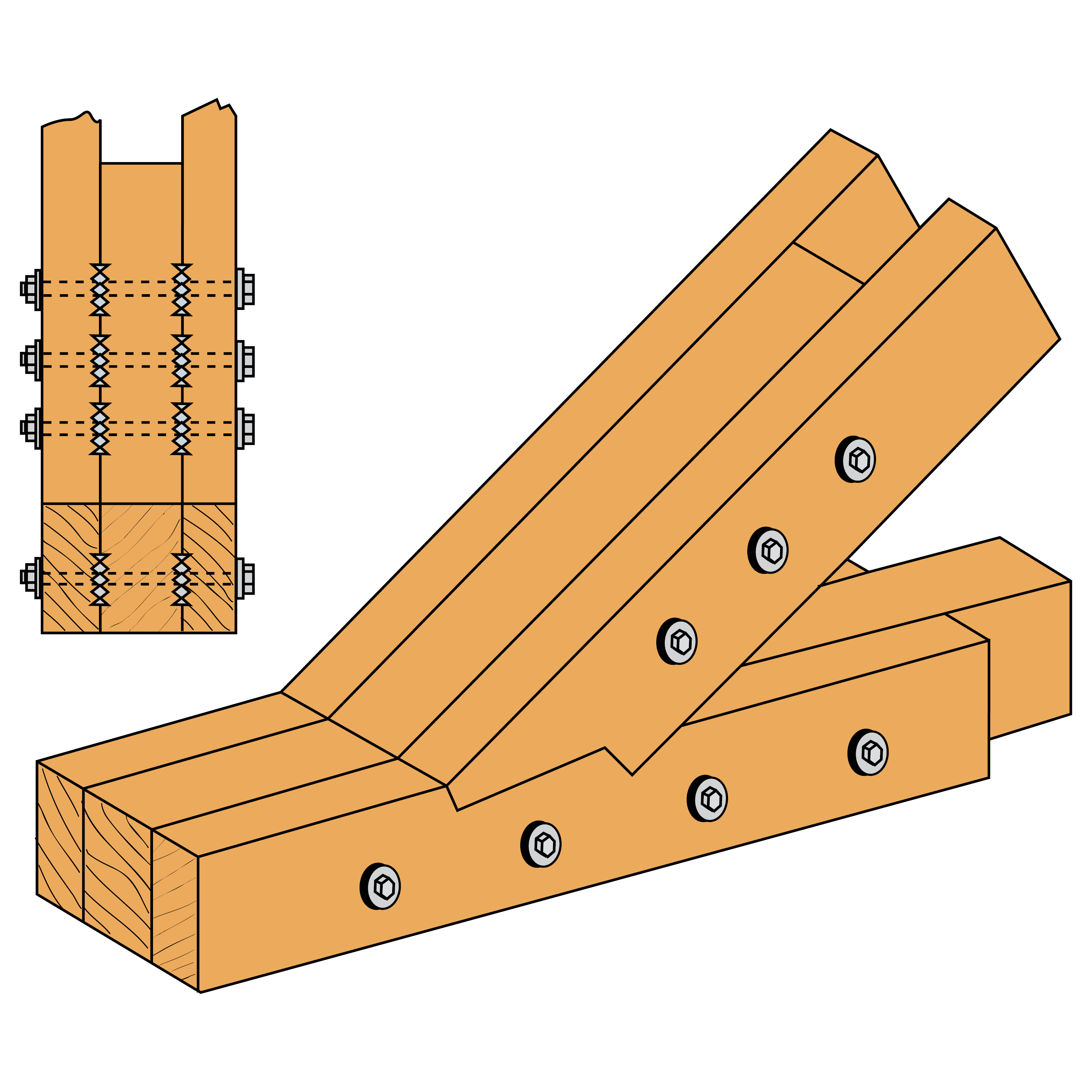

Bulldog-brickor används till förstärkning av bultade infästningar i träkonstruktioner. Tvåsidiga brickor används uteslutande i trä/träinfästningar, medan enkelsidiga brickor också kan användas i infästningar mellan stål och trä. Bulldog-brickor är tillverkade enligt EN912, där produkternas tillfredsställande geometri framgår. För enkelsidiga brickor ska det invändiga hålets diameter passa till bultdiametern. För de tvåsidiga brickorna är detta inte nödvändigt, d.v.s. det kan användas olika bultdiametrar i ett mellanlägg. Borrdiametern för bulthålet i träet får som högst vara 1 mm större än bultdiametern. Angående minsta inbördes avstånd, kant- och ändavstånd för mellanläggen hänvisas till tabell 8.8 i Eurokod 5.

Tekniskt datablad

CE-märkt

Användningsklass 3

Outdoor

Hot Dip Galvanized

Produktinformation

Bilder

Egenskaper

Material

Bulldog-brickor är gjorda av HC340LA och varmförzinkade på normalt 50 μm. De kan därför användas i korrosiv miljö.

Fördelar

Bulldog-brickor förstärker bultars och franska skruvars bärförmåga i sidoträ- och kantträsskarvningar

Applikationer

Monteras på

Trä

Användningsområden

Används till att förstärka bultars och franska skruvars bärförmåga i sidoträ- och kantträsskarvning

Teknisk data

Dimensioner

Dimensioner C2

Art. nr.	Typ	Mått [mm]
		Ø		Höjd		Tjocklek
		Utvändig	Hål	Tänder	Total	t
		d_c	d₁	h₁	h_c	t
C2-50M10G-B	C2	50	10.4	5.6	6.6	1
C2-50M12G	C2	50	12.4	5.6	6.6	1
C2-50M16G-B	C2	50	16.4	5.6	6.6	1
C2-50M20G-B	C2	50	20.4	5.6	6.6	1
C2-62M12G	C2	62	12.4	7.5	8.7	1.2
C2-62M16G-B	C2	62	16.4	7.5	8.7	1.2
C2-62M20G-B	C2	62	20.4	7.5	8.7	1.2
C2-75M12G	C2	75	12.4	9.2	10.4	1.3
C2-75M16G-B	C2	75	16.4	9.2	10.4	1.3
C2-75M18G	C2	75	18.4	9.2	10.4	1.3
C2-75M20G-B	C2	75	20.4	9.2	10.4	1.3
C2-75M24G	C2	75	24.4	9.2	10.4	1.3
C2-75M26G	C2	75	26.4	9.2	10.4	1.3
C2-95M16G-B	C2	95	16.4	11.4	12.7	1.4
C2-95M20G-B	C2	95	20.4	11.4	12.7	1.4
C2-95M22G-B	C2	95	22.4	11.4	12.7	1.4
C2-95M24G-B	C2	95	24.4	11.4	12.7	1.4
C2-117M16G	C2	117	16.4	14.5	16	1.5
C2-117M20G-B	C2	117	20.4	14.5	16	1.5
C2-117M22G-B	C2	117	22.4	14.5	16	1.5
C2-117M24G-B	C2	117	24.4	14.5	16	1.5

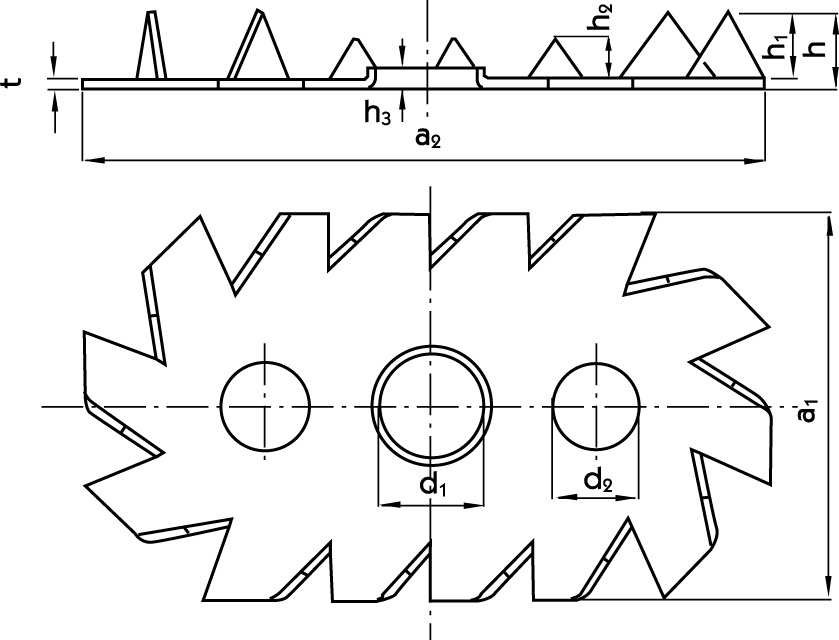

Dimensioner - C4

Art. nr.	Typ	Mått [mm]
		Ø		Höjd		Tjocklek	a₁	a₂
		Hål	Sekundära hål	Tänder	Total	t
		d₁	d₂	h₁	h_c	t
C4-73/130M24G	C4	24.4	16	13.3	14.8	1.5	73	130

Minimum kantavstånd och karakteristisk bärförmåga

Art. nr.	Typ	Bult Ø	Vald timmertjocklek		Min. avstånd [mm]						Karakteristisk skjuvning förmåga
		d_b [mm]	t₁ [mm]	t₂ [mm]	Avstånd paralalt med fiberriktn	Avstånd vinkelrätt mot fiberriktn	Belastet kanten	Ubelastet kanten	Belastet kanten	Ubelastet kanten	R_v,k [kN]
		d_b [mm]	t₁ [mm]	t₂ [mm]	a_1 α=0°	a₂	a_3.t	a_3.c α=90°	a_4.t α=90°	a_4.c	R_v,k [kN]
C2-50M10G-B	C2	10	17	28	75	60	75	75	40	30	6.4
C2-50M12G	C2	12	17	28	75	60	75	75	40	30	6.4
C2-50M16G-B	C2	16	17	28	75	60	75	75	40	30	6.4
C2-50M20G-B	C2	20	17	28	75	60	75	75	40	30	6.4
C2-62M12G	C2	12	23	38	93	75	93	93	50	38	8.8
C2-62M16G-B	C2	16	23	38	93	75	93	93	50	38	8.8
C2-62M20G-B	C2	20	23	38	93	75	93	93	50	38	8.8
C2-75M12G	C2	12	28	46	113	90	113	113	60	45	11.7
C2-75M16G-B	C2	16	28	46	113	90	113	113	60	45	11.7
C2-75M18G	C2	18	28	46	113	90	113	113	60	45	11.7
C2-75M20G-B	C2	20	28	46	113	90	113	113	60	45	11.7
C2-75M24G	C2	24	28	46	113	90	113	113	60	45	11.7
C2-75M26G	C2	26	28	46	113	90	113	113	60	45	11.7
C2-95M16G-B	C2	16	35	57	143	114	143	143	76	57	16.7
C2-95M20G-B	C2	20	35	57	143	114	143	143	76	57	16.7
C2-95M22G-B	C2	22	35	57	143	114	143	143	76	57	16.7
C2-95M24G-B	C2	24	35	57	143	114	143	143	76	57	16.7
C2-117M16G	C2	16	44	73	176	141	176	176	94	71	22.8
C2-117M20G-B	C2	20	44	73	176	141	176	176	94	71	22.8
C2-117M22G-B	C2	22	44	73	176	141	176	176	94	71	22.8
C2-117M24G-B	C2	24	44	73	176	141	176	176	94	71	22.8
C4-73/130M24G	C4	24	40	67	146	117	146	146	78	59	17.3

The given characteristic shear resistance per shear plane R_v,k is calculated according to the minimum distances given in this table and for timber grade C24. This capacity can be increased with a higher a_3.t or a higher timber grade (see k₂ and k₃ factor according to EN1995). For lower t₁ or t₂, please refer to EN1995. The characteristic bolt shear resistance is not included and should be added.
