C1 - C5

Bulldog® - Dubbelsidiga brickor

Bulldog-brickor används till förstärkning av bultade infästningar i träkonstruktioner.

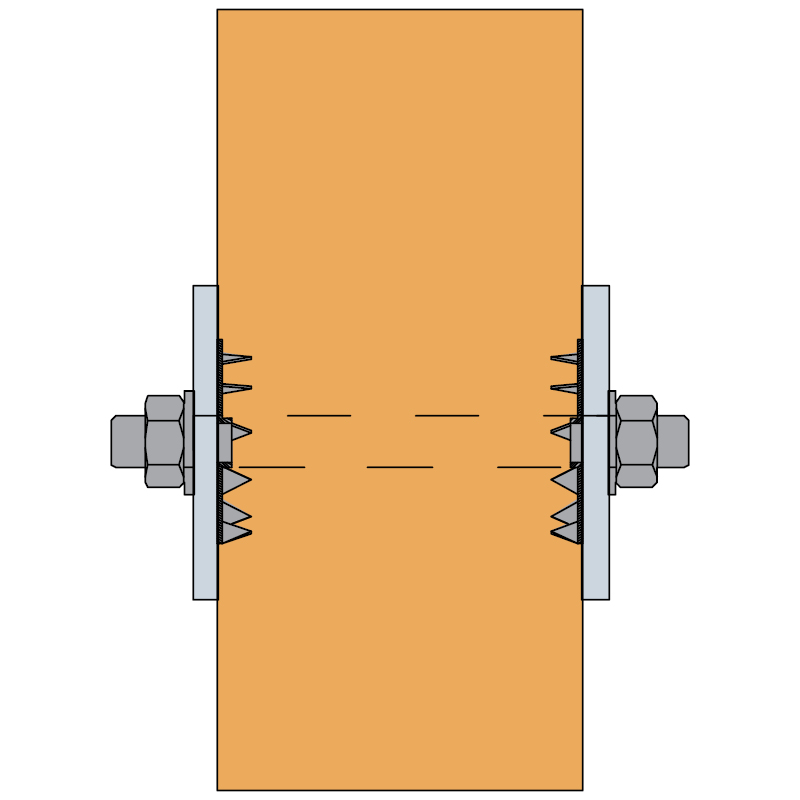

Tvåsidiga brickor används uteslutande i trä/träinfästningar, medan enkelsidiga brickor också kan användas i infästningar mellan stål och trä.
Bulldog-brickor är tillverkade enligt EN912, där produkternas tillfredsställande geometri framgår. För enkelsidiga brickor ska det invändiga hålets diameter passa till bultdiametern. För de tvåsidiga brickorna är detta inte nödvändigt, d.v.s. det kan användas olika bultdiametrar i ett mellanlägg. Borrdiametern för bulthålet i träet får som högst vara 1 mm större än bultdiametern.
Angående minsta inbördes avstånd, kant- och ändavstånd för mellanläggen hänvisas till tabell 8.8 i Eurokod 5.

Tekniskt datablad

CE-märkt

Användningsklass 3

Outdoor

Hot Dip Galvanized

Produktinformation

Bilder

Egenskaper

Material

HC340LA
Bulldog-brickor är gjorda av HC340LA och varmförzinkade på normalt 50 μm. De kan därför användas i korrosiv miljö.

Fördelar

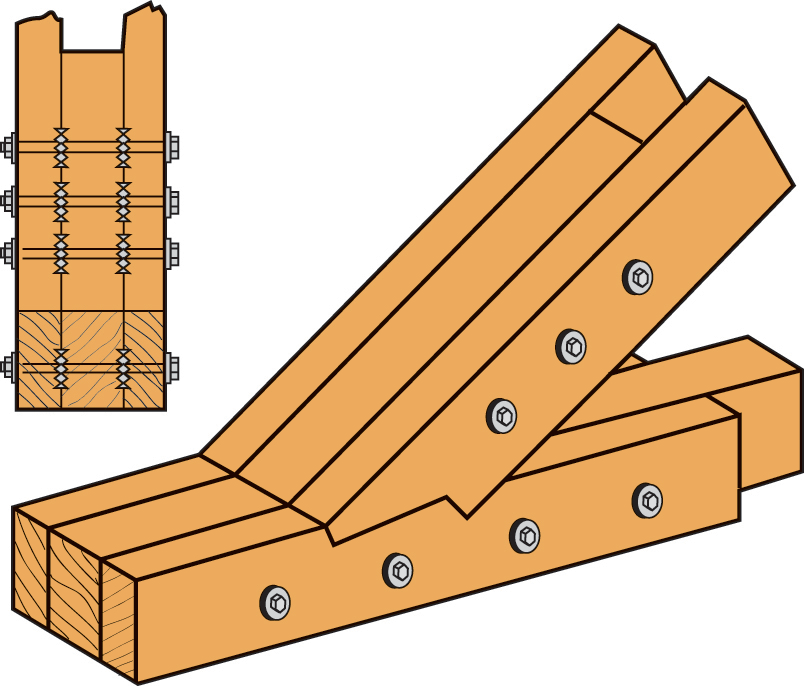

Bulldog-brickor förstärker bultars och franska skruvars bärförmåga i sidoträ- och kantträsskarvningar

Applikationer

Monteras på

Trä

Användningsområden

Används till att förstärka bultars och franska skruvars bärförmåga i sidoträ- och kantträsskarvning

Teknisk data

Dimensioner

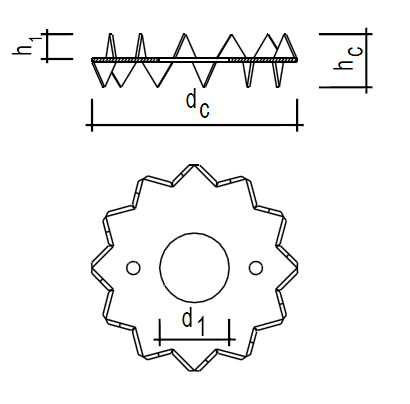

Dimensioner - C1

Art. nr.	Typ	Mått [mm]					Antal per förpackning
		Ø		Höjd		Tjocklek
		Utvändig	Hål	Tänder	Total	t
		d_c	d₁	h₁	h_c	t
C1-50G-B	C1	50	17	6	13	1	200
C1-62G-B	C1	62	21	7.4	16	1.2	100
C1-75G-B	C1	75	26	9.1	19.5	1.3	100
C1-95G-B	C1	95	33	11.3	24	1.4	40
C1-117G-B	C1	117	48	14.3	30	1.5	25

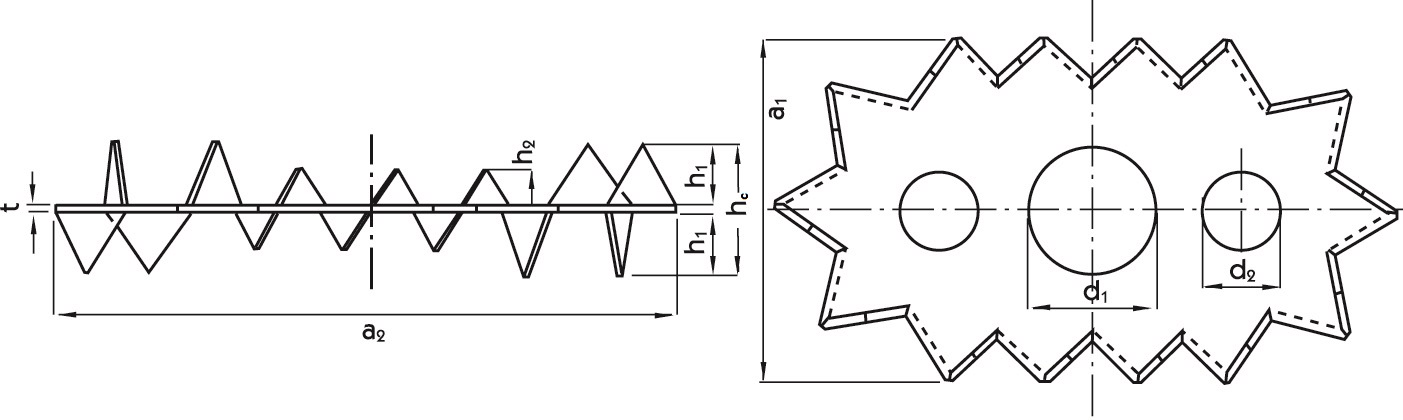

Dimensioner - C3

Art. nr.	Typ	Mått [mm]							Antal per förpackning
		Ø		Höjd		Tjocklek	a₁ [mm]	a₂ [mm]
		Hål	Sekundära hål	Tänder	Total	t
		d₁	d₂	h₁	h_c	t
C3-73/130G-B	C3	26	16	13.3	28	1.5	73	130	50

Dimensioner - C5

Art. nr.	Typ	Mått [mm]				Antal per förpackning
		Ø		Höjd	Tjocklek
		Utvändig	Hål	Total	t
		d_c	d₁	h_c	t
C5-100G-B	C5	100	40	16	1.4	50
C5-130G-B	C5	130	52	20	1.5	25

Minimum kantavstånd och karakteristisk bärförmåga

Art. nr.	Typ	Vald timmertjocklek		Min. avstånd						Karakteristisk skjuvning förmåga
		t₁ [mm]	t₂ [mm]	Avstånd paralalt med fiberriktn	Avstånd vinkelrätt mot fiberriktn	Belastet kanten	Ubelastet ände	Belastet ände	Ubelastet kanten	R_v,k [kN]
		t₁ [mm]	t₂ [mm]	a_1 α=0° [mm]	a₂ [mm]	a_3.t [mm]	a_3.c α=90° [mm]	a_4.t α=90° [mm]	a_4.c [mm]	R_v,k [kN]
C1-50G-B	C1	18	30	75	60	75	75	40	30	6.3
C1-62G-B	C1	23	37	93	75	93	93	50	38	8.7
C1-75G-B	C1	28	46	113	90	113	113	60	45	11.6
C1-95G-B	C1	34	57	143	114	143	143	76	57	16.6
C1-117G-B	C1	43	72	176	141	176	176	94	71	22.7
C3-73/130G-B	C3	40	67	146	117	146	146	78	59	17.1
C5-100G-B	C5	22	37	150	120	150	150	80	60	18
C5-130G-B	C5	28	47	195	156	195	195	104	78	26.6

Det angivna karakteristiska skjuvmotståndet per koppling, R_v,k beräknas enligt de minimidistanser som anges i denna tabell och för träkvalitet C24. Denna kapacitet kan ökan med en högre träkvalitet (se k₃ faktor enligt EN1995). Denna kapacitet kan också minskas med lägre a_3.t (se k₂ faktor enligt EN1995). För lägre t₁ eller t₂, vänligen se EN1995. Det karakteristiska skjuvmotståndet för bult är inte inkluderat och bör läggas till.
