BJSTROP

Balkstropp

Balkstroppen används normalt när man vill spara höjd i en bjälklagskonstruktion som vilar på stålbalk. Träbalkarna sågas av och läggs på stålbalkens underfläns. Balkstroppen överför de dragkrafter som uppträder från den ena träbalkdelen till den andra. BJSTROP balkstropp kan användas till stålprofiler med flänsbredd 140 till 200 mm. Om stålprofilen är mindre än 140 mm, ska man använda en särskild balkstropp där den vågräta delen är anpassad till flänsbredden på stålprofilen. Det ska alltid användas två beslag per fog.

Användningsklass 2

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Förzinkat stål S250GD + Z275 i enlighet med EN 10346
  • Rostskydd:
    275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Balkstroppen överför de dragkrafter som uppträder från den ena träbalkdelen till den andra

Applikationer

Användningsområden

  • Balkstroppen används normalt närman vill spara höjd i en bjälklagskonstruktion som vilar på en stålbalk
  • BJSTROP balkstropp kan användas till stålprofiler med en flänsbredd på 140 till 200 mm. Om profilen är mindre än 140 mm ska man använda en särskild balkstropp där den vågräta delen är anpassad till flänsbredden på stålbalken
  • Man ska alltid använda två beslag i varje montage

Teknisk data

Dimensioner

Dimensioner

Art. nr. Dimensioner [mm] Hål Antal per förp.
A B C D t Ø
BJSTROP756134402001.5540

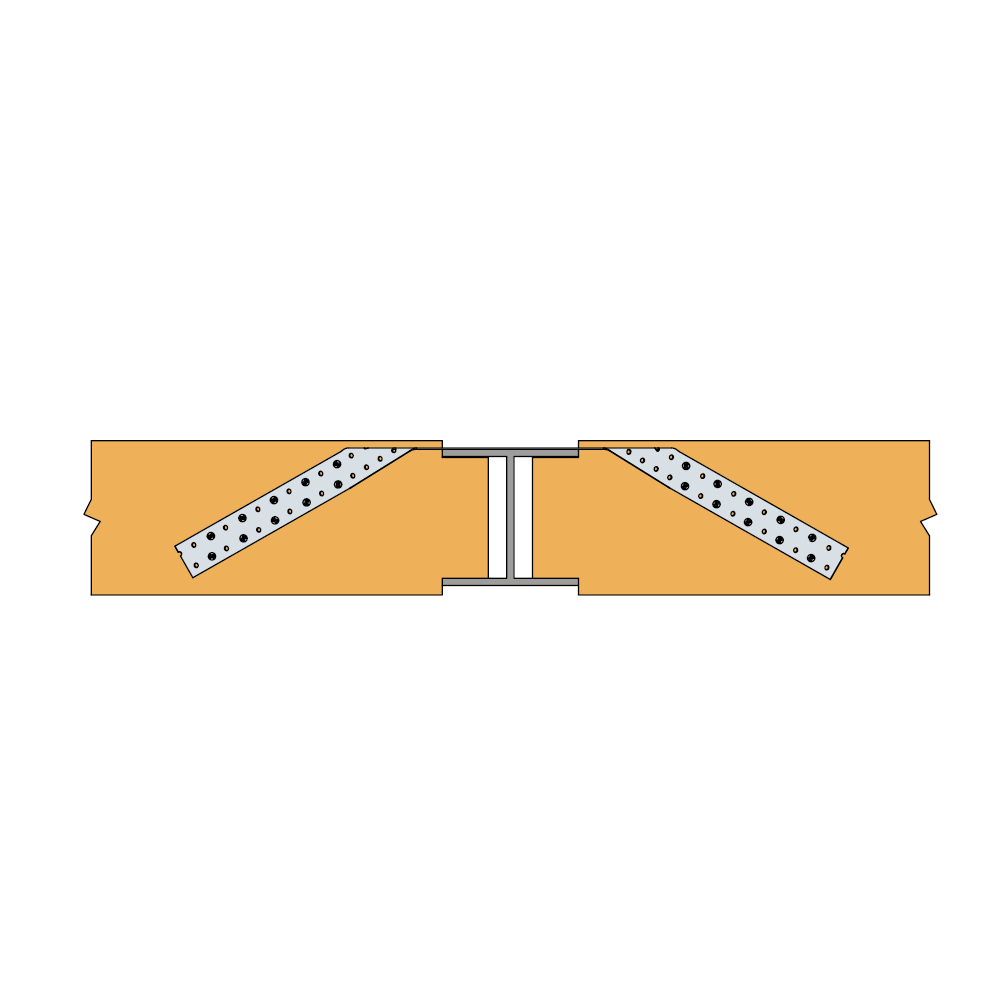

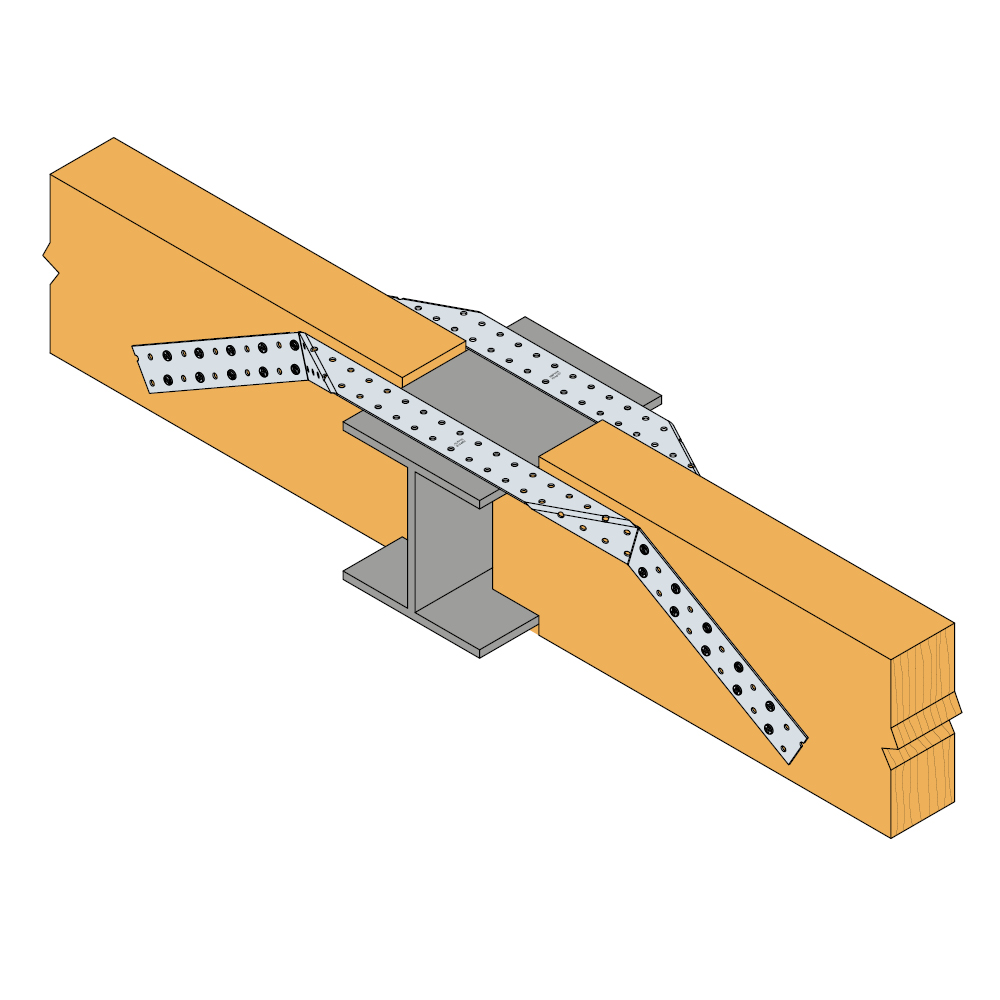

Montage

Montage

Fastsättning

  • Balkstroppen monteras med CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagskruv
  • Spikar får endast placeras i vartannat hål i varje hålrad, och minsta kantavståndet 20 mm ska hållas
