ELS
Ändträbeslag

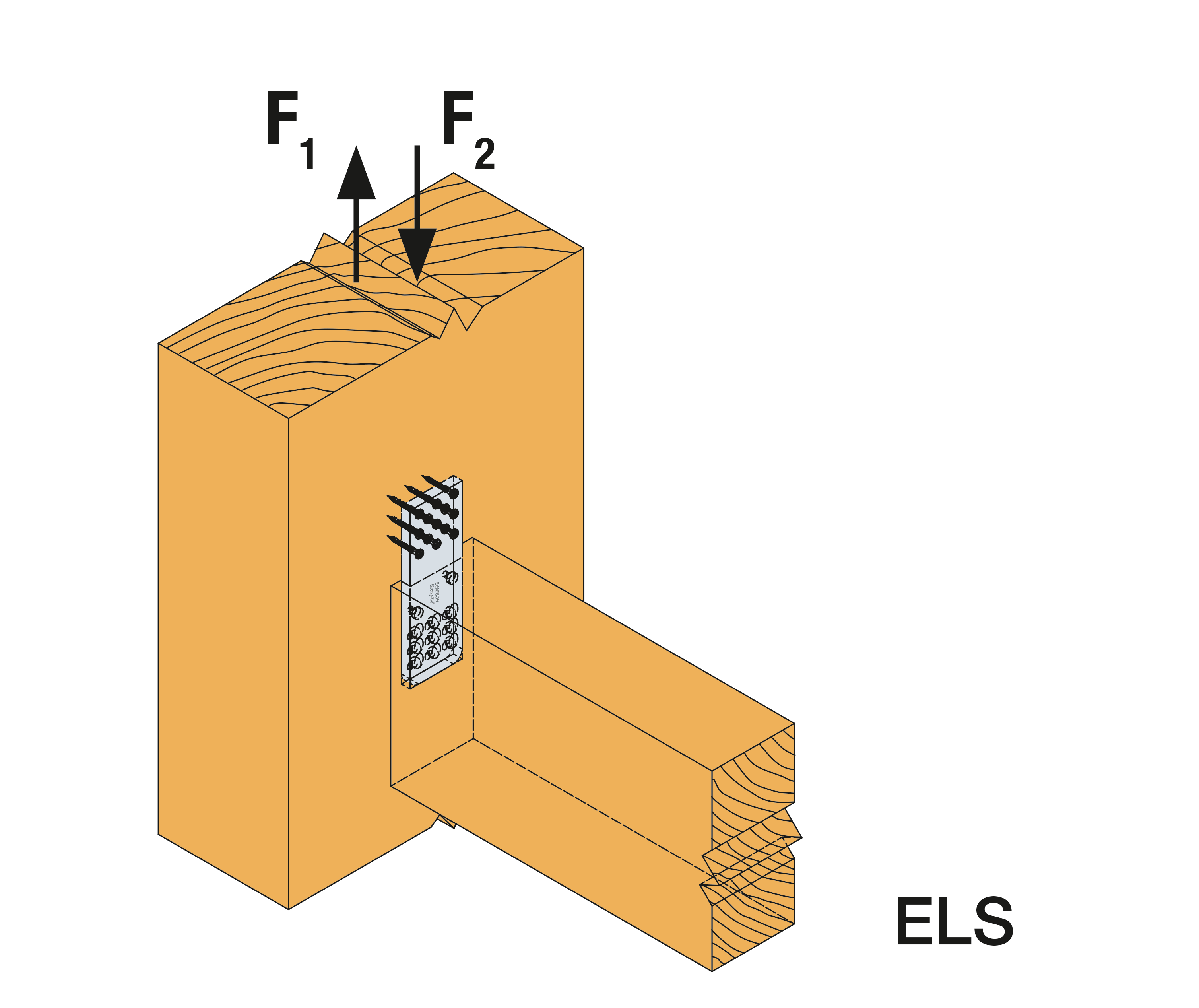

Ändträbeslagen EL och EL-S används till både balk/balkfogar och till stolp/balkfogar. Dessutom kan EL-beslagen användas i fogar till stål och betong. Man kan göra fogar med en lutning (α) på upp till 90° och vid sned fogning kan den vågräta vinkeln (β) vara från 15° till 165°.
CE-märkt
Tekniskt avtal
Användningsklass 2
Eld, 30 min
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Sekundärbalk storlek [mm] | Mått [mm] | Hål HB | Hål SB | Antal per förpackning | |||
|---|---|---|---|---|---|---|---|---|
| Bredd | Höjd | A | B | t1 | Ø5 | Ø5.4 | ||
| Min. | Min. | |||||||
| ELS30 | 30 | 160 | 178 | 30 | 10 | 5 | 3 | - |
| ELS40-B | 50 | 160 | 178 | 40 | 10 | 8 | 6 | 25 |
| ELS60-B | 70 | 160 | 178 | 60 | 10 | 13 | 9 | 25 |
| ELS80-B | 90 | 160 | 178 | 80 | 10 | 18 | 12 | 25 |
| ELS100-B | 110 | 160 | 178 | 100 | 10 | 23 | 15 | 25 |
Karakteristisk bärförmåga
| Art. nr. | Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning | |||||
|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga [kN] | |||||
| HB | SB | R1,k | ||||
| - | Typ | - | TTUFS5,0x70 | TTUFS5,0x100 | CSFT5,0x70 | |
| ELS30 | 5 | CNA4,0x40 | 3 | 4.6 | 6.8 | 9.2 |
| ELS40-B | 8 | CNA4,0x40 | 6 | 8.5 | 12.8 | 17.1 |
| ELS60-B | 13 | CNA4,0x40 | 9 | 12.3 | 18.4 | 24.8 |
| ELS80-B | 18 | CNA4,0x40 | 12 | 15.9 | 23.8 | 32 |
| ELS100-B | 23 | CNA4,0x40 | 15 | 19.4 | 29.1 | 39.3 |
