EL
Ändträbeslag
Ändträsbeslagen EL har tillverkats av strängpressad aluminium, 10 mm tjock, med 5,4 mm försänkta hål, dels för vinkelrät fastskruvning, dels för fastskruvning under 45°
Typbeteckningen anger bredden på beslaget. Höjden är 120 mm för alla typer
Ändträsbeslag EL används både för fogar mellan trä och trä och mellan trä och betong
Det är möjligt att foga med en lutning (α) på upp till 90° och vid sned fogning kan den vågräta vinkeln (β) vara mellan 15° och 165°
CE-märkt
Tekniskt avtal
Användningsklass 2
Eld, 30 min
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Sekundärbalk storlek [mm] | Mått [mm] | Hål HB | Hål SB | ||||
|---|---|---|---|---|---|---|---|---|
| Bredd | Höjd | A | D | C | t1 | Ø5.4 | Ø5.4 | |
| Min. | Min. | |||||||
| EL30-B | 30 | 160 | 120 | 55 | 30 | 10 | 1 | 3 |
| EL40-B | 50 | 160 | 120 | 55 | 40 | 10 | 1 | 6 |
| EL60-B | 70 | 160 | 120 | 55 | 60 | 10 | 2 | 9 |
| EL80-B | 90 | 160 | 120 | 55 | 80 | 10 | 3 | 12 |
| EL100-B | 110 | 160 | 120 | 55 | 100 | 10 | 4 | 15 |
SB = Sekundärbalk
HB = Huvudbalk

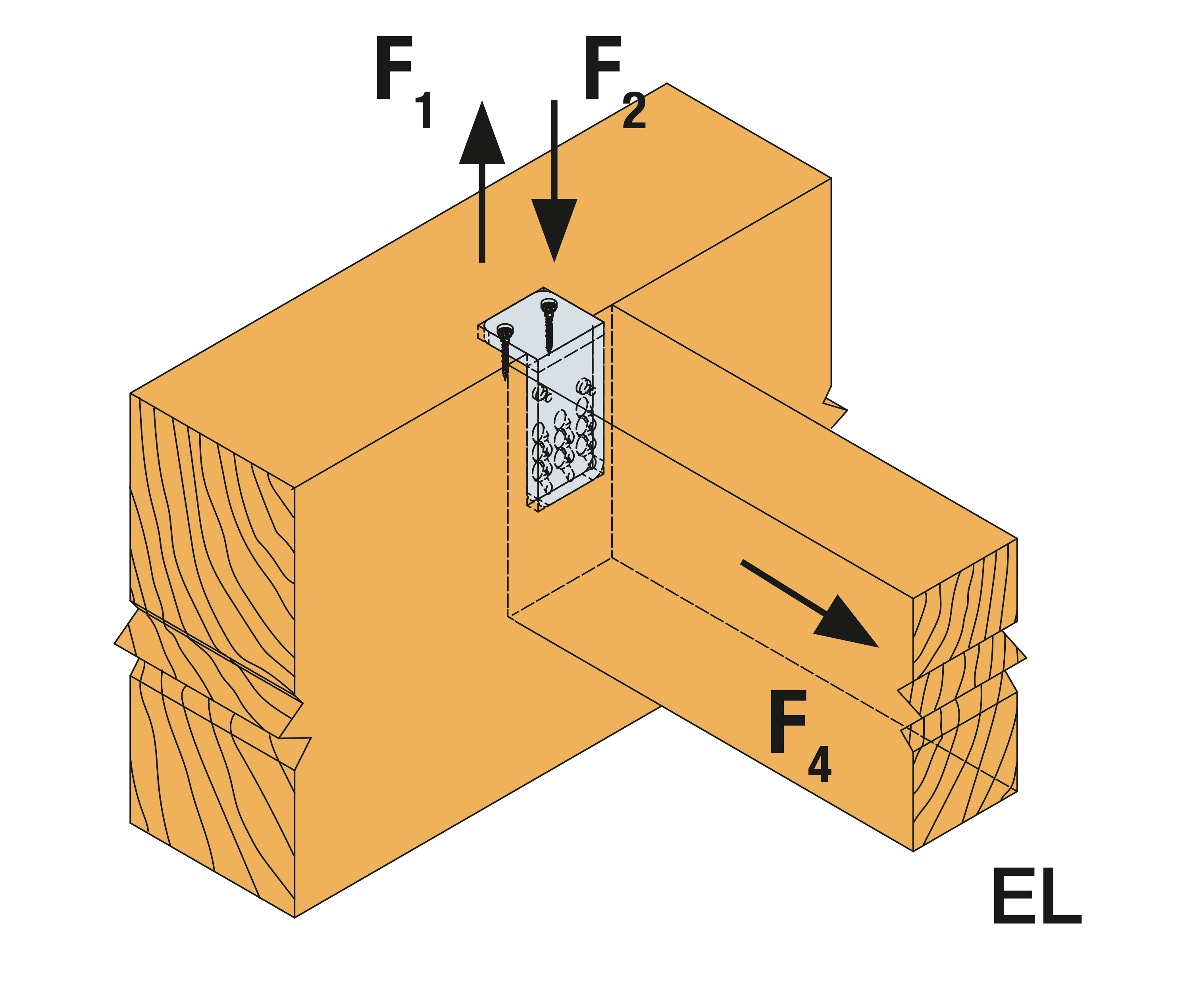

Karakteristisk bärförmåga
| Art. nr. | Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning | |||||
|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga [kN] | |||||
| HB | SB | R1,k | ||||
| - | Typ | - | TTUFS5,0x70 | TTUFS5,0x100 | CSFT5,0x70 | |
| EL30-B | 1 | CNA4,0x40 | 3 | 4.6 | 6.8 | 7.6 |
| EL40-B | 1 | CNA4,0x40 | 6 | 8.5 | 9.9 | 9.9 |
| EL60-B | 2 | CNA4,0x40 | 9 | 12.3 | 13.6 | 13.6 |
| EL80-B | 3 | CNA4,0x40 | 12 | 15.9 | 17 | 17 |
| EL100-B | 4 | CNA4,0x40 | 15 | 19.4 | 20.4 | 20.4 |
Bärförmåga erhålls genom användning av en 5,0 mm skruv med min. 60 mm gänga. Detta motsvarar normalt en standard 5.0X80 mm träskruv. Skruvar med kortare gänga kan användas med minskad bärförmåga som följd. Se ETA för beräkning.
HB = huvudbalken; SB = sekundärbalken
För R2,k gäller:
med F1,d = den faktisk verkande last
Angivelse:
